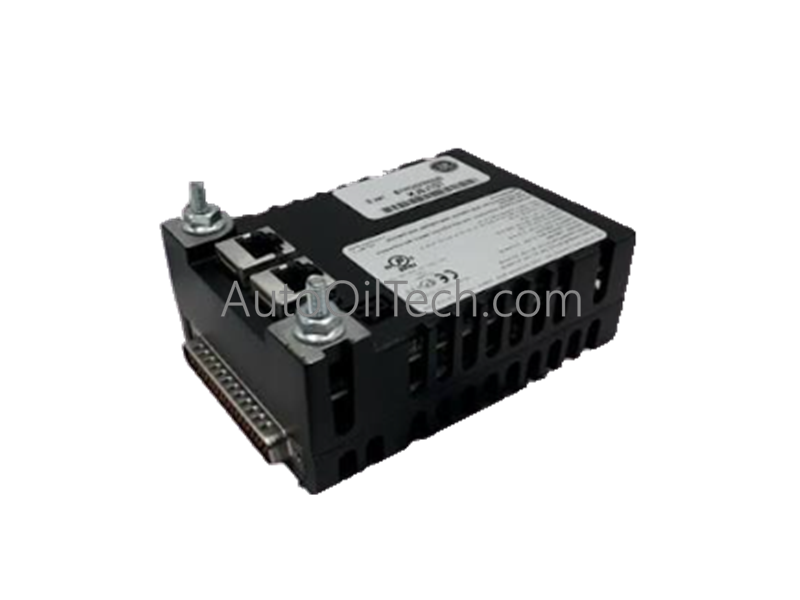

Módulo de salida discreta GE IS220PDOAH1B (IS230SNRLH2A)

El GE IS220PDOAH1B, también catalogado como el paquete de salida discreta IS220PDOAH1B, funciona como un componente de hardware dedicado para la ejecución de comandos de control binario y el accionamiento de relés dentro de los sistemas de control Mark VIe. Este paquete de E/S inteligente se conecta directamente a una placa de terminales compatible, procesando comandos lógicos a través de enlaces Ethernet redundantes para comandar hasta 12 relés electromecánicos o de estado sólido, al tiempo que integra pistas de monitoreo de retroalimentación de bobina localizadas.

Desglose de sufijos y matriz de modelos

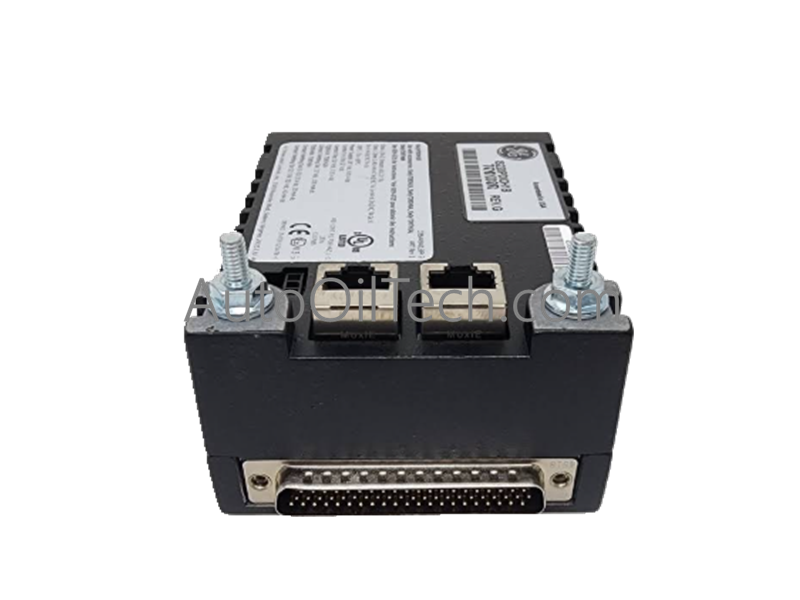

• GE IS220PDOAH1B (Paquete de salida discreta): Identifica el paquete de procesador electrónico activo independiente. Contiene la capa de placa de procesamiento común estandarizada, una placa de adquisición de salida discreta especializada, interfaces de red RJ45 duales, un enlace de diagnóstico infrarrojo y una conexión de alimentación de arranque suave de 3 pines.
• GE IS230SNRLH2A (Kit funcional completo): Representa la configuración del kit de sistema emparejado. Esta combinación agrupa el paquete de salida discreta activo IS220PDOAH1B con su correspondiente diseño de placa de terminales de relé símplex (IS200TRLYH1B o similar) para establecer un nodo de unión de terminales unificado.

Especificaciones de hardware

Control industrial y métricas de DCS

• Velocidad de comunicación del bus de la placa posterior y matriz de procesamiento: La arquitectura de procesamiento interno decodifica los comandos binarios serializados recibidos a través de los puertos Ethernet RJ45 duales y los dirige directamente al puerto de salida DC-37 pines. Esta ruta de comunicación elimina los cuellos de botella en la ejecución del software, entregando transiciones de salida de alta velocidad a las bobinas de relé de los terminales dentro de las ventanas de escaneo del sistema objetivo.
• Escalado de densidad de E/S e integración de retroalimentación: El módulo integra 15 entradas internas dedicadas configuradas para monitorear el estado físico de los 12 relés accionados y sus respectivos estados de bobina. Este bucle de escalado de diagnóstico proporciona una verificación en tiempo real de la continuidad del circuito y la posición del contacto, marcando un registro de diagnóstico interno si un relé mecánico no conmuta después de un comando de control.

Preguntas frecuentes

P: ¿Cómo maneja el módulo la ejecución de salida cuando se configura en una configuración de redundancia modular triple (TMR)?

R: En una configuración TMR, tres paquetes IS220PDOAH1B separados se conectan a una única placa de terminales. La circuitería de la placa de terminales subyacente utiliza una matriz de votación basada en hardware (típicamente una disposición de bobina de 2 de 3) para combinar las tres transmisiones de comandos independientes, asegurando una ejecución continua y tolerante a fallas incluso si un módulo falla.

P: ¿Es necesario desenergizar el cable de alimentación principal antes de conectar en caliente el conector de alimentación de 3 pines?

R: No. El hardware incorpora un circuito de arranque suave dedicado en el riel de alimentación. Este diseño regula y limita automáticamente los picos de corriente de entrada iniciales al insertarlo, lo que permite a los técnicos de mantenimiento completar reemplazos en caliente de forma segura sin interrumpir los componentes del rack paralelo.

Guías de instalación en campo

• Alineación del diseño del chasis, restricciones de espacio libre y asentamiento mecánico: Inserte el enchufe DC-37 pines del módulo directamente en el receptáculo correspondiente de la placa de terminales premontada. Asegure el paquete firmemente utilizando los pernos roscados ubicados junto a los puertos Ethernet y ajuste el soporte de montaje estructural para eliminar cualquier fuerza en ángulo recto que pueda tensar las interfaces DC-37 pines.
• Separación de conductores, restricciones de conductos y conexión a tierra del blindaje: Dirija todas las líneas de comunicación Ethernet duales entrantes y las conexiones de alimentación dentro de conductos de panel de bajo potencial que se mantengan físicamente aislados de las líneas de carga de relés de CA de alto voltaje. Asegúrese de que todos los blindajes del cableado de campo externo estén conectados a un soporte de tierra de panel separado para evitar que el ruido de alta frecuencia interfiera con las placas lógicas de montaje superficial.
