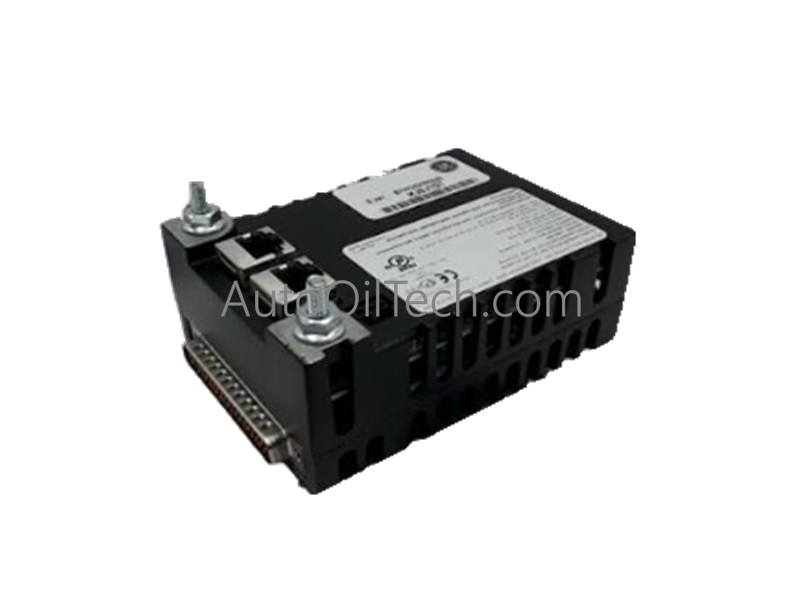

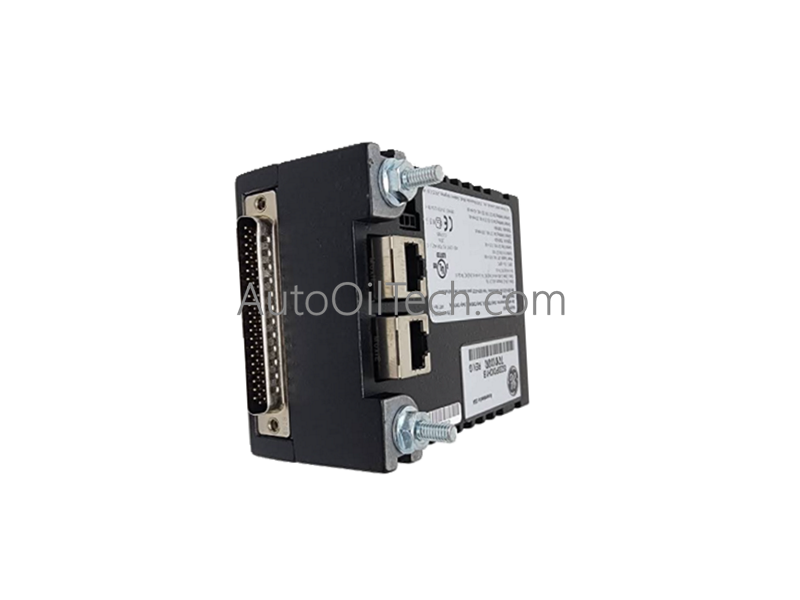

Módulo de E/S discretas GE IS220PDIOH1B (IS230TNDSH2A)

El GE IS220PDIOH1B, también catalogado como el paquete de E/S discretas IS220PDIOH1B, funciona como un componente de hardware dedicado para el muestreo simultáneo de entradas binarias y el control de salidas de contacto dentro de los sistemas de control de turbinas de gas Mark VIe. Este paquete electrónico de varias placas actúa como una interfaz de red inteligente, digitalizando las transiciones de interruptores externos y ejecutando la lógica de comandos a través de topologías Ethernet simples o redundantes cuando se combina con una placa de terminales adecuada.

Desglose de sufijos y matriz de modelos

• GE IS220PDIOH1B (Paquete de E/S discreta): Identifica el procesador electrónico activo independiente y el conjunto del módulo de adquisición. Contiene la infraestructura de procesamiento central estandarizada, las rutas de acondicionamiento de señales localizadas, los puertos de red duales y los diagnósticos de detección térmica certificados para límites de áreas peligrosas.
• GE IS230TNDSH2A (Kit funcional completo): Representa el diseño del kit del sistema emparejado. Esta designación agrupa el paquete de procesamiento activo IS220PDIOH1B directamente con su marco de placa de terminales correspondiente (IS200TDBSH2A o secuencia coincidente) para establecer un punto de unión de campo combinado de 24 entradas y 12 salidas.

Especificaciones de hardware

Control industrial y métricas de DCS

• Velocidad de comunicación del bus del backplane y matriz de procesamiento: El paquete convierte las variables de campo paralelas directamente en matrices digitales formateadas a través de la electrónica de serialización integrada. Estos registros de estado digitalizados se transmiten a través de las líneas de E/S en red de alta velocidad localizadas al rack del controlador principal dentro de tasas de escaneo fijas, eliminando las latencias de conversión de protocolo.
• Escalado de densidad de E/S y arquitecturas de redundancia: La interfaz de hardware está diseñada para adaptarse a perfiles de densidad variables. En aplicaciones de alta confiabilidad, se pueden fijar tres módulos IS220PDIOH1B separados a un único diseño de placa de terminales compatible con TMR, lo que permite que los canales de red independientes realicen verificaciones de votación paralelas de 2 de 3 en todos los bucles discretos.

Preguntas frecuentes

P: ¿Cómo se realiza la configuración y el mapeo de registros inicial para el paquete IS220PDIOH1B?

R: La programación, las asignaciones de bits de entrada/salida, las constantes de eliminación de rebotes de software y el análisis de registros de diagnóstico se ejecutan a través del paquete de software ControlST. Los parámetros de configuración se descargan directamente en la partición de memoria no volátil del paquete a través de la red Ethernet.

P: ¿Se puede implementar este módulo en entornos de gases explosivos?

R: Sí. El conjunto de hardware IS220PDIOH1B está explícitamente clasificado y certificado para su uso en ubicaciones peligrosas designadas, siempre que se monte en una base de placa de terminales aprobada y se encierre dentro de un gabinete sellado que cumpla con el medio ambiente.

Directrices de instalación en campo

• Alineación del diseño del chasis, restricciones de holgura y asiento mecánico: Baje el zócalo hembra del cabezal del paquete de E/S directamente sobre el conector D-sub macho correspondiente ubicado en la placa de terminales preinstalada. Asegure el chasis físico usando los pernos de retención roscados montados lateralmente, verificando que el módulo esté al ras contra el soporte estructural para eliminar la tensión mecánica en los pines.
• Separación de conductores, restricciones de canalización y conexión a tierra del blindaje: Dirija los cables de comunicación Ethernet de alta velocidad dentro de los conductos de cableado del panel que estén físicamente aislados de las líneas de CA de alto potencial, los relés de potencia o los cables de encendido de la turbina. Conecte todos los blindajes de señal externos a una barra de terminales separada para asegurar que los picos de campo de alta frecuencia se deriven lejos de los circuitos de procesamiento.
