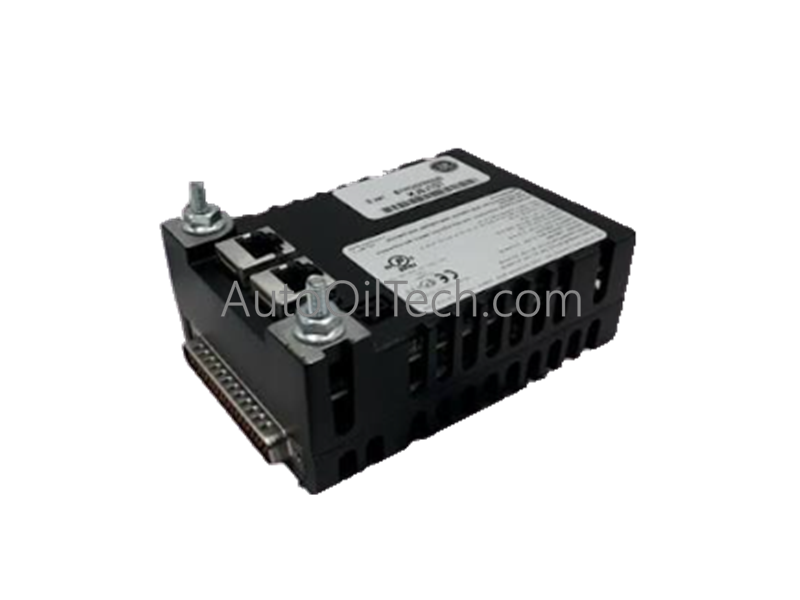

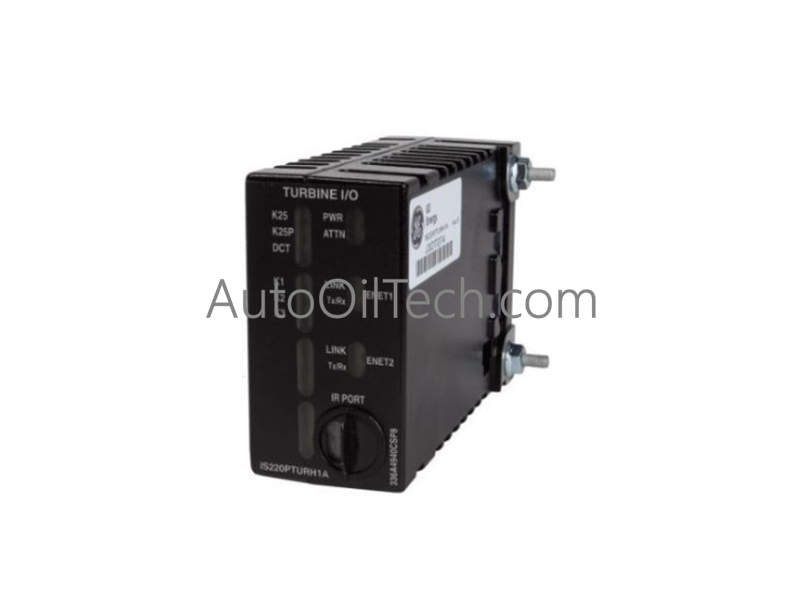

Módulo de entrada de contacto discreto GE IS220PDIAH1B (IS230SNCIH2A)

La GE IS220PDIAH1B, también catalogada como la tarjeta terminal de entrada de contacto discreto IS220PDIAH1B, funciona como un componente de hardware dedicado para la adquisición y serialización de señales binarias de alta velocidad dentro de los sistemas de control Mark VIe. Este paquete de E/S inteligente se conecta directamente a una tarjeta terminal compatible, procesando 24 bucles de contacto de campo independientes a través de rutas de aislamiento óptico antes de distribuir los bytes de estado a través de líneas Ethernet redundantes.

Desglose de Sufijos y Matriz de Modelos

• GE IS220PDIAH1B REV B (Paquete de E/S Discreto): Identifica el componente de procesador electrónico activo autónomo. Alberga la capa de procesamiento central estandarizada, un circuito de adquisición especializado de 24 canales, puertos Ethernet RJ45 duales, LED de diagnóstico visuales y los filtros de hardware base de 4 ms.
• GE IS230SNCIH2A (Kit Funcional Completo): Representa el conjunto de kit de sistema unificado. Esta combinación empareja el módulo de procesamiento digital activo IS220PDIAH1B con su diseño de tarjeta terminal simplex complementaria (IS200STCIH2A) para formar un nodo de unión de entrada completo para montaje en campo.

Especificaciones de Hardware

Métricas de Control Industrial y DCS

• Velocidad de Comunicación del Bus del Backplane y Mapeo de Red: El módulo traduce las transiciones de contacto de campo directamente a través de la interfaz de 37 pines de CC a registros de memoria internos. El procesador interno escanea y serializa estos bits en estructuras de datos compatibles con Ethernet dentro de una ventana de 4 ms, enrutando datos de estado en tiempo real directamente a la red del controlador maestro sin incurrir en retrasos en la cola de procesamiento.
• Escala de Densidad de E/S y Barreras de Rechazo de Voltaje: El hardware admite hasta 24 puntos digitales separados mientras implementa una barrera de aislamiento óptico con capacidad de 1500 V en cada pista de entrada. Un diseño de filtro de rechazo de CA interno amortigua el ruido de modo común inducido de hasta 60 V RMS, evitando que los campos de diafonía inductiva parásitos de 50/60 Hz en tramos de campo largos activen cambios de estado falsos.

Preguntas Frecuentes

P: ¿Cómo beneficia la capacidad de arranque suave interno a las rutinas de mantenimiento en campo en vivo?

R: El circuito de arranque suave integrado controla y limita automáticamente la corriente de irrupción eléctrica cuando se inserta el enchufe de alimentación de 3 pines. Esta matriz de protección permite la implementación en caliente, lo que significa que los ingenieros pueden conectar o reemplazar el paquete de E/S activo sin necesidad de aislar la alimentación aguas arriba del cable de alimentación.

P: ¿Qué limitación estructural impide que el módulo se empareje con una tarjeta terminal DTCI?

R: Las rutas físicas de trazas y la orientación de alineación mecánica del paquete de procesador IS220PDIAH1B están específicamente diseñadas para las configuraciones de montaje plano y rack que se encuentran en las placas base TBCI, TICI y STCI. Es eléctrica y mecánicamente incompatible con las limitaciones de diseño utilizadas en los ensamblajes DTCI montados en riel DIN.

Pautas de Instalación en Campo

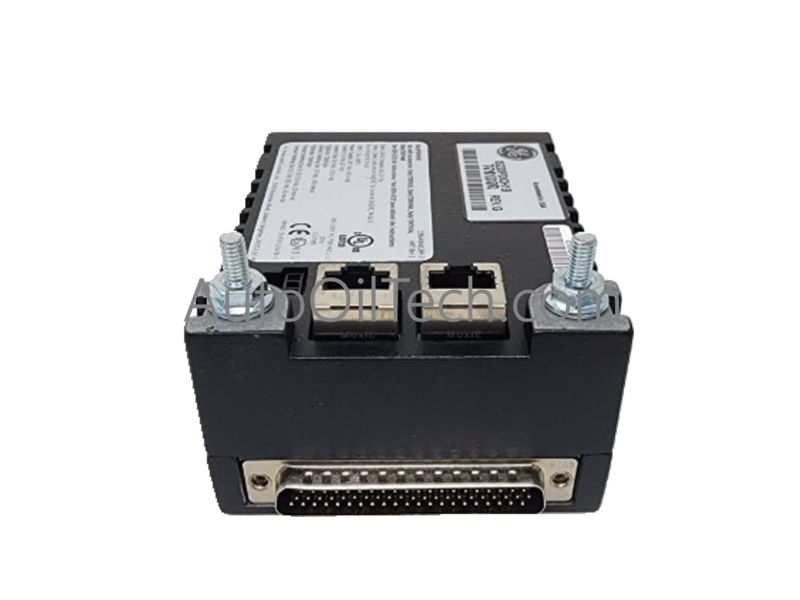

• Alineación del Diseño del Chasis, Restricciones de Espacio y Asiento Mecánico: Alinee el enchufe de 37 pines de CC del módulo directamente con el receptáculo correspondiente en la tarjeta terminal premontada. Empuje el paquete hacia abajo hasta que esté completamente asentado, luego apriete los espárragos roscados cerca de los puertos RJ45 en el soporte de montaje estructural. Ajuste el soporte con cuidado para eliminar cualquier fuerza estructural en ángulo recto que actúe sobre los pines.
• Separación de Conductores, Restricciones de Canalización y Puesta a Tierra del Blindaje: Dirija todos los conductores del bucle de contacto discreto a través de canales de cables de panel dedicados mantenidos aislados de las rutas de alimentación de CA de alto voltaje o las líneas de variadores de frecuencia. Termine todos los conjuntos de blindaje de cables de campo en una barra de conexión a tierra externa separada dentro del gabinete para desviar el ruido electromagnético de alta frecuencia lejos del circuito de aislamiento óptico.
