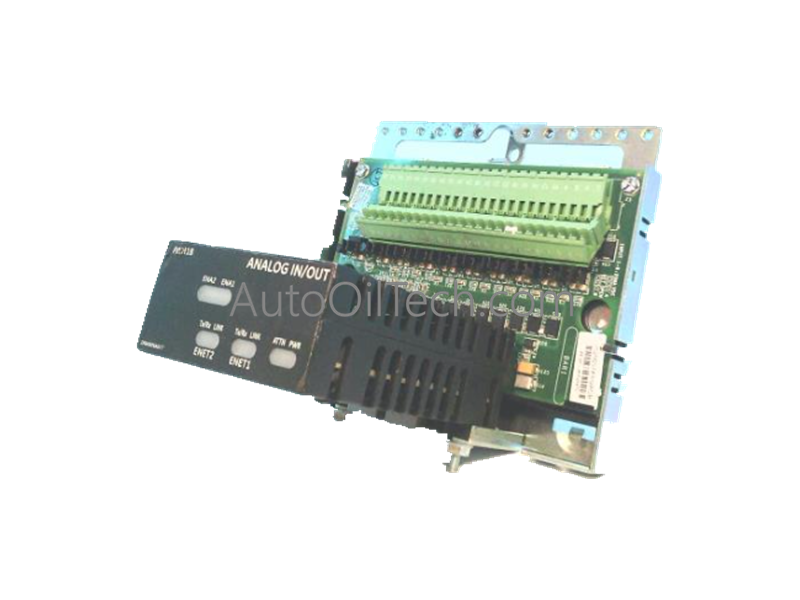

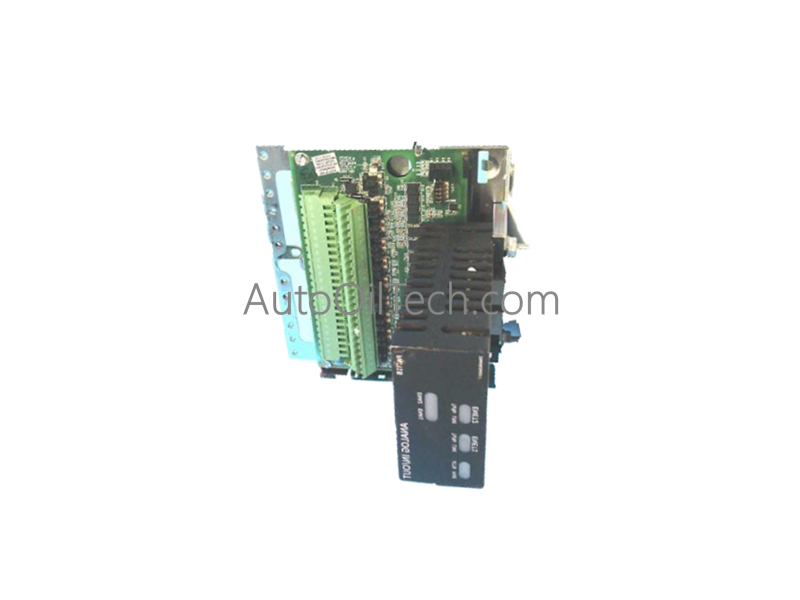

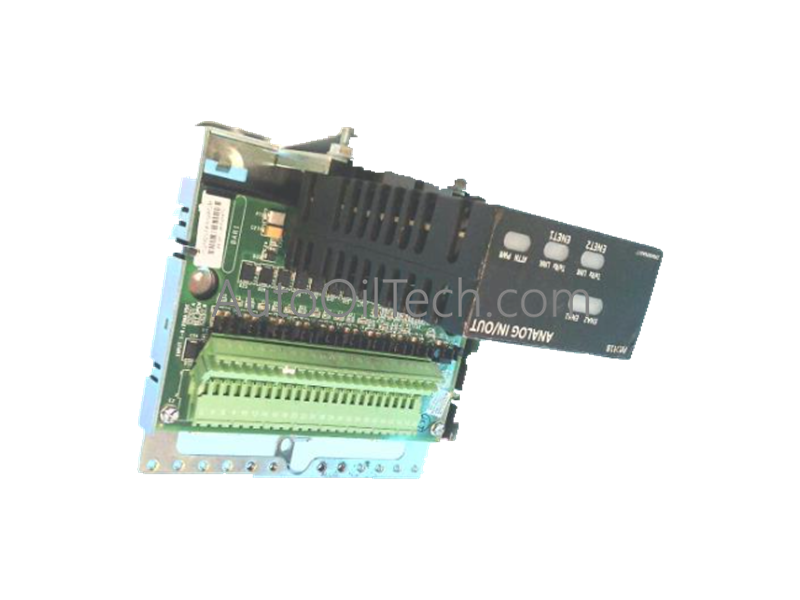

GE IS220PAICH1BG (IS230SNAIH2A) Serie de control Mark VIe

El GE IS220PAICH1BG (IS230SNAIH2A), también catalogado como el Módulo de Entrada Analógica IS230SNAIH2A con su componente de ensamblaje asociado IS220PAICH1BG (PAICH I/O Pack), opera como un componente de hardware dedicado para el acondicionamiento de señales localizado y el enrutamiento de terminales dentro de las redes de control de turbinas Mark VIe. Este ensamblaje montable en riel DIN combina una placa terminal IS200STAIH2ACB con el envoltorio del paquete de E/S PAICH integrado, convirtiendo los lazos de corriente y voltaje brutos del transductor de campo en variables de retroalimentación digital sincronizadas para el procesador maestro.

Especificaciones de hardware

Control industrial y dinámica de accionamiento

• Velocidad de comunicación del bus de la placa base y redes deterministas: El ensamblaje se conecta directamente a la red de comunicación Ethernet propietaria Mark VIe a través de su paquete de E/S acoplado. Esta estructura admite la transmisión de datos determinista de alta velocidad, lo que garantiza que las variables de proceso analógicas se escaneen, digitalicen y publiquen en el bus del controlador sin introducir latencias de procesamiento.
• Escalado de densidad de E/S y filtrado continuo: La configuración del hardware proporciona pistas de terminal de alta densidad para maximizar la capacidad de interfaz de señal dentro de un sobre físico minimizado. Las redes de acondicionamiento integradas filtran continuamente los lazos analógicos de bajo voltaje entrantes, ajustando las frecuencias de muestreo para suprimir los picos de línea ambientales y evitar el aliasing o la distorsión de la señal antes de las etapas de conversión.

Preguntas frecuentes

P: ¿Cuál es el papel específico de la placa IS200STAIH2ACB dentro del ensamblaje IS230SNAIH2A?

R: La IS200STAIH2ACB funciona como el componente físico de la placa de terminal del ensamblaje. Aloja los bloques de terminales de estilo Euro, los circuitos de supresión de ruido y el chip de identificación integrado necesario para enrutar e identificar los lazos del sensor de campo entrantes antes de que sean digitalizados por el procesador del paquete de E/S que lo acompaña.

P: ¿Cómo se protege el ensamblaje contra transitorios eléctricos de alta frecuencia en los lazos de entrada?

R: La placa incluye redes de filtrado pasivo y supresores de tensión transitoria en cada canal de entrada analógica. Esta capa de blindaje recorta las sobretensiones de sobrecarga y atenúa el ruido electromagnético de alta frecuencia, preservando la precisión de conversión lineal de las señales de entrada.

Pautas de instalación en campo

• Alineación del diseño del chasis, restricciones de holgura y asiento mecánico: Enganche la base del ensamblaje directamente en una línea de seguimiento de riel DIN estándar con conexión a tierra. Alinee el chasis verticalmente para permitir que las corrientes de aire térmicas internas suban naturalmente a través de las ranuras de la carcasa. Mantenga un espacio libre de 50 mm por encima y por debajo del módulo para evitar la acumulación de altas temperaturas cerca de los componentes electrónicos internos.
• Separación de conductores, restricciones de canalización de cables y conexión a tierra de blindaje: Pele y fije todos los cables de instrumentación de campo analógicos de forma limpia en los bloques de terminales de alta densidad. Encamine estas líneas de bajo potencial dentro de canalizaciones de bajo voltaje separadas, manteniéndolas completamente aisladas de las líneas de CA de alto voltaje o de los conductos de alimentación del motor. Conecte todas las trenzas de blindaje de los cables directamente al bus de tierra de cobre central del gabinete para evitar que el ruido del campo electromagnético disperso perturbe las entradas analógicas.
