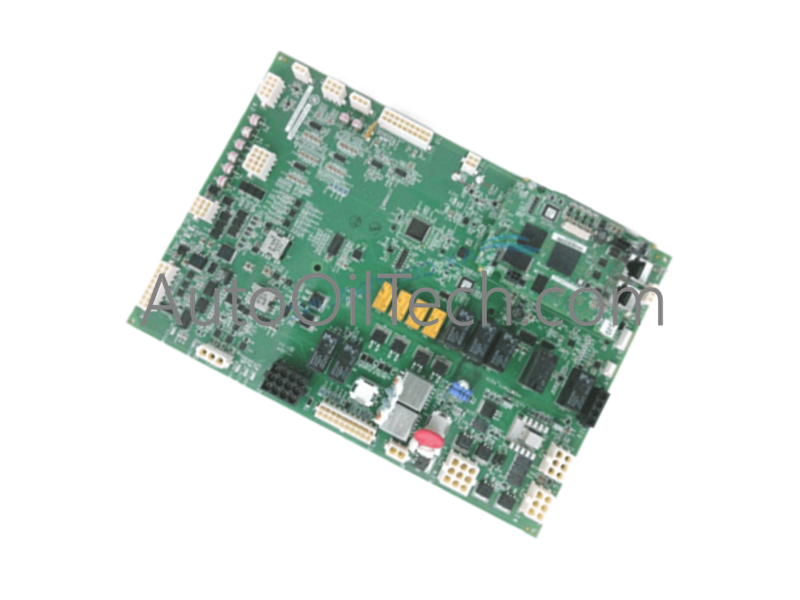

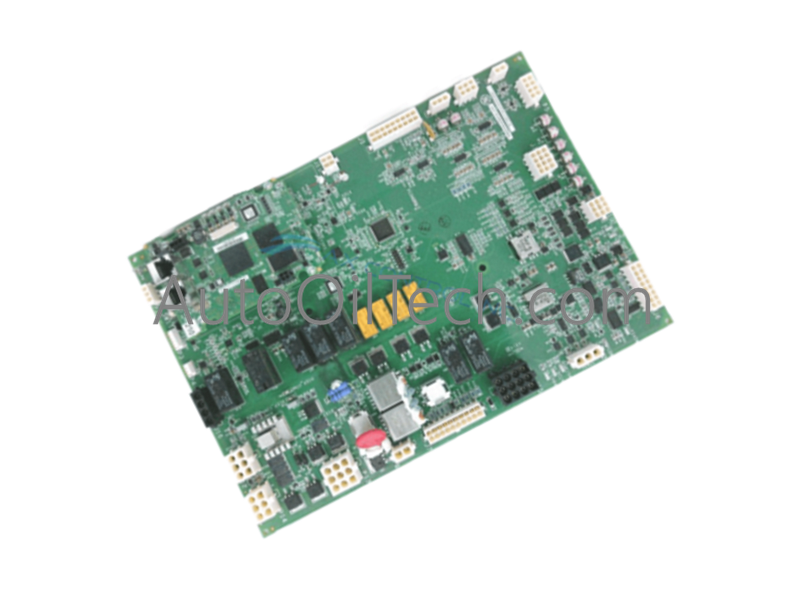

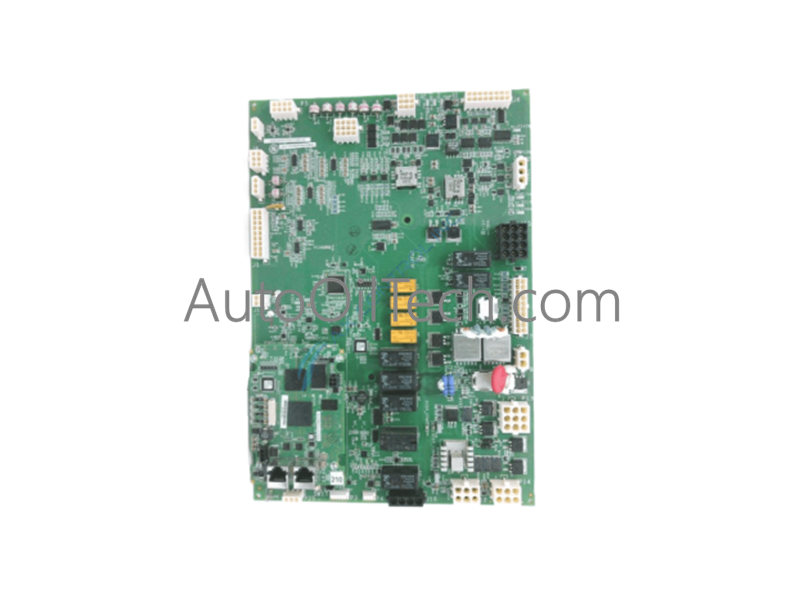

GE IS215WEPAH2BD Placa de circuito Mark VIe

La GE IS215WEPAH2BD, también catalogada como la placa de circuito impreso IS215WEPA, funciona como un componente de hardware dedicado para la gestión de interfaces de comunicación y el enrutamiento de datos en serie dentro de las redes de control de turbinas GE Mark VIe Speedtronic.

Especificaciones del Hardware

Redes determinísticas Profinet / EtherNet/IP y procesamiento lógico

El módulo GE IS215WEPAH2BD ofrece traducción de datos en serie y Ethernet a través de arquitecturas de control Mark VIe en configuraciones simplex y redundantes modulares triples (TMR). Operando desde una fuente de alimentación nominal de 125 VCC, la placa utiliza cuatro varistores de óxido metálico (MOV) a bordo para suprimir sobretensiones transitorias en las líneas entrantes. Con soporte para velocidades de fotogramas de software configurables de 10 ms, 20 ms y 40 ms, la tarjeta mantiene una alta velocidad de comunicación de bus de backplane y comunicación de red determinística a través de su interfaz 10BaseT/AUI y conexiones de tarjeta secundaria dedicadas.

Preguntas frecuentes

P: ¿Qué voltaje de fuente de alimentación se requiere para energizar la placa IS215WEPAH2BD?

R: La placa de circuito está diseñada para funcionar directamente desde un riel de distribución de energía primaria nominal de 125 VCC.

P: ¿Cómo se comunica la IS215WEPAH2BD con las redes de comunicación externas?

R: La placa cuenta con tres puertos serie COM (incluido un conector D microminiatura de 9 pines) y un puerto Ethernet 10BaseT/AUI para la integración en red.

P: ¿Se puede utilizar la IS215WEPAH2BD en arquitecturas de control redundantes modulares triples (TMR)?

R: Sí, el módulo admite configuraciones de topología simplex y TMR en los paneles de control de turbinas Mark VIe.

Guías de instalación en campo

1. Desenergice y bloquee todas las fuentes de alimentación principales de 125 VCC que alimentan el armario de control antes de abrir el panel.
2. Use una muñequera antiestática con toma a tierra conectada a un punto de toma a tierra del chasis de metal desnudo antes de tocar el conjunto de la PCB.
3. Alinee los bordes de la tarjeta IS215WEPAH2BD con los rieles de guía del subrack designados dentro del marco del rack.
4. Deslice la placa en la ranura hasta que los dos conectores hembra encajen de forma segura con el conector de la placa posterior.
5. Apriete todos los tornillos de montaje del panel frontal para establecer la continuidad de la toma a tierra del chasis y, a continuación, conecte los cables de interfaz serie y Ethernet asociados.
