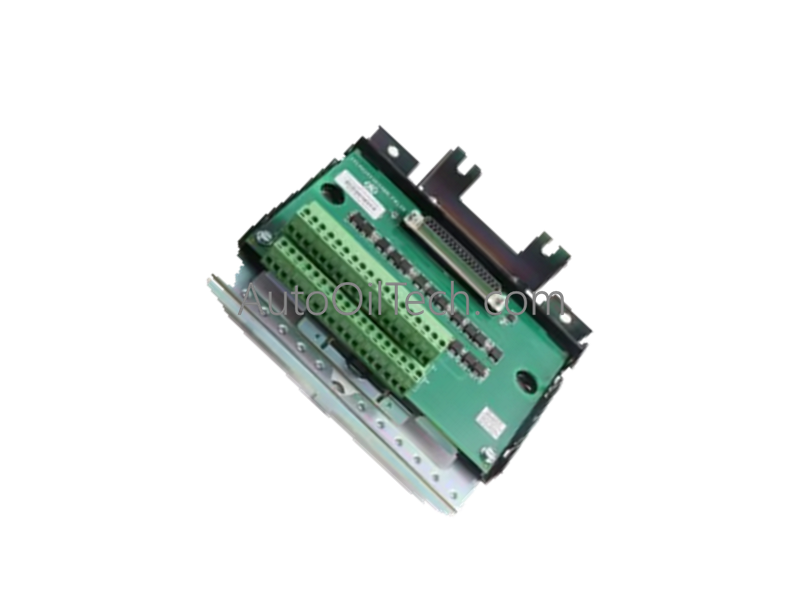

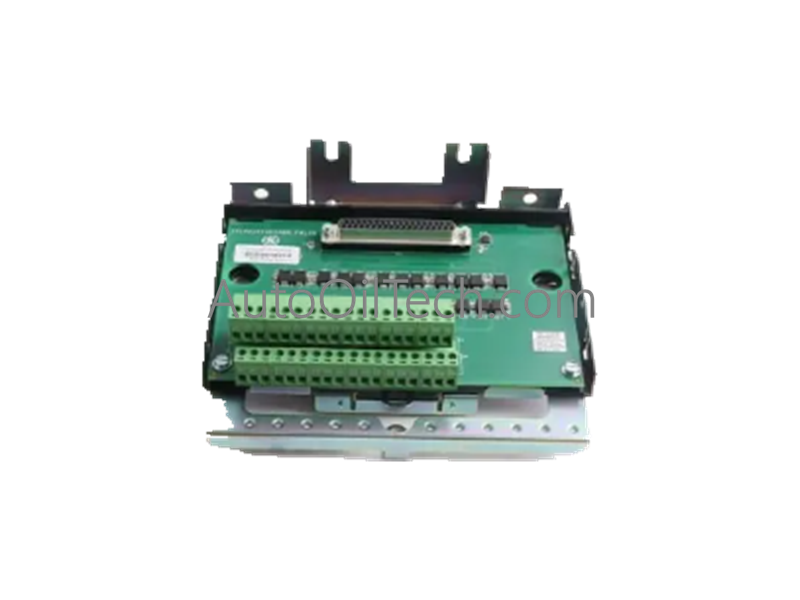

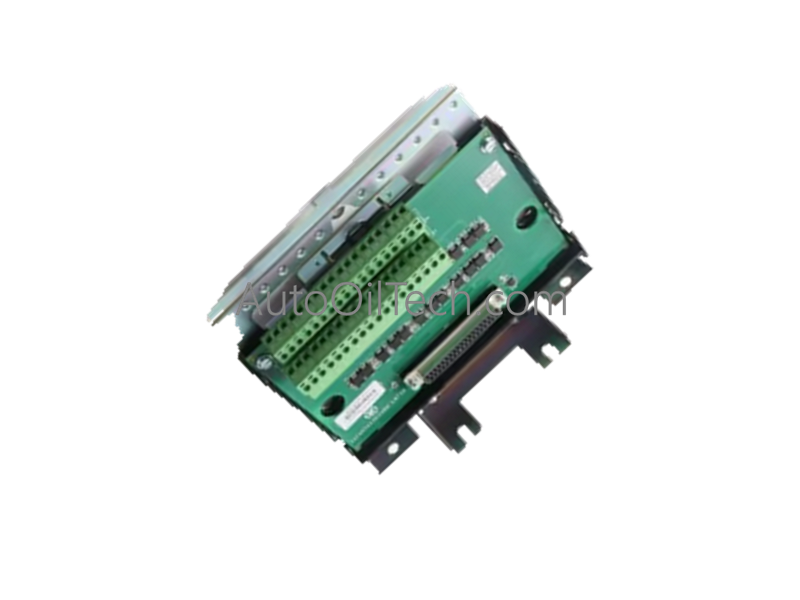

Módulo de relé de salida discreta GE IS20OSNRLH2A (IS230SNRLH2A)

El GE IS230SNRLH2A, también catalogado como el Módulo de relé de salida discreta IS200TRLYH2A, funciona como un componente de hardware dedicado para la conmutación de contactos y la actuación de dispositivos de campo dentro de los sistemas de control de turbinas Mark VIe y Mark VIeS. Este conjunto montado en carril DIN sirve como interfaz de ejecución física y eléctrica directa, implementando 12 relés mecánicos tipo C para conmutar elementos de campo pesados, incluyendo solenoides, alarmas externas y contactores de accionamiento.

Desglose de sufijos y matriz de modelos

• IS230SNRLH2A (Conjunto completo del módulo): Identifica la configuración completa del dispositivo físico encerrada en su caja industrial de protección. Este modelo integra las pistas de circuito subyacentes con un paquete de procesador activo y regletas de terminales tipo Euro configuradas para redes de topología símplex.
• IS200TRLYH2A / IS20OSNRLH2A (Placa base de terminales): Designa el elemento interno de la placa de circuito impreso (PCBA) base. Alberga los 12 relés de conmutación tipo C principales, los componentes estructurales de montaje superficial, la capa de aislamiento conformacional y los puertos conectores D-shell hembra.

Especificaciones de hardware

Dinámica de control y accionamiento industrial

• Velocidad de comunicación del bus de la placa posterior y matriz de procesamiento: El módulo enruta los comandos lógicos serializados desde el controlador anfitrión directamente a través del conector de red D-shell hembra a los registros internos del controlador. Esta arquitectura discreta mantiene métricas constantes de traducción de señales, activando las bobinas de relé sin inducir latencias de proceso o retrasos de escaneo basados en software.
• Escalado de densidad de E/S y manejo continuo de carga: El hardware consolida 12 canales de salida tipo C independientes en un único espacio de 15,9 cm x 17,8 cm. Las configuraciones de trazas de montaje superficial están dimensionadas para soportar matrices de carga concurrentes —como líneas de 24 VCC que consumen 5 A completos— mientras minimizan la acumulación térmica localizada bajo tareas continuas extendidas.

Preguntas frecuentes

P: ¿Se puede cablear este módulo de relé símplex para soportar una estructura de votación de triple redundancia modular (TMR)?

R: No. Las vías eléctricas de cobre internas, la distribución de trazas y las rutas de señal del IS230SNRLH2A están explícitamente diseñadas para funcionar únicamente en modo símplex. Carece de los cabezales de terminal redundantes y las divisiones de trazas compartidas necesarias para distribuir las cargas de la bobina a través de tres canales de procesamiento independientes.

P: ¿Cómo afecta la elección de la tensión de funcionamiento externa a los umbrales de corriente de contacto continua?

R: Las clasificaciones de contacto están limitadas por los perfiles de arco inductivo de la tensión elegida. Los contactos mecánicos conmutan de forma segura hasta 5 A bajo un umbral de baja tensión de 24 VCC, pero el límite de corriente disminuye drásticamente a 1,2 A a 48 VCC, y cae a un máximo de 0,6 A cuando se manejan líneas de batería de estación pesadas de 125 VCC.

Guías de instalación en campo

• Alineación del diseño del chasis, restricciones de espacio libre y asentamiento mecánico: Encaje firmemente la base del soporte del módulo en un carril DIN industrial estándar con toma de tierra dentro de la caja. Mantenga un espacio libre de refrigeración convectiva mínimo de 50 mm alrededor de las rejillas de ventilación de la carcasa perimetral para facilitar la disipación térmica continua y permitir un acceso sin obstáculos a los tornillos de los terminales tipo Euro.
• Separación de conductores, restricciones de conductos de cables y conexión a tierra del blindaje: Enrute todos los cables de carga de relé inductivos dentro de los canales del panel que estén físicamente separados de los cables Ethernet de alta velocidad o de las líneas de instrumentación analógicas sensibles de baja tensión. Conecte todos los blindajes de los cables de señal externos a un soporte de panel separado para evitar que los campos de diafonía inductiva del lado del campo penetren en las capas lógicas de montaje superficial.
