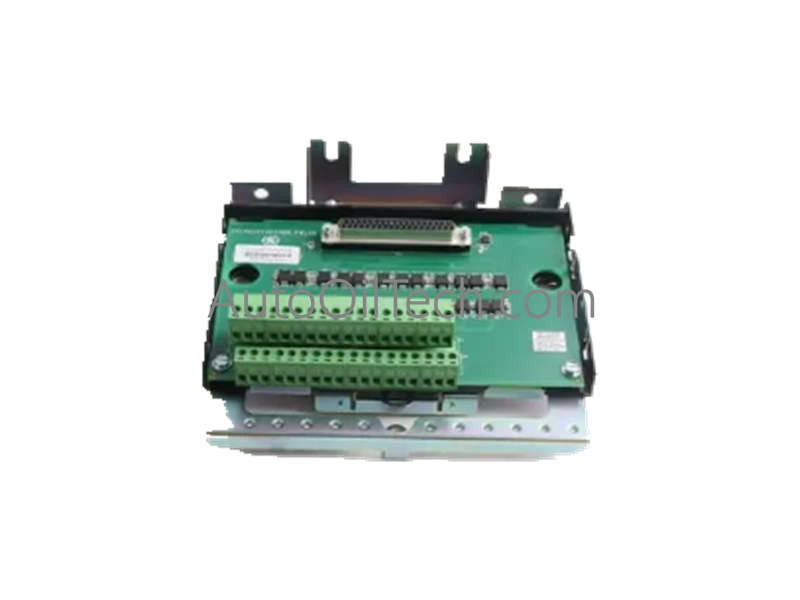

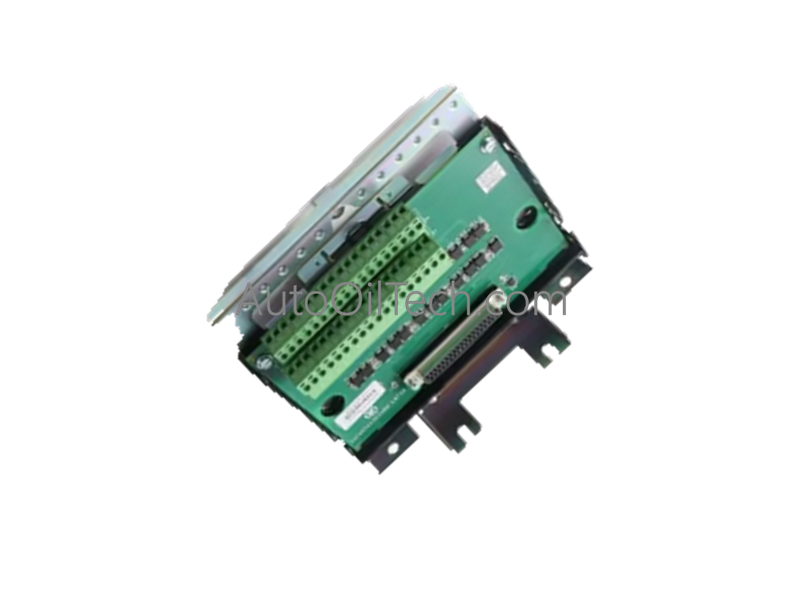

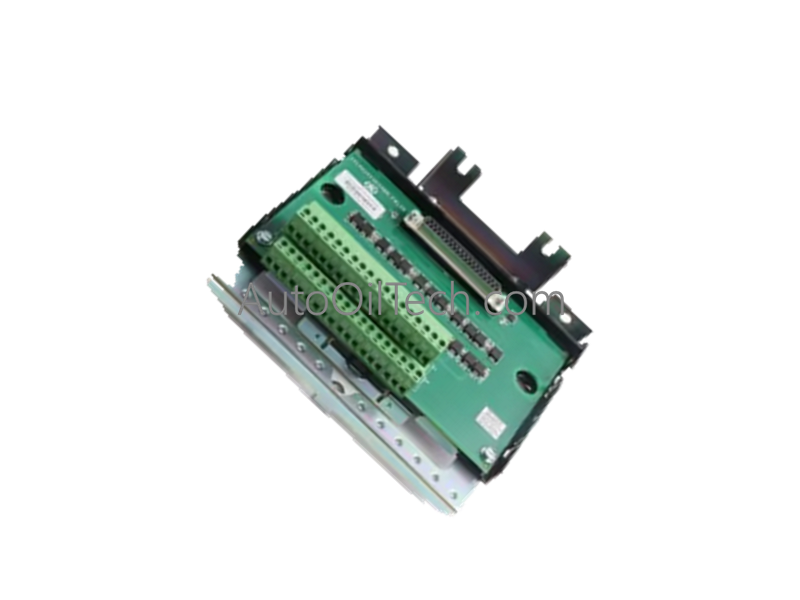

Módulo de salida de relé GE IS200TDBSH2A (IS230TNDSH2A)

Configurada para la adquisición de señales discretas y la activación de relés en redes de control de turbinas distribuidas, la GE IS230TNDSH2A (Placa de terminales de entrada de contacto/salida de relé IS200TDBSH2A) proporciona una ejecución física/eléctrica directa. Este conjunto integra 24 pistas de seguimiento de entrada de contacto discreto y 12 bucles de salida de relé Form-C, trabajando en conjunto con un paquete de E/S PDIO complementario para serializar estados binarios en la red del controlador a través de Ethernet.

Desglose de sufijos y matriz de modelos

• IS230TNDSH2A (Conjunto de módulo completo): Designación estándar para la configuración completa del dispositivo físico encerrado en su marco protector. Integra las trazas de circuitos subyacentes con soportes de riel estructurales y puntos de alineación para la implementación localizada de terminales de campo industrial.
• IS200TDBSH2A (PCBA de la placa de terminales): Designa el diseño interno del conjunto de placa de circuito impreso (PCBA). Alberga los 24 canales de entrada primarios aislados por grupo, 12 relés mecánicos Form-C, configuraciones de eliminación de rebotes de hardware integradas y la interfaz del conector D-sub de 37 pines.

Especificaciones de hardware

Control industrial y métricas DCS

• Velocidad de comunicación del bus de la placa base y matriz de procesamiento: La placa de terminales canaliza las transformaciones de estado digital directamente a través del conector D-sub de 37 pines JR1 al paquete de E/S PDIO enchufado. El sistema serializa estos bits discretos en redes Ethernet, evitando las colas de análisis de software y preservando métricas de actualización a nivel de milisegundos para la partición del controlador maestro.
• Escalado de densidad de E/S y límites de aislamiento: El hardware implementa una arquitectura de traza multicapa que agrupa 24 entradas y 12 salidas mecánicas en un solo marco de 23.8 cm x 17.8 cm. Los aisladores ópticos acoplados con un umbral de aislamiento de grupo de 1500 V RMS bloquean picos destructivos en el lado del campo, caídas de voltaje y ruido de retorno de bucle para que no pasen al procesador lógico host.

Preguntas frecuentes

P: ¿En qué se diferencian las corrientes de humectación de entrada en los 24 canales de la placa de terminales?

R: Los canales 1 al 21 cuentan con componentes internos de limitación de resistencia que restringen las corrientes de humectación nominales a 2.5 mA por bucle para minimizar el consumo de energía. Los canales 22, 23 y 24 están configurados para extraer 10 mA para soportar contactos de campo especiales que requieren corrientes de humectación más altas para perforar películas de superficie oxidadas.

P: ¿Qué función cumplen los fusibles de coeficiente de temperatura positivo (PTC) de polímero en este conjunto?

R: Los fusibles PTC sirven como bloques de protección contra sobrecorriente reiniciables para el sistema de distribución de excitación interna de 24 VCC. Si ocurre un cortocircuito externo en el lado del campo, el fusible se autocalienta a un estado de alta resistencia para limitar la corriente del bucle a 0.5 A, reiniciándose automáticamente una vez que se elimina la falla del campo y el componente se enfría.

Pautas de instalación en campo

• Alineación del diseño del chasis, restricciones de espacio libre y asentamiento mecánico: Encaje el conjunto junto con su aislador de plástico en un riel DIN industrial estándar, o atornille el soporte metálico directamente en la ranura designada dentro del gabinete. Si implementa una tarjeta de opción como la WROB, aséntela firmemente en los conectores JW1 y JW2, asegurando un espacio libre de refrigeración por convección de 50 mm alrededor de los límites del módulo.
• Separación de conductores, restricciones de conductos y conexión a tierra del blindaje: Encamine los bucles de campo externos a través de pistas de cableado distintas utilizando cables #18 AWG, llevando las bobinas de los relés al bloque de terminales TB1 y los bucles de detección de contactos a TB2. Pele las fundas de los cables individuales en la entrada y conecte a tierra todos los blindajes de drenaje en un soporte de panel separado para desviar el ruido electromagnético de alta frecuencia de la lógica de medición interna.
