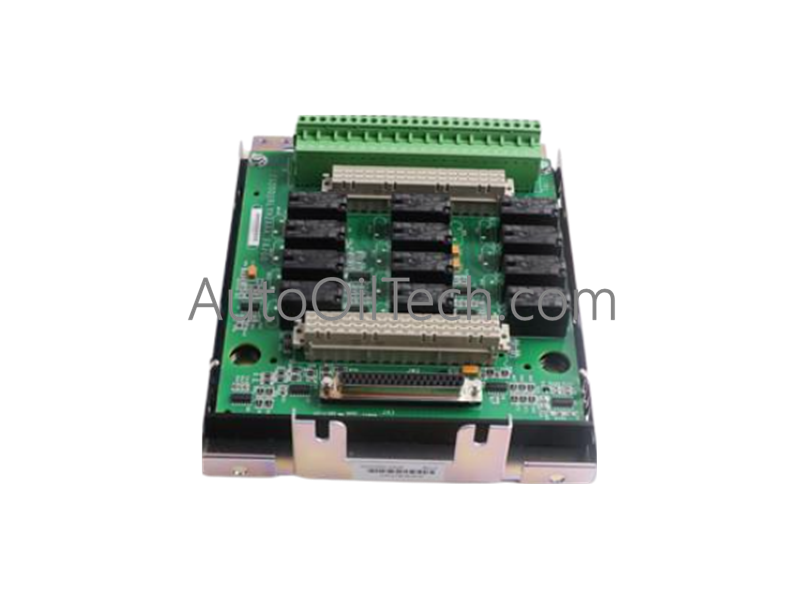

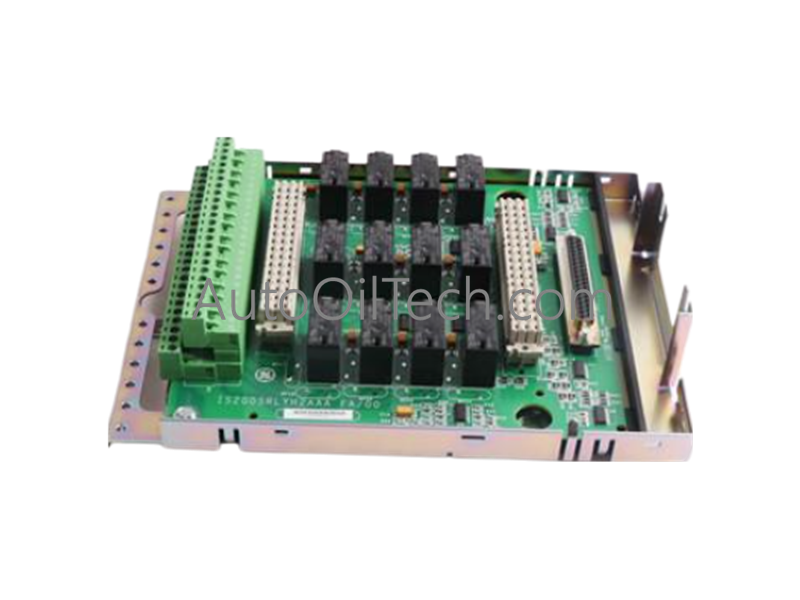

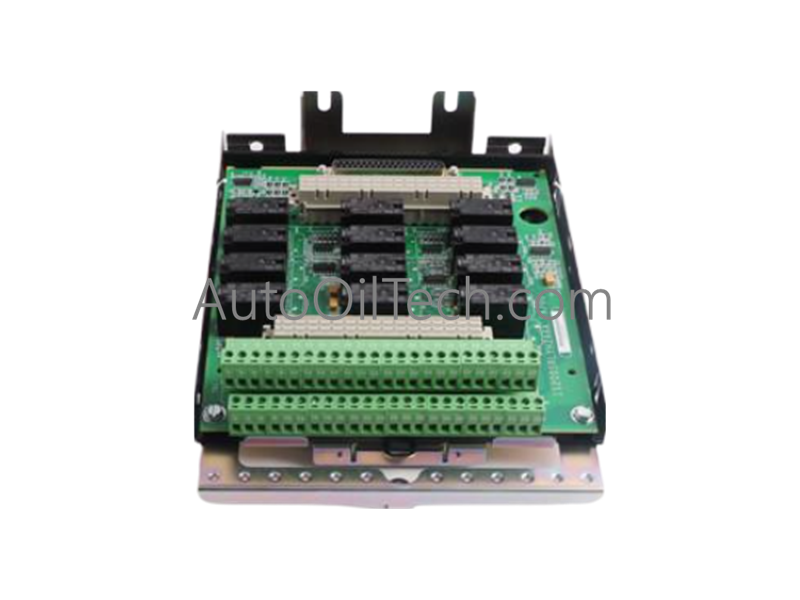

Placa de terminales de salida de relé simplex GE IS200SRLYH2AAA

Descripción

La GE General Electric IS200SRLYH2AAA, también catalogada como la tarjeta terminal de salida de relé Simplex IS200SRLYH2AAA, funciona como un componente de hardware dedicado para la ejecución de contactos físicos dentro de los sistemas de control de turbinas distribuidas Mark VIe. Esta tarjeta terminal tipo S acomoda un paquete de E/S PDOA o YDOA para controlar 12 circuitos de salida de relé de Forma C a través de 48 terminales de cliente, enrutando comandos directamente a los actuadores del lado del campo mientras entrega retroalimentación aislada de la posición del contacto al bucle de procesamiento primario.

Especificaciones del hardware

Arquitectura de redundancia modular triple (TMR) 2oo3 y ejecución de estado a prueba de fallos

Operando como un componente simplex tipo S dentro del marco Mark VIe, la IS200SRLYH2AAA ejecuta la ejecución de estado a prueba de fallos a través de bucles de desenergización de bobina a nivel de hardware dedicados. Cada uno de los 12 relés de Forma C utiliza un par de contactos aislados para transmitir retroalimentación explícita de posición al paquete de E/S PDOA o YDOA, validando el estado físico del bucle de campo contra la lógica de comando. El diseño de montaje en superficie de bajo perfil garantiza que ningún componente a bordo exceda la altura mecánica del paquete de E/S adjunto, manteniendo la tolerancia estructural para configuraciones de doble apilamiento mientras previene la diafonía galvánica y asegura un aislamiento eléctrico continuo entre las capas terminales adyacentes.

Preguntas frecuentes

P: ¿Puede la tarjeta terminal IS200SRLYH2AAA admitir configuraciones de instalación de doble apilamiento dentro del gabinete?

R: Sí. La tarjeta está estructuralmente diseñada con tecnología de montaje en superficie de bajo perfil. Ningún componente discreto excede la altura física del paquete de E/S PDOA o YDOA adjunto, lo que permite el doble apilamiento vertical de las tarjetas terminales para ahorrar espacio en el riel DIN o en el panel.

P: ¿Qué tipo de interfaces de cableado de campo externas son compatibles con esta revisión específica?

R: La tarjeta está equipada con bloques de terminales enchufables tipo caja estilo Euro. Estos bloques aceptan conductores de campo estándar hasta el calibre máximo nominal para las 48 posiciones de terminales del cliente, lo que permite una desconexión rápida durante las operaciones de mantenimiento sin levantar cables de campo individuales.

Guías de instalación en campo

• Alineación del asiento del paquete de E/S: Asegúrese de que el paquete de E/S PDOA o YDOA esté completamente alineado con los conectores a bordo antes de aplicar torque a los sujetadores de montaje para evitar la deformación de los pines.
• Mitigación de descarga electrostática (ESD): Conecte a tierra a todos los técnicos de instalación con una muñequera ESD verificada antes de manipular el ensamblaje de montaje en superficie o configurar los conectores de la tarjeta de opción.
• Apriete de bloques de terminales: Apriete los tornillos de los terminales tipo caja estilo Euro estrictamente a los límites de fábrica detallados en el manual GEH-6721D para evitar la resistencia de contacto localizada.
• Separación de conductores: Dirija los circuitos de campo de alto voltaje de 125 VCC en rutas de cables distintas aisladas de los cables de red de bajo voltaje para minimizar el acoplamiento de ruido inductivo.
