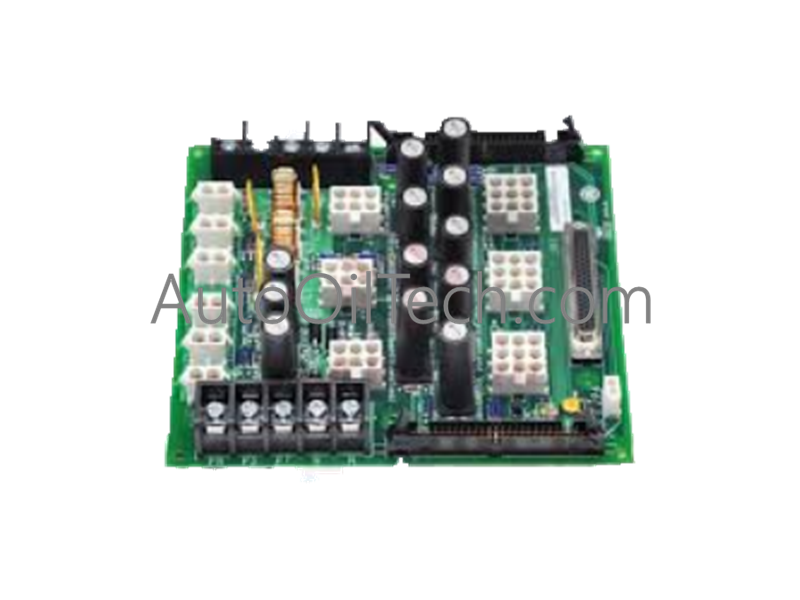

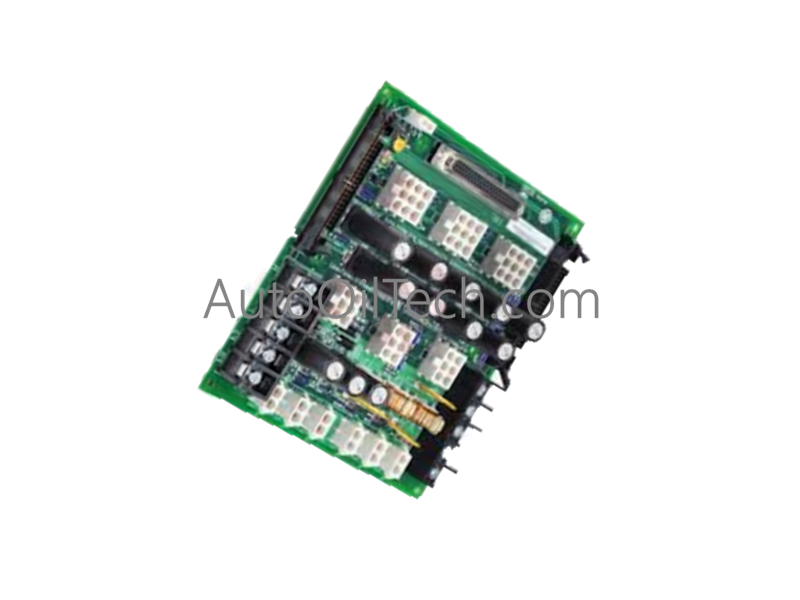

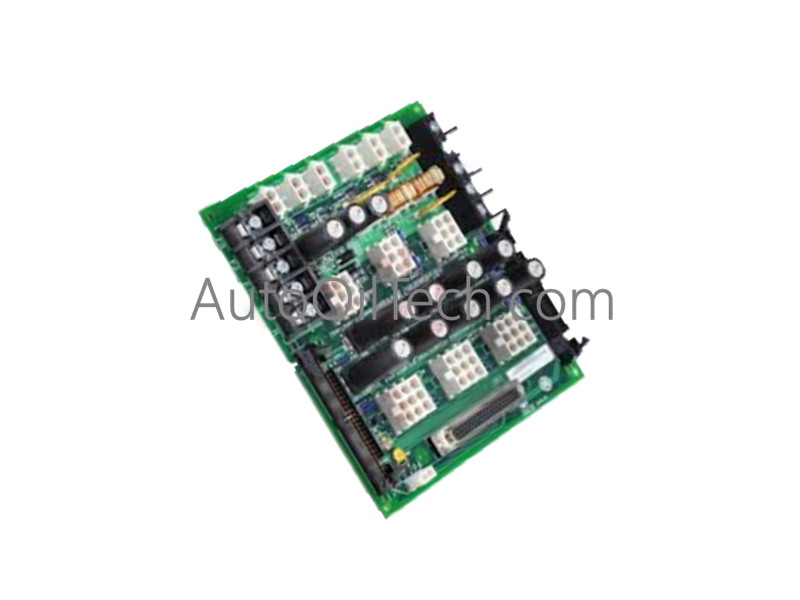

Tarjeta de circuito impreso GE IS200JPDMG1ACC

Configurada para la adquisición de señales de alta frecuencia y la gestión de datos dentro de las plataformas de control de turbinas, la GE IS200JPDMG1ACC (tarjeta de circuito impreso IS215WEPAH2BA) proporciona una ejecución física/eléctrica directa.

Desglose de sufijos y matriz de modelos

La catalogación del módulo incorpora sufijos estructurales que designan la compatibilidad del firmware, los niveles de recubrimiento conformado y las revisiones del hardware. La placa base IS200JPDMG1ACC coincide con el subensamblaje variante IS215WEPAH2BA, lo que denota iteraciones específicas del diseño de la PCB diseñadas para una mayor velocidad de comunicación del bus del backplane y tolerancias térmicas rigurosas.

Especificaciones de hardware

Redes deterministas Profinet / EtherNet/IP

El IS200JPDMG1ACC funciona como una interfaz de datos de alta velocidad, procesando señales a través de 16 canales de entrada diferenciales o de un solo extremo. Utiliza una interfaz de comunicación CAN Bus, lo que permite tasas de transferencia de datos deterministas de 1 Mbps adecuadas para la regulación de turbinas. El módulo presenta una frecuencia de muestreo de 200 kHz y una resolución de 12 bits, lo que garantiza una conversión de alta fidelidad de las señales dinámicas de campo. La arquitectura está diseñada para la resiliencia industrial, manteniendo la integridad funcional en entornos que van desde -40 a 70 °C, y se integra a la perfección en sistemas que requieren un acondicionamiento de señal de alta fiabilidad y retroalimentación del bucle de control de la turbina.

Preguntas frecuentes

P: ¿Es el IS200JPDMG1ACC compatible con la potencia de control estándar de 24 VCC?

R: No, este módulo está clasificado para una entrada de 125 VCC. Conectar 24 VCC a este módulo evitará que se inicialice y puede provocar estados lógicos inconsistentes; verifique los niveles de voltaje del gabinete antes de la conexión final.

P: ¿Cómo se termina el CAN Bus para evitar el ruido de la señal?

R: La arquitectura del CAN Bus requiere una resistencia de 120 ohmios entre las líneas CAN_H y CAN_L en ambos extremos físicos de la red. La falta de instalación de estas resistencias provocará reflexiones de la señal y tiempos de espera de comunicación.

Directrices de instalación en campo

1. Confirme que la fuente de alimentación de 125 VCC esté aislada en el interruptor de alimentación del bastidor para garantizar la seguridad eléctrica.
2. Manipule la placa con herramientas compatibles con ESD para evitar dañar los componentes de procesamiento de señales de alta densidad.
3. Deslice la PCB en el chasis del bastidor, asegurándose de que los pasadores guía se alineen con las ranuras del backplane para evitar la deformación de los pasadores.
4. Asegure la placa con los tornillos de montaje cautivos para proporcionar una trayectoria eléctrica consistente a la toma de tierra del bastidor.
5. Verifique las terminaciones del cableado de campo para los 16 canales de entrada; asegúrese de que el blindaje adecuado de los cables de señal se mantenga en el punto de tierra común para minimizar la EMI durante el muestreo de alta velocidad.
