GE IS200JPDHG1AAA Placa de distribución de energía de alta densidad

Descripción

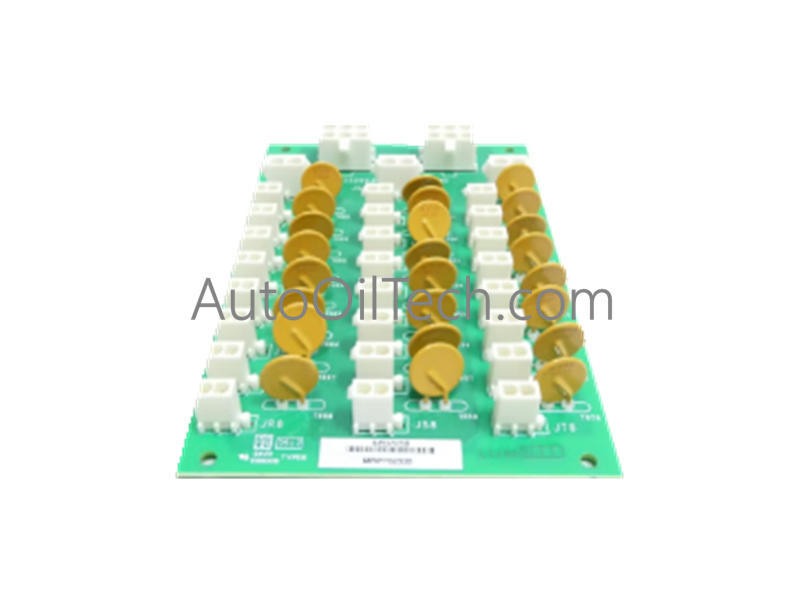

La GE General Electric IS200JPDHG1AAA, también catalogada como la tarjeta de distribución de energía de alta densidad IS200JPDHG1AAA, funciona como un componente de hardware dedicado para la distribución localizada de energía de CC dentro de las redes del sistema de control Mark VIe. Esta tarjeta montada en riel DIN o en panel enruta una única entrada de energía primaria de 28 VCC a hasta 24 paquetes de E/S Mark VIe y 3 interruptores Ethernet, empleando dispositivos individuales de protección contra sobrecorriente de coeficiente de temperatura positivo (PTC) para aislar fallas y prevenir fallas eléctricas en cascada en la infraestructura de la red.

Especificaciones de Hardware

Arquitectura de Redundancia Modular Triple (TMR) 2oo3 y Ejecución de Estado a Prueba de Fallos

La IS200JPDHG1AAA actúa como una capa crítica de subdistribución que proporciona protección de rama independiente para mantener el tiempo de actividad del sistema durante anomalías de E/S localizadas. Al procesar un único bus de 28 VCC, la tarjeta utiliza elementos PTC de estado sólido emparejados con conectores Mate-N-Lok de alto voltaje para garantizar una ejecución determinista del estado a prueba de fallos mediante la limitación automática de corriente en el nodo defectuoso. Las topologías de conexión en cadena entre tarjetas permiten la expansión en arquitecturas de control más grandes manteniendo estrictos límites de aislamiento galvánico, suprimiendo la diafonía electromagnética y cumpliendo con los estándares internacionales de seguridad para paneles de control industrial.

Preguntas Frecuentes

P: ¿Qué sucede con las salidas restantes si un solo paquete de E/S conectado experimenta un cortocircuito directo?

R: El dispositivo de fusible de coeficiente de temperatura positivo (PTC) integrado dedicado a ese canal de salida específico de 2 pines pasa a un estado de alta resistencia, limitando el flujo de corriente local a 0.8 A. Los 23 canales restantes del paquete de E/S y los 3 bucles del interruptor Ethernet continúan funcionando sin caídas de voltaje o interrupciones del sistema.

P: ¿Se pueden usar las salidas de los interruptores Ethernet de 2 pines para alimentar paquetes de E/S estándar?

R: No. Las tres conexiones de los interruptores Ethernet están clasificadas para hasta 13 A y carecen de los dispositivos de limitación de PTC de 0.8 A máx. que se encuentran en los veinticuatro canales designados para paquetes de E/S. Conectar un paquete de E/S a una ranura de alimentación de un interruptor Ethernet elimina la protección de corriente localizada, lo que arriesga la destrucción del hardware en condiciones de falla.

Pautas de Instalación en Campo

• Rigidez estructural del montaje: Fije la tarjeta JPDH verticalmente con cuatro tornillos de máquina #6 a través de los orificios de montaje de las esquinas, o bloquéela firmemente en un riel DIN metálico con toma de tierra para evitar el desplazamiento físico.
• Asiento del conector: Asegúrese de que todos los enchufes Mate-N-Lok de entrada de 6 pines y de salida de 2 pines estén completamente asentados y enganchados en sus ranuras designadas para evitar la resistencia de contacto o el arco bajo carga.
• Limitaciones de corriente en cadena: Al conectar varias tarjetas JPDH en una configuración en cadena, verifique que la corriente de carga total acumulada no exceda el límite continuo de 13 A de la conexión de entrada primaria de 6 pines.
• Cumplimiento de la puesta a tierra: Mantenga una trayectoria de puesta a tierra directa y de baja impedancia entre el panel trasero del gabinete y el conjunto del riel DIN en estricta conformidad con las normas UL 508A y CSA 22.2 No. 14.
