GE IS200JPDHG1A Tarjeta de distribución de energía del paquete de E/S

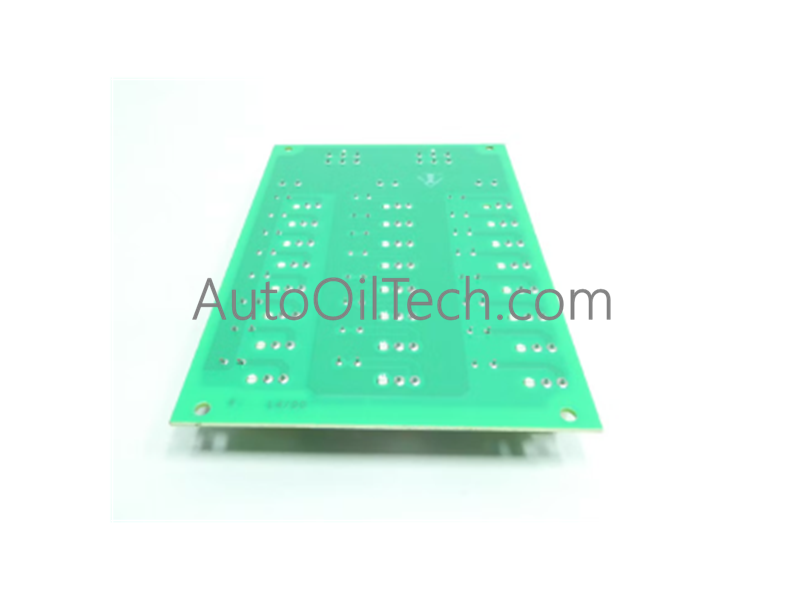

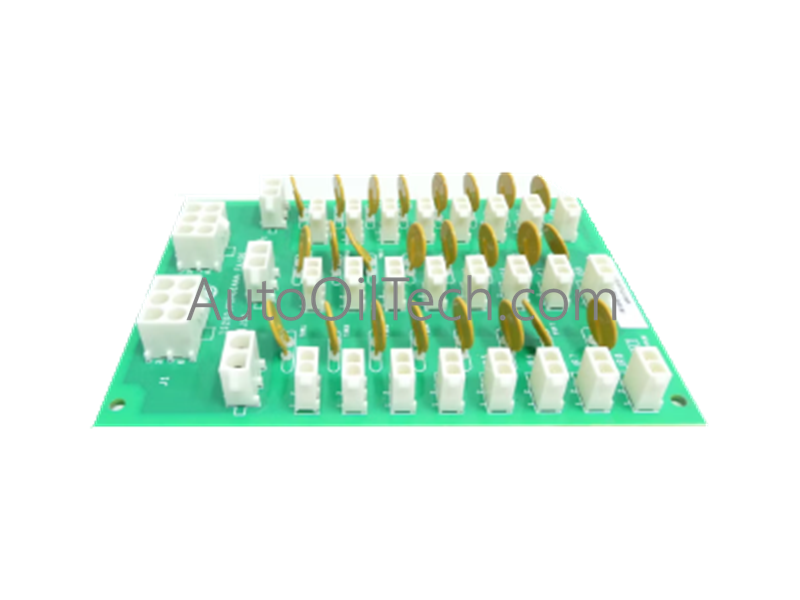

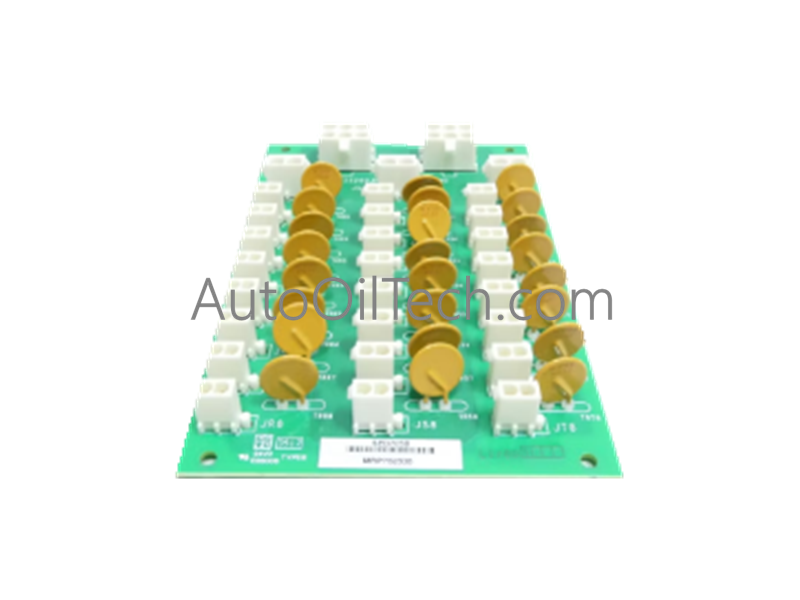

Tarjeta de distribución de energía del paquete de E/S GE IS200JPDHG1A

Configurada para la distribución de CC dentro de los conjuntos de control Mark VIe, la GE IS200JPDHG1A (tarjeta de distribución de energía IS200JPDHG1A) proporciona enrutamiento de CC acondicionado, salidas fusionadas e interfaz de retroalimentación plug-and-play para paquetes de E/S montados en bastidores de distribución de energía JPDS, JPDC y JPDM.

Especificaciones de hardware

Licencias de velocidad de comunicación de bus de plano posterior

Como módulo de control industrial de GE, el IS200JPDHG1A participa en la sincronización determinista de la distribución de energía a nivel de gabinete Mark VIe. Las rutas de CC fusionadas y el enrutamiento de diagnóstico admiten ventanas de propagación estables en los ciclos de muestreo del paquete de E/S. La arquitectura de la placa se alinea con la escalabilidad de densidad de E/S en los bastidores JPDS/JPDC/JPDM y mantiene la compatibilidad de flash de firmware con los controladores Mark VIe. Cuando se integra en redes PLC/DCS de toda la planta, el comportamiento determinista se mantiene en redes deterministas Profinet / EtherNet/IP.

Preguntas frecuentes

P: ¿Cuál es la función del IS200JPDHG1A? R: Distribuye energía de CC a los paquetes de E/S y proporciona protección fusionada y enrutamiento de diagnóstico dentro de los conjuntos de distribución de energía Mark VIe.

P: ¿La placa admite retroalimentación PPDA? R: Sí. Las señales de diagnóstico se enrutan a través de los conectores P1/P2 a los paquetes PPDA.

P: ¿Se puede reemplazar la placa mientras está energizada? R: No. Todos los circuitos del gabinete deben desenergizarse antes de la extracción o instalación.

Pautas de instalación en campo

• Monte la placa directamente en los conjuntos JPDS, JPDC o JPDM utilizando la alineación del conector designada.
• Verifique la correcta colocación de todos los conectores del paquete de E/S para mantener una distribución de CC estable.
• Enrute el cableado de CC por separado de los conductores de alta energía para minimizar el acoplamiento de ruido.
• Inspeccione las rutas de distribución fusionadas para verificar las clasificaciones correctas antes de energizar el gabinete.
• Asegúrese de que las prácticas de conexión a tierra sigan las pautas de Mark VIe para evitar interferencias de bucle de tierra.
• Evite la contaminación de los componentes de montaje superficial; los residuos pueden crear rutas de fuga bajo carga.
