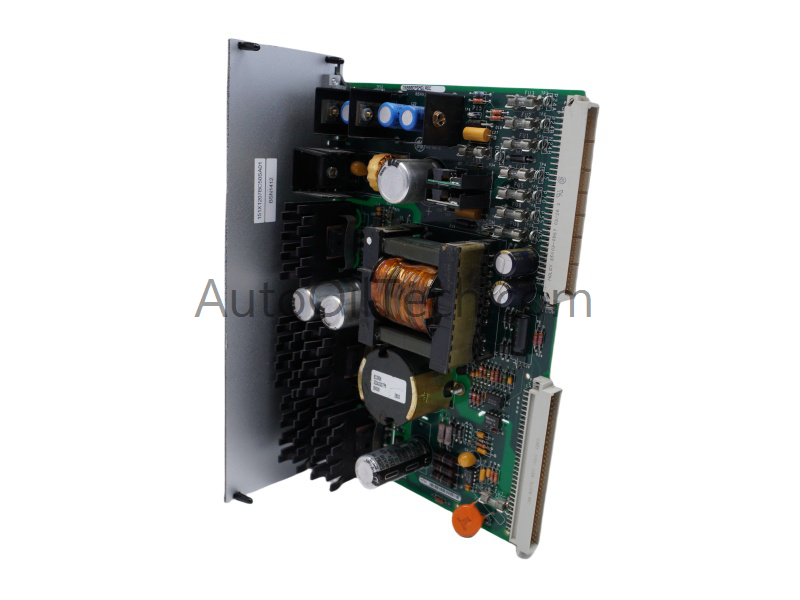

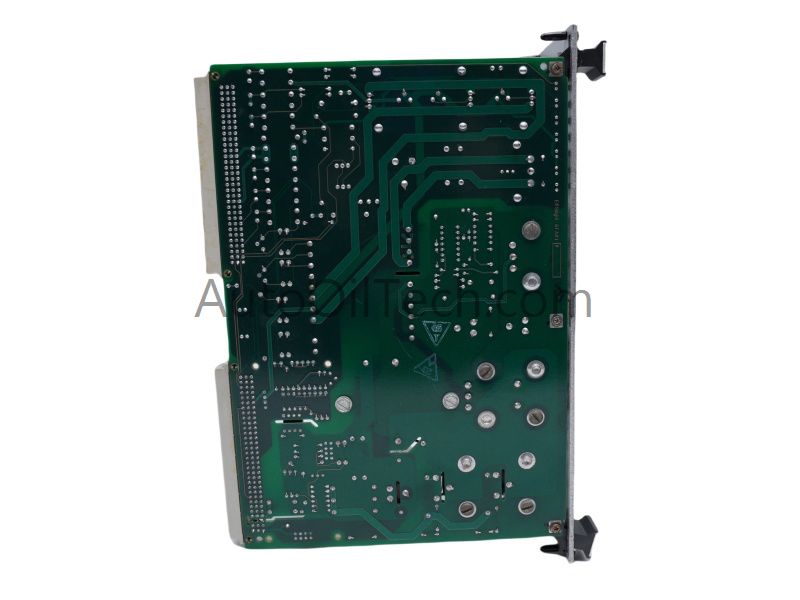

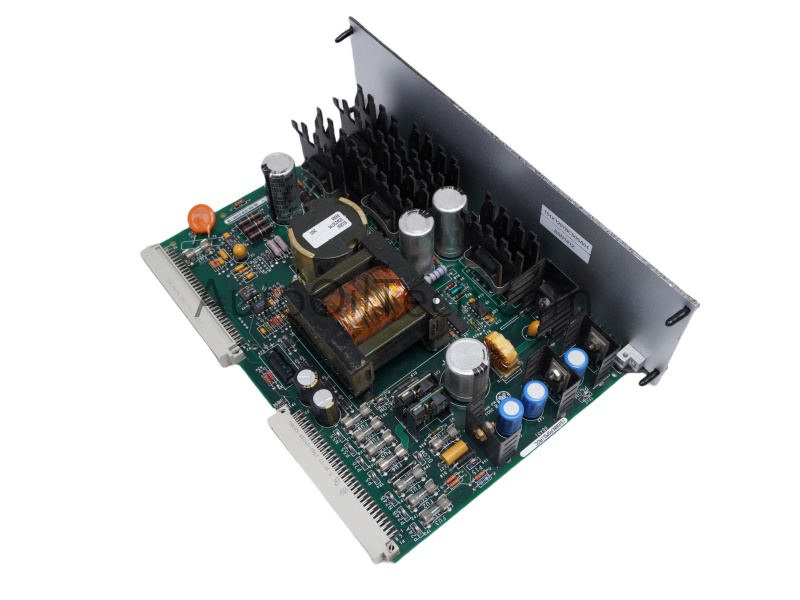

Módulo de alimentación del excitador GE IS200EPSMG1AED

Descripción

El módulo de fuente de alimentación de excitador GE IS200EPSMG1AED funciona como un componente de hardware dedicado para convertir el voltaje de entrada no regulado en voltajes de salida de CC de rieles múltiples aislados dentro de las plataformas del sistema de control de excitación EX2100.

Especificaciones del Hardware

Preguntas frecuentes

P: ¿Qué diferencia al EPSMG1 de la variante EPSMG2 en su aplicación?

R: La variante EPSMG1 (como el IS200EPSMG1AED) está diseñada específicamente para el sistema de control de excitación principal. No contiene la tarjeta secundaria de fuente de alimentación del regulador del excitador (EPSD) que está montada físicamente en la variante EPSMG2 utilizada para el control del regulador.

P: ¿Cómo logra el módulo el aislamiento eléctrico entre la entrada de alto voltaje y las salidas de control?

R: El aislamiento se realiza mediante un transformador de aislamiento de alto voltaje integrado en la etapa del inversor push-pull. Esta separación física evita que los picos de voltaje de entrada y los transitorios dañen la electrónica de control posterior.

P: ¿Cuál es la secuencia operativa exacta de los circuitos internos de regulación de voltaje?

R: El voltaje primario entrante ingresa a una etapa de regulador buck que reduce y estabiliza el potencial eléctrico a un riel intermedio de 50 VCC. Este riel de 50 VCC acciona un inversor push-pull, que utiliza el transformador de aislamiento para generar los múltiples rieles de salida de CC individuales requeridos por el sistema.

Guías de instalación en campo

• Protección contra Descargas Electrostáticas (ESD): La placa de circuito impreso utiliza tecnología de montaje superficial. El personal debe usar una correa de muñeca ESD correctamente conectada a tierra durante las fases de manipulación e inserción para evitar la ruptura latente del óxido de puerta en los componentes de estado sólido.

• Conexión a tierra del chasis: Asegúrese de que el módulo esté firmemente asentado en la ranura del chasis con todos los tornillos de retención apretados según las especificaciones. Esto establece una ruta de baja impedancia a tierra para las capas de blindaje internas, minimizando la interferencia electromagnética (EMI) en las 6 entradas de voltaje analógico.

• Cableado de terminales y solenoides: Las conexiones de terminales para los 3 solenoides de disparo deben utilizar cables clasificados para la capacidad nominal del solenoide de 125 VCC. Asegúrese de que los voltajes en modo común en las entradas de señal no excedan el límite físico continuo de +/-5 VCC en relación con la tierra de la señal.

• Espacios libres para convección: Mantenga las vías de flujo de aire despejadas por encima y por debajo del bastidor del módulo para garantizar el correcto funcionamiento del perfil de disipación del disipador de calor dentro de los límites ambientales de 0 a 60 °C.
