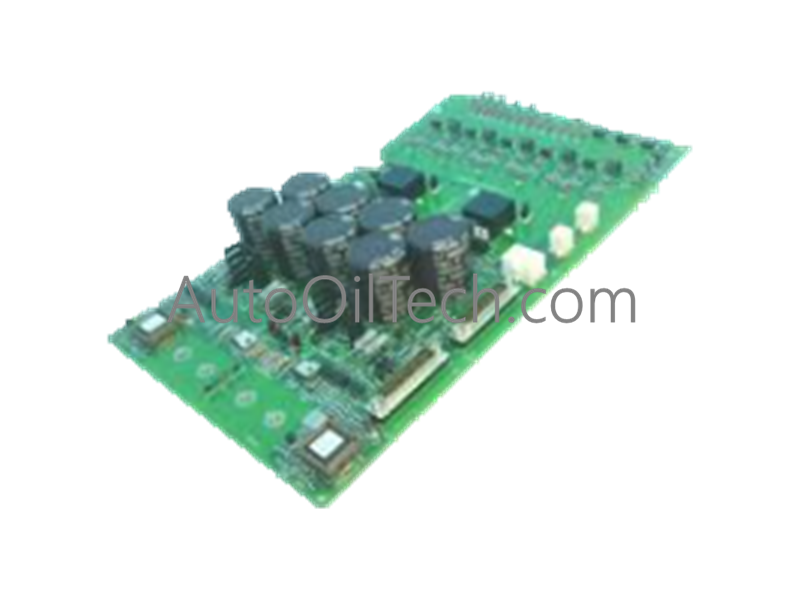

Tarjetas de control de excitación y desexcitación de excitador GE IS200EDEXG1BAA

Configurada para el control de desexcitación de emergencia y la disipación de energía en los sistemas de excitación EX2100e, la General Electric IS200EDEXG1BAA (Placa de control de desexcitación de excitador IS200EDEXG1BAA) proporciona una ejecución física/eléctrica directa.

Desglose del sufijo y matriz del modelo

El modelo IS200EDEXG1BAA pertenece a la arquitectura de control de excitación de la serie EX2100e de General Electric. Basado en las reglas de configuración de números de pieza estándar, la designación base identifica el factor de forma de la placa de control de desexcitación del excitador, mientras que la cadena de sufijo específica codifica el nivel de revisión de la placa y la configuración del conjunto de hardware.

Especificaciones de hardware

Velocidad de comunicación del bus de la placa base e interfaces de red

El módulo gestiona la descarga segura de tensión del campo del generador durante paradas de emergencia, evitando subidas bruscas cuando se abren los disyuntores o contactores de campo. La compatibilidad con firmware flash configurable y la velocidad de comunicación del bus de la placa base garantizan una integración determinista dentro de la arquitectura del sistema EX2100e. Los diseños de trazas rígidos y las rutas de señal aisladas mantienen una baja latencia en la ejecución de comandos de control y los bucles de retroalimentación.

Preguntas frecuentes

P: ¿La placa de control de desexcitación admite el reemplazo en caliente con el sistema encendido?

R: No, la alimentación de control y las fuentes del circuito de campo deben desenergizarse completamente antes de manipular o reemplazar la placa General Electric IS200EDEXG1BAA para evitar graves peligros eléctricos y fallas de comunicación del bus.

P: ¿Cómo gestiona la placa la disipación de energía durante un evento de apagado?

R: El circuito controla la descarga segura de la energía almacenada del campo del generador cuando los contactores se abren, protegiendo los componentes internos de los picos de tensión.

Directrices de instalación en campo

Monte la placa de circuito impreso de forma segura dentro del gabinete de control EX2100e designado, observando las dimensiones de 33.02 cm de alto y 10.16 cm de ancho para un espacio físico adecuado. Asegúrese de que las temperaturas de funcionamiento permanezcan dentro del rango de -30 °C a +65 °C para evitar la degradación térmica. Dirija el cableado de la señal de control y los conductores de alimentación lejos de los buses de excitación de alta tensión para minimizar la interferencia electromagnética.
