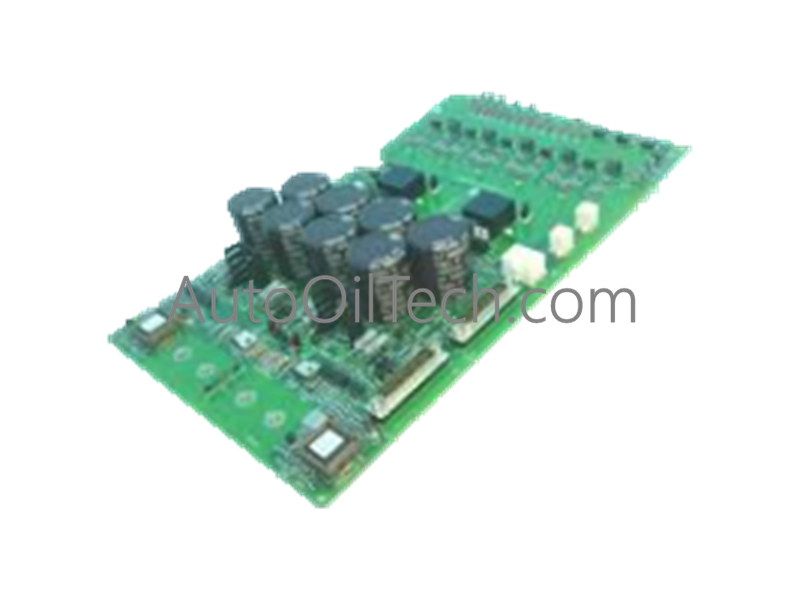

GE IS200EDEXG1AEA Tarjeta de control de excitación

Configurada para el control de desexcitación y la estabilización de voltaje en sistemas de excitación EX2100e, la General Electric IS200EDEXG1AEA (Placa de control de desexcitación del excitador IS200EDEXG1AEA) proporciona una ejecución física/eléctrica directa.

Especificaciones de hardware

Velocidad de comunicación del bus de la placa posterior e interfaces de red

El módulo coordina la descarga y estabilización seguras de voltaje durante paradas de emergencia, evitando aumentos abruptos en las redes eléctricas. La compatibilidad con firmware flash configurable y la velocidad de comunicación del bus de la placa posterior garantizan una integración determinista con la placa principal de E/S del excitador (EMIO) y la placa de terminales del excitador (EXTB). La entrada de señal se conecta a través del conector J8 desde la EXTB, mientras que el conector stab E1A se puentea directamente al ánodo del SCR para mantener una ejecución precisa del control de desexcitación.

Preguntas frecuentes

P: ¿La placa de control de desexcitación admite la inserción y extracción en caliente con el sistema encendido?

R: No, la alimentación del sistema y las fuentes externas conectadas a través de los conectores J1 y J2 deben aislarse completamente antes de manipular o reemplazar la placa General Electric IS200EDEXG1AEA para evitar descargas eléctricas y daños al circuito.

P: ¿Cómo se conectan las entradas de señal y las conexiones del ánodo SCR con la placa?

R: Las señales de desexcitación se conectan a través del conector J8 de la EXTB, y la conexión del ánodo SCR se establece utilizando el conector stab E1A configurado con un puente de cable.

Guías de instalación en campo

Monte la placa de circuito impreso de forma segura dentro del gabinete de control EX2100e designado, asegurando un espacio físico adecuado para la refrigeración de los componentes en el rango de temperatura de funcionamiento de -30 °C a +65 °C. Encamine los cables de señal de bajo voltaje y el cableado del conector lejos de las líneas eléctricas de alto voltaje para minimizar la interferencia electromagnética. Verifique que todas las conexiones de los enchufes, incluidos J1, J2, J8 y el puente de cable E1A, estén completamente asentadas y aseguradas antes de energizar el sistema.
