Placas de interfaz de unidad auxiliar GE IS200ADIIH1AAA

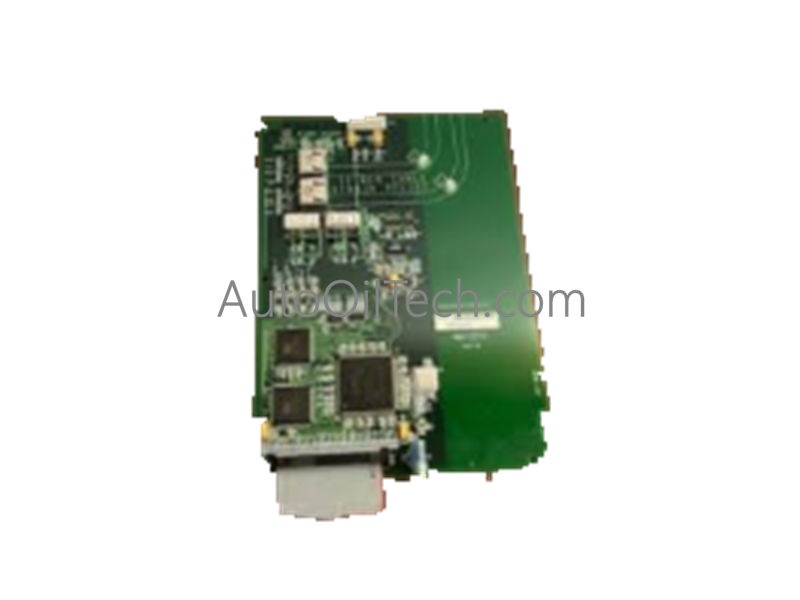

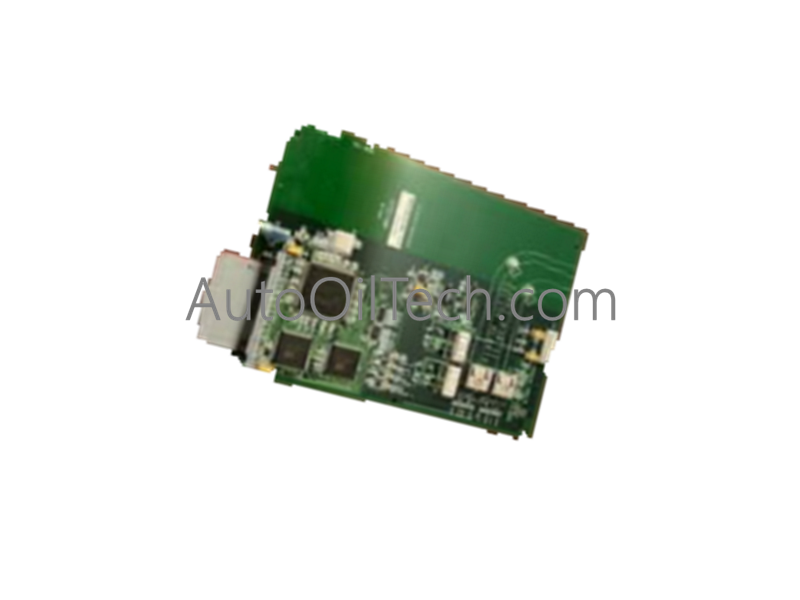

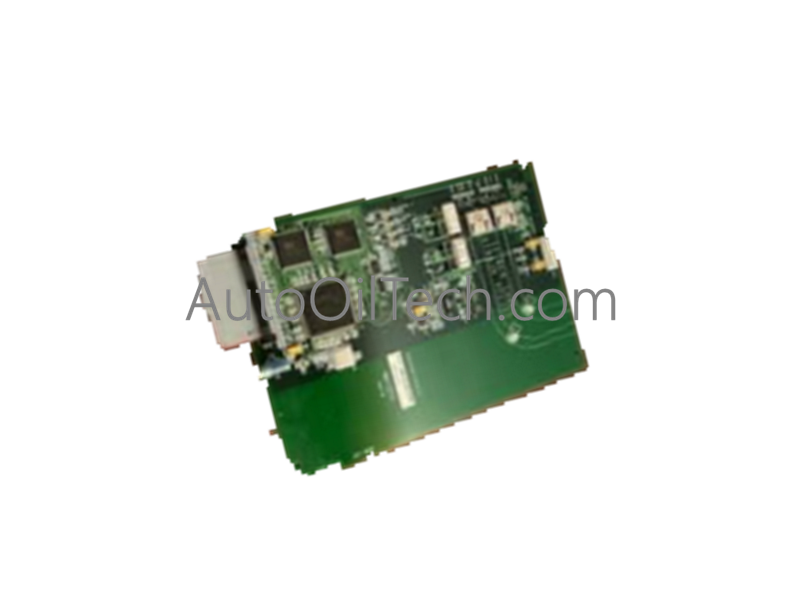

La GE IS200ADIIH1AAA, también catalogada como la tarjeta de interfaz de unidad auxiliar a ISBus IS200ADIIH1AAA, funciona como un componente de hardware dedicado para la comunicación LAN y la integración de unidad a red dentro de los sistemas de control de turbinas Mark VI y las arquitecturas de unidades AC/DC2000. Configurada para el intercambio de datos de alta velocidad, la GE IS200ADIIH1AAA (tarjeta de interfaz auxiliar IS200ADIIH1AAA) proporciona la ejecución eléctrica directa de la interfaz de red de área local (LAN) ISBus y la secuencia de control centrada en la unidad.

Especificaciones del hardware

Métricas de control y protección industrial

• Velocidad de comunicación del bus de la placa base: La tarjeta se conecta con la tarjeta LDCC (procesador de control LAN) para facilitar la transferencia de datos de alta velocidad entre el ISBus y el procesador de control de la unidad. La arquitectura admite tiempos de trama configurables (1, 2, 4 u 8 ms) para garantizar la ejecución de la lógica de control determinista en toda la LAN.
• Redes deterministas Profinet/EtherNet/IP: Si bien utiliza el protocolo propietario ISBus, la tarjeta garantiza una temporización determinista para los bits de referencia y los datos de retroalimentación. Cada unidad conectada contribuye con aproximadamente 0,20 ms a la velocidad de barrido total del bus, lo que permite una sincronización precisa de los datos de E/S en todo el conjunto de automatización de la turbina.
• Escalado de la densidad de E/S: La interfaz admite seis parámetros programables (incluidos el número de nodo ADII y ADINID) almacenados directamente en la memoria no volátil de la unidad. Esto permite una configuración escalable de los parámetros de la interfaz a través del software GE Control System Toolbox o el teclado local de la tarjeta LDCC.
• Compatibilidad de flash de firmware: El módulo incluye indicadores LED integrados y siete puntos de prueba para la verificación de diagnóstico. Está diseñado para funcionar como una extensión de la lógica de control de la unidad, donde los parámetros de la interfaz se actualizan automáticamente durante el reinicio de la unidad o las secuencias de encendido.

Preguntas frecuentes

P: ¿La IS200ADIIH1AAA admite el intercambio en caliente dentro del bastidor de control de la unidad?

R: No. La IS200ADIIH1AAA no está diseñada para el intercambio en caliente. La alimentación de la unidad debe aislarse completamente antes de la instalación o extracción para evitar posibles daños a los pines de comunicación de alta velocidad o a la placa base de la unidad.

P: ¿Cuál es el propósito del relé de derivación integrado?

R: La tarjeta incorpora un relé de derivación para mantener la continuidad eléctrica del ISBus incluso si la unidad host está apagada. Esto garantiza que el segmento de LAN permanezca intacto, evitando que los fallos de comunicación se propaguen a otros nodos del ISBus.

Pautas de instalación en campo

• Sensibilidad estática: La tarjeta es muy sensible a las descargas electrostáticas (ESD). Siempre utilice una muñequera conectada a tierra y una alfombrilla antiestática durante la manipulación para evitar daños latentes en los microprocesadores integrados.
• Requisitos de interfaz: Esta tarjeta está estrictamente limitada a unidades AC/DC2000 equipadas con una tarjeta LDCC. Es incompatible con el control de unidades heredadas y las tarjetas LAN. Verifique la presencia de la tarjeta LDCC antes de intentar la instalación.
• Verificación de la configuración: Los parámetros se cargan desde la memoria de la unidad durante el encendido. Si no se establece la comunicación, verifique la configuración de ADII Node Number y ADINID utilizando el Control System Toolbox para asegurarse de que no haya conflictos de dirección de red en el ISBus.
