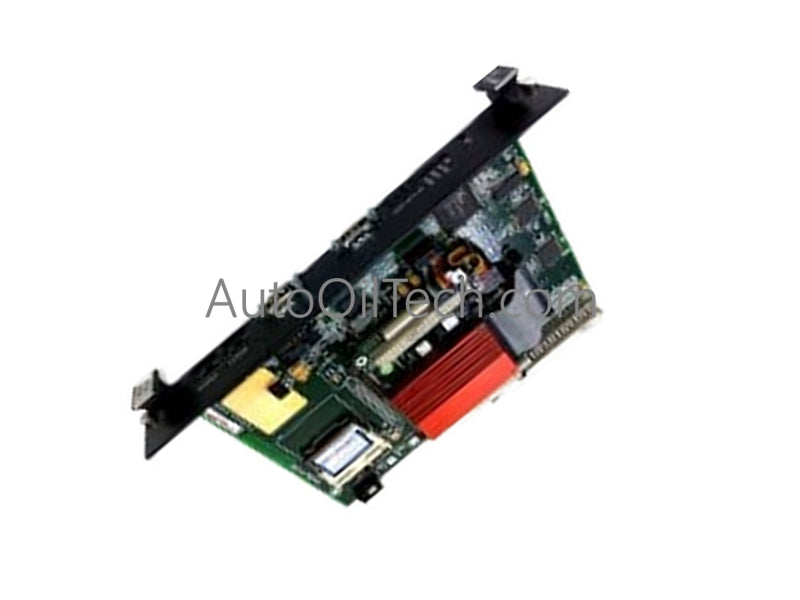

Módulo de capa de control de aplicación GE IS200ACLEH1BCB (IS215ACLEH1B)

Configurado para la ejecución de lógica a nivel de aplicación y procesamiento en tiempo real en las plataformas del Sistema de Control de Turbinas Mark VI, el General Electric IS200ACLEH1BCB (Módulo de Capa de Control de Aplicaciones IS200ACLEH1BCB / IS215ACLEH1B) proporciona ejecución física/eléctrica directa.

Desglose de sufijos y matriz de modelos

El modelo IS200ACLEH1BCB (también designado como IS215ACLEH1B) pertenece a la arquitectura del Sistema de Control de Turbinas Mark VI de General Electric. Basado en las reglas de configuración de números de pieza estándar, la designación base identifica el factor de forma del Módulo de Capa de Control de Aplicaciones, mientras que la cadena de sufijo específica codifica el nivel de revisión del procesador, la configuración de la memoria y la matriz de ensamblaje del hardware.

Especificaciones de hardware

Velocidad de comunicación del bus de la placa base e interfaces de red

El módulo incorpora microprocesadores de alta velocidad junto con 128 MB de memoria principal, 8 MB de DRAM y 4 MB de BIOS para ejecutar algoritmos precisos de control de turbinas. La compatibilidad con flash de firmware configurable y la velocidad de comunicación del bus de la placa base garantizan una transferencia de datos determinista en toda la infraestructura del sistema. Las interfaces Ethernet e ISBus integradas facilitan la comunicación fluida con otros componentes del sistema, mientras que el soporte de redundancia incorporado mejora el tiempo de actividad general del sistema.

Preguntas frecuentes

P: ¿El módulo de capa de control de aplicaciones admite el reemplazo en caliente con el sistema encendido?

R: No, la alimentación del rack y las fuentes de la placa base deben desenergizarse completamente antes de manipular o reemplazar el módulo General Electric IS200ACLEH1BCB para evitar fallas eléctricas y errores de comunicación del bus.

P: ¿Cómo interactúa el módulo con redes externas y racks de sistemas internos?

R: Utiliza interfaces Ethernet e ISBus dedicadas para la comunicación externa y entre pares, y se monta directamente en el rack de la placa excitadora EX2100.

Pautas de instalación en campo

Monte el módulo de forma segura dentro del gabinete del rack de la placa excitadora EX2100 designado, respetando las dimensiones físicas de 14.75 cm x 9.50 cm x 3.50 cm para garantizar un acoplamiento adecuado de la placa base. Dirija los cables de comunicación Ethernet e ISBus lejos de los conductos de excitación de alto voltaje para minimizar la interferencia electromagnética. Verifique que todas las conexiones del rack y las rutas de puesta a tierra estén completamente aseguradas antes de energizar el sistema.
