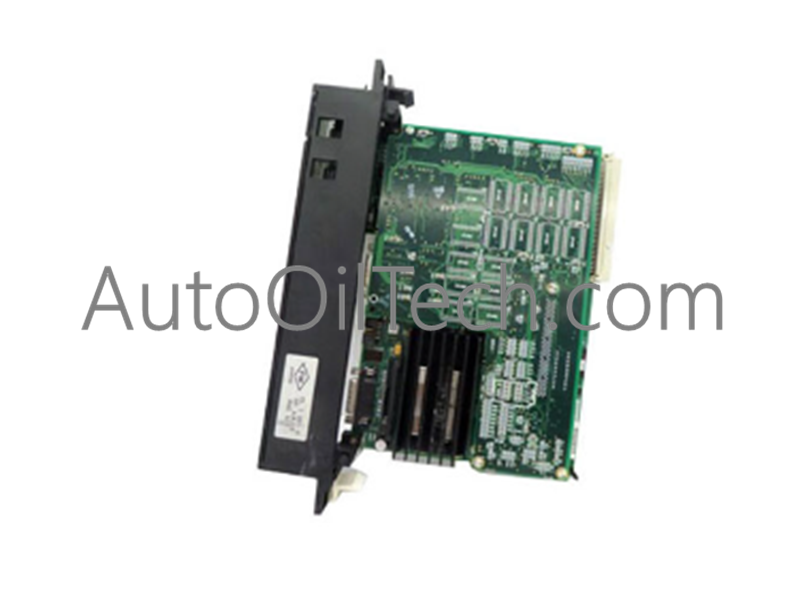

GE IC698CPE020 RX7i Unidad Central de Procesamiento

El GE IC698CPE020, también catalogado como el Módulo de Procesamiento Central IC698CPE020, sirve como la CPU principal de montaje en rack CPE020 utilizada para ejecutar procesamiento lógico en tiempo real y tareas de control de movimiento en plataformas PACSystem RX7i.

Desglose de sufijos y matriz de modelos

Especificaciones de hardware

Velocidad de comunicación del bus de la placa posterior y sincronización de red

Construido sobre la arquitectura de placa posterior VME64 de alto ancho de banda, el módulo de CPU ejecuta transferencias de datos de alta velocidad a través de la placa posterior del rack RX7i sin cuellos de botella de comunicación. El procesamiento interno de señales deterministas permite ciclos de escaneo submilisecondos en configuraciones de escalado de alta densidad de E/S. La compatibilidad con flash de firmware garantiza una alineación perfecta del reloj en tiempo real utilizando protocolos IEEE 1588 o NTP a través de puertos Ethernet duales integrados. El controlador Ethernet integrado admite los protocolos Ethernet Global Data (EGD), SRTP y Modbus/TCP para mantener una alta velocidad de comunicación del bus de la placa posterior en las capas de control de supervisión.

Preguntas frecuentes

P: ¿Qué lenguajes de programación y límites de bloques son compatibles con la CPU IC698CPE020?

R: El módulo admite lenguajes de programación de Diagrama de Escalera, Texto Estructurado, Diagrama de Bloques de Función y C. Admite hasta 512 bloques de programa individuales con un límite de tamaño máximo de bloque de 128 KB.

P: ¿Cómo funcionan los puertos Ethernet duales integrados con respecto a la configuración de IP?

R: Los dos conectores Ethernet RJ45 funcionan a través de un conmutador interno no administrado, compartiendo una única dirección IP para simplificar el cableado de red y admitiendo hasta 16 conexiones simultáneas de servidor web y FTP.

P: ¿Qué versión de software de desarrollo lógico se requiere para configurar el procesador?

R: La configuración del sistema y la descarga del programa requieren el software Proficy Machine Edition Logic Developer PLC versión 4.00 o superior.

Guías de instalación en campo

1. Verifique que la fuente de alimentación principal del rack RX7i esté completamente desenergizada antes de insertar o extraer el módulo de CPU de la Ranura 1 del chasis.
2. Alinee los bordes de la tarjeta del módulo con las guías de la tarjeta de la Ranura 1, deslizando la unidad hacia adentro hasta que los conectores de pines superior e inferior de la placa posterior VME encajen completamente.
3. Asiente firmemente las palancas de bloqueo superior e inferior de la placa frontal y apriete los tornillos de retención del panel a 0.8 Nm para asegurar la ruta de tierra del chasis.
4. Encamine los cables Ethernet y de comunicación serie blindados lejos de las líneas de CA de alto voltaje, conectando a tierra los blindajes de los cables en un solo punto para evitar la interferencia de ruido de bucle de tierra.
