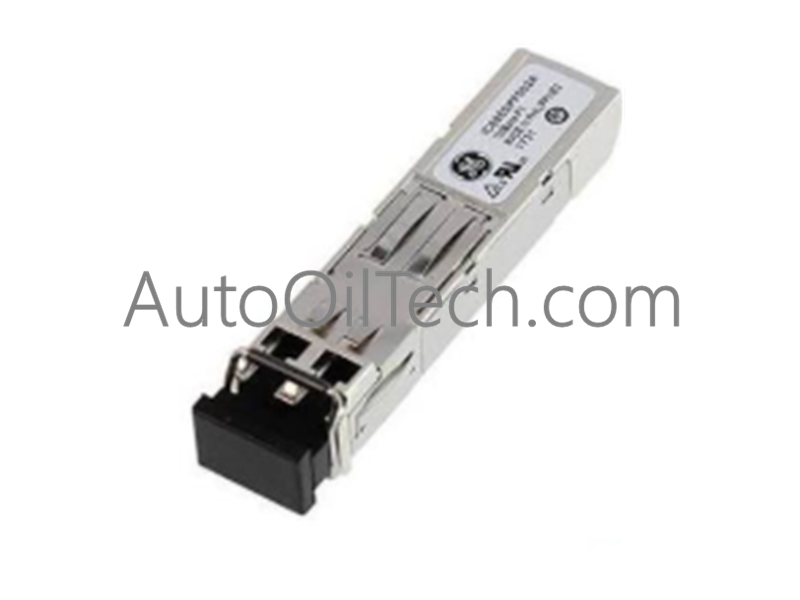

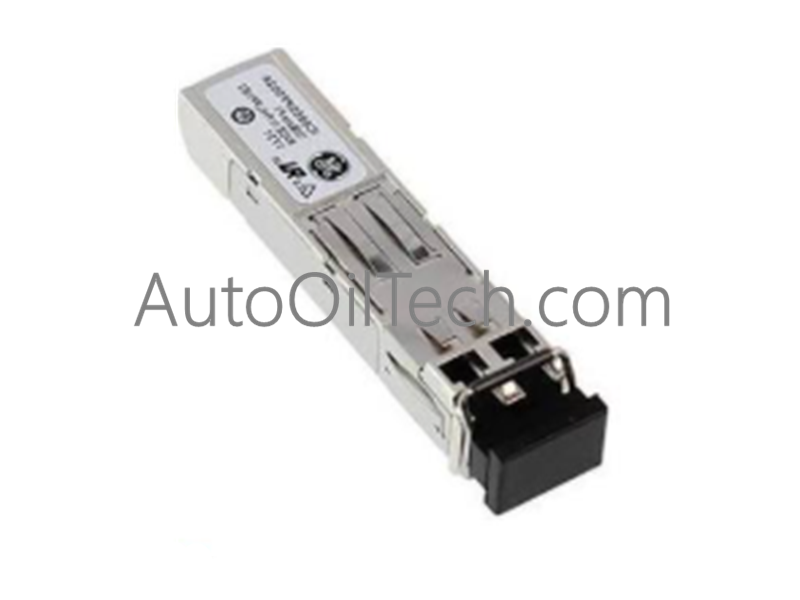

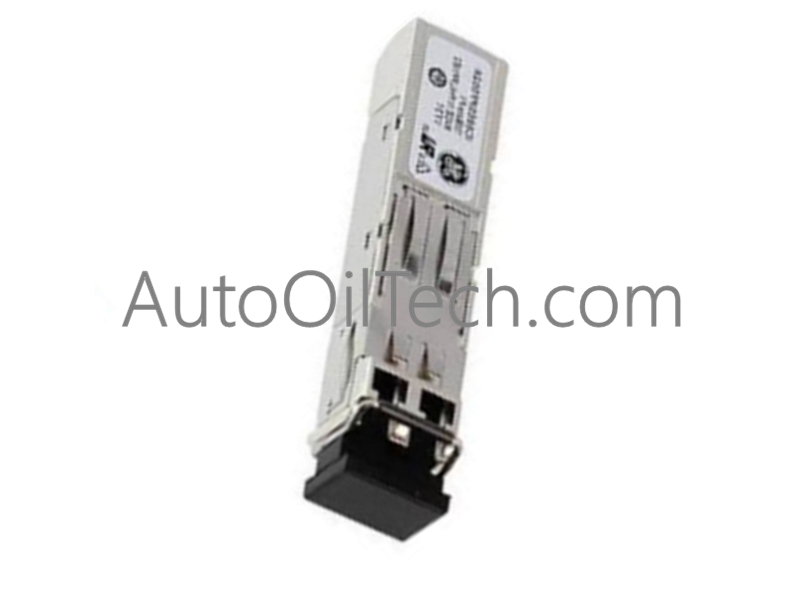

Módulo transceptor GE IC695SPF002

Configurado para conversión de red óptica e interfaz de escáner PROFINET en plataformas PACSystem RX3i, el GE IC695SPF002 (Módulo transceptor SFP IC695SPF002) proporciona ejecución física/eléctrica directa.

Desglose de sufijos y matriz de modelos

Especificaciones de hardware

Velocidad de comunicación del bus de la placa posterior y sincronización de red

El módulo transceptor óptico opera dentro de las arquitecturas de escáner PROFINET (PNS) y CPU RX3i, convirtiendo señales de placa posterior de cobre de alta velocidad en flujos de bits ópticos multimodo. La velocidad de comunicación determinista del bus de la placa posterior se mantiene en topologías de red en anillo, estrella y cadena sin introducir fluctuaciones en los paquetes de datos. La escalabilidad de la densidad de E/S de alta velocidad permite el escaneo sincronizado de bastidores remotos a través de enlaces de fibra de 2 km, mientras que la compatibilidad con el firmware flash a través de WinLoader garantiza una alineación precisa de la hora de la red y la ejecución del protocolo en redes deterministas PROFINET.

Preguntas frecuentes

P: ¿Cuál es la función principal de la ranura para tarjeta SD integrada en el conjunto del escáner anfitrión?

R: La tarjeta SD almacena los parámetros de nomenclatura del dispositivo de red, lo que permite una transferencia rápida de la configuración a los módulos de escáner PROFINET (PNS) de reemplazo sin necesidad de una conexión directa a la PC.

P: ¿Cuáles son las limitaciones térmicas de funcionamiento al ejecutar comunicaciones ópticas continuas?

R: El módulo admite temperaturas de funcionamiento estándar de hasta 60 °C, pero los límites máximos de temperatura de funcionamiento deben reducirse a 57 °C durante la transmisión continua de 100 Mbps.

P: ¿Se puede utilizar el puerto USB del panel frontal para el monitoreo diagnóstico permanente?

R: No, el puerto USB está estrictamente designado para actualizaciones de firmware temporales a través de WinLoader y no debe utilizarse como interfaz de diagnóstico o comunicación permanente.

Pautas de instalación en campo

1. Asegúrese de que la fuente de alimentación del rack RX3i host esté completamente desenergizada o siga los procedimientos de conexión en caliente ESD antes de insertar el transceptor SFP en el zócalo de la jaula del escáner designado.
2. Empuje firmemente el transceptor IC695SPF002 en la jaula SFP hasta que el pestillo mecánico encaje con un clic audible.
3. Retire las tapas protectoras antipolvo de los transceptores ópticos y los conectores LC/ST de fibra inmediatamente antes de acoplarlos para evitar la contaminación por partículas de polvo.
4. Mantenga los límites del radio de curvatura de la fibra óptica (mínimo 30 mm) a lo largo de las rutas de cableado y limpie las caras extremas de la fibra con toallitas ópticas sin pelusa antes de la conexión final.
