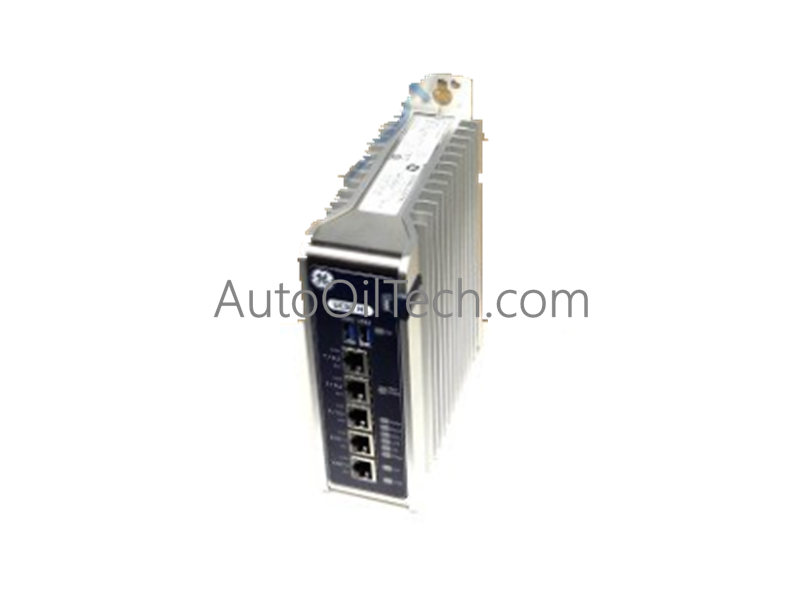

Procesadores de CPU GE IC695CPL410-AAAC

El GE IC695CPL410-AAAC, también catalogado como el CPU de controlador IC695CPL410, funciona como un componente de hardware dedicado para el procesamiento central y la ejecución lógica dentro de las redes de control PACSystems RX3i. La unidad ejecuta algoritmos de control en tiempo real, coordina transacciones de backplane de alta velocidad y gestiona enlaces de comunicación deterministas a través de colectores de E/S distribuidos conectados y sistemas de accionamiento.

Especificaciones de Hardware

Control Industrial y Dinámica de Accionamiento

• Velocidad de Comunicación del Bus Backplane y Ejecución de Procesamiento: La arquitectura de la CPU está diseñada para configuraciones de control de alta densidad, ejecutando barridos lógicos booleanos rápidos y rutinas matemáticas de punto flotante sobre un backplane paralelo basado en PCI. La estructura de memoria interna opera sincrónicamente con los parámetros de velocidad de comunicación del bus backplane, lo que permite actualizaciones de E/S deterministas y un procesamiento rápido de aplicaciones.
• Redes Deterministas Profinet y EtherNet/IP: El controlador cuenta con interfaces Ethernet integradas que soportan protocolos de red de comunicación deterministas como Profinet y EtherNet/IP. Esta capa de comunicación integrada proporciona actualizaciones a nivel de microsegundos para puntos de control críticos, manteniendo la sincronización de datos a través de buses de campo distribuidos sin agregar módulos de comunicación adicionales al rack principal.

Preguntas Frecuentes

P: ¿Cómo maneja el IC695CPL410-AAAC el almacenamiento del código de aplicación del usuario durante un corte de energía del sistema?

R: El controlador utiliza almacenamiento de memoria flash no volátil integrado junto con un mecanismo de respaldo de energía interno. En caso de una falla de energía, todas las configuraciones lógicas de usuario, estados de registro y firmware del sistema se escriben de forma segura en la memoria flash, eliminando la necesidad de una batería de respaldo de litio externa.

P: ¿Es la compatibilidad del flash del firmware retrocompatible con versiones anteriores del software de programación RX3i?

R: Las versiones de firmware para la serie IC695CPL410 requieren revisiones de línea base específicas del software de programación maestro. Antes de actualizar o flashear el firmware de la CPU, verifique la matriz de compatibilidad para asegurarse de que la versión de la herramienta de desarrollo pueda compilar y rastrear completamente las estructuras de registro actualizadas.

Directrices de Instalación en Campo

• Alineación del Diseño del Chasis, Restricciones de Espacio y Asiento Mecánico: Alinee el módulo de CPU de 0.45 kg con las pistas de la ranura maestra designadas del backplane universal RX3i. Deslice la unidad firmemente hacia atrás hasta que los pines PCI de alta densidad encajen correctamente dentro del conector del backplane y active las palancas de retención mecánicas superior e inferior. Mantenga un perímetro de espacio libre mínimo de 50 mm por encima y por debajo de la cara del módulo para facilitar la disipación de calor convectiva pasiva.
• Separación de Conductores, Restricciones de Canalización y Conexión a Tierra del Blindaje: Dirija todos los cables de comunicación y de red de programación dentro de conductos de cableado dedicados de baja tensión, separados de los alimentadores de corriente alterna de alta corriente o de los cables de salida de los variadores de velocidad. Conecte el borne de conexión a tierra del chasis principal del backplane directamente a la barra de tierra de cobre principal del armario de control utilizando una correa de conexión a tierra pesada y de baja resistencia para proteger el procesador interno del ruido electromagnético de alta frecuencia disperso.
