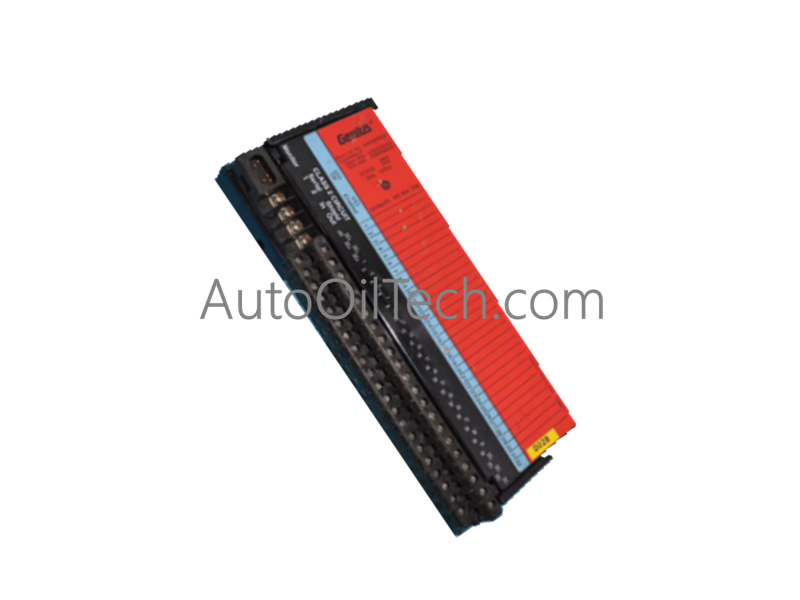

Bloque de salida de fuente GMR Genius GE IC660BRD024

Configurado para una modulación de carga discreta tolerante a fallos dentro de arquitecturas de seguridad crítica, el GE Fanuc IC660BRD024 (IC660BRD024 Genius GMR Source Output Block) proporciona ejecución física/eléctrica directa. El conjunto de terminales industriales opera como un votante de hardware principal de forma nativa en el nivel de hardware para impulsar cargas de salida discretas dentro de los subsistemas Genius Modular Redundancy (GMR).

Especificaciones del hardware

Comunicaciones de control y accionamiento industrial

• Licencias de velocidad de comunicación del bus de la placa base y procesamiento de tramas GMR El módulo se interconecta con el núcleo del procesador GMR a través de un enlace de bus serie Genius dedicado de paso de testigo. Esta capa de comunicación dedicada procesa bits de estado específicos del canal, palabras de fallo de diagnóstico y anulaciones programáticas en paralelo con el escaneo lógico principal de la CPU host, lo que evita cuellos de botella en el bus de la placa base durante las actualizaciones síncronas de estado de salida de 32 puntos.
• Configuraciones de grupo de votantes de alta disponibilidad y aislamiento de contraviraje El bloque ejecuta votación de hardware localizada cuando se organiza en matrices multibloque de alta disponibilidad. En la configuración de salida en T, dos bloques IC660BRD024 conectados en paralelo suministran corriente a un lado de una carga con conexión a tierra externa. En el diseño de salida en H, dos unidades de origen se conectan en paralelo al lado alto de la carga, mientras que dos bloques de sumidero correspondientes controlan el lado bajo. Los diodos de bloqueo internos y las resistencias de retroalimentación aíslan cada uno de los 32 puntos, evitando que las corrientes de contraviraje corrompan los bucles lógicos votados.

Preguntas frecuentes

P: ¿Qué fallos programáticos o eléctricos se manifiestan si la corriente de contraviraje ingresa a un bloque no seleccionado en un diseño de salida en T?

R: Los diodos de bloqueo integrados de fábrica absorben el potencial entrecruzado, bloqueando la propagación de la corriente hacia atrás. Al mismo tiempo, las resistencias de retroalimentación incorporadas dirigen las métricas de señal localizadas al motor de diagnóstico interno, que registra una palabra de fallo de E/S activa en el bus Genius sin disparar módulos paralelos adyacentes.

P: ¿Se puede reconfigurar el bloque IC660BRD024 a través del Monitor portátil Genius mientras el subsistema GMR está encuestando activamente?

R: No, cambiar las propiedades del canal o modificar la dirección del bloque requiere colocar el módulo objetivo en un modo de configuración fuera de línea. Intentar ajustar los parámetros mientras el bus serie está encuestando activamente provoca un fallo de nodo faltante en la red, lo que desplaza los bloques votados restantes a sus estados de seguridad configurados.
