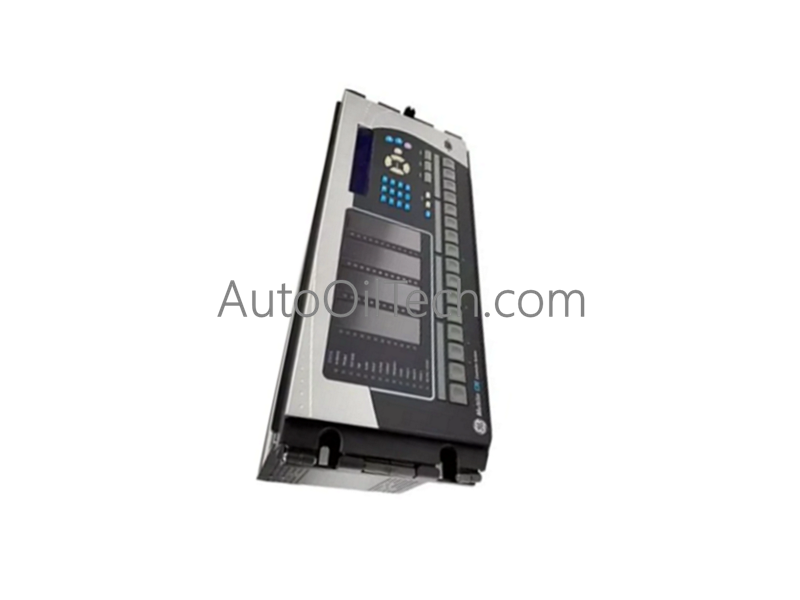

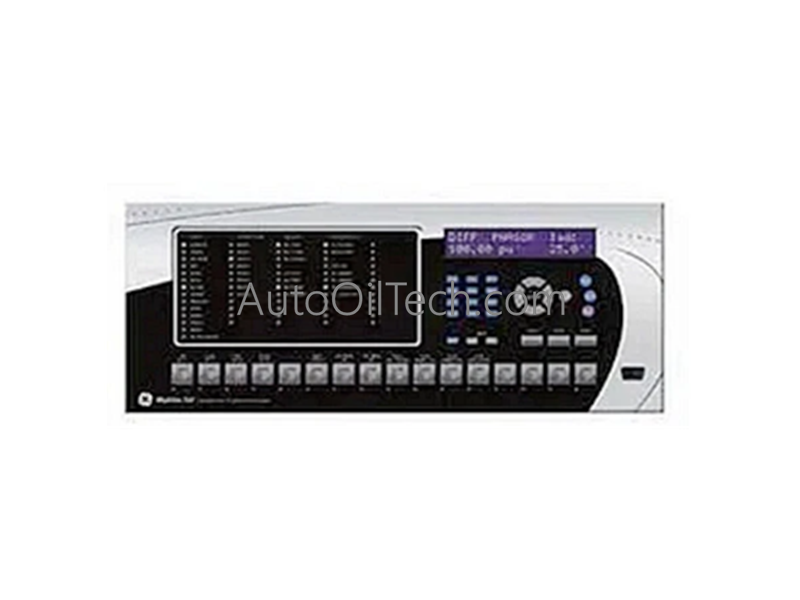

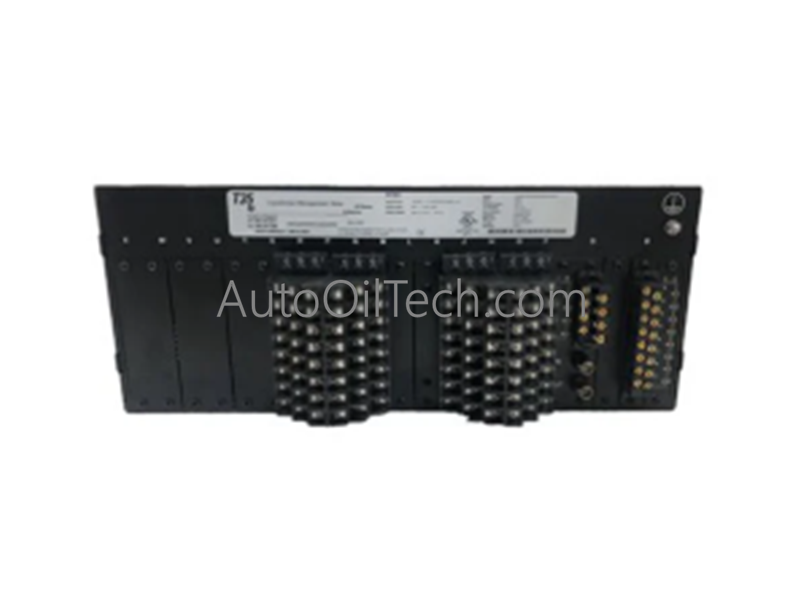

Relé de protección de generador GE G60E00HCHF8LH6TM8NP6CU6CW6C

El GE Multilin G60E00HCHF8LH6TM8NP6CU6CW6C sirve como relé de protección de generador primario UR G60 utilizado para ejecutar la evaluación de parámetros multifásicos, el aislamiento de fallas de protección y la actuación de control del interruptor en todas las plataformas de generación de energía. Configurado dentro de una carcasa industrial para montaje en bastidor, el nodo de protección de estado sólido proporciona ejecución física/eléctrica directa para monitorear unidades térmicas, de gas e hidráulicas grandes de forma nativa en el nivel de hardware.

Especificaciones de hardware

Control industrial e infraestructura de sistemas distribuidos

• Velocidad de comunicación del bus de la placa posterior y restricciones de procesamiento La arquitectura de procesamiento interno utiliza procesadores lógicos de alta velocidad para resolver ecuaciones de protección concurrentes, incluidos los vectores de diferencial del generador y pérdida de campo. El subsistema de conversión central escanea las formas de onda de corriente y voltaje multifásicas entrantes de forma nativa en el nivel de hardware, asegurando que las señales de disparo se ejecuten a través del bus de la placa posterior local a los relés de salida dentro de umbrales fijos de microsegundos para minimizar la propagación de fallas.
• Redes deterministas Profinet / EtherNet/IP y protocolos de subestación La capa de interfaz opera pilas de red nativas que admiten comunicación concurrente a través de arquitecturas IEC 61850, Modbus TCP y DNP3. Este alto ancho de banda garantiza que el escalado del estado de E/S en tiempo real y los registros de eventos pasen limpiamente a la red SCADA de la planta, mientras que los diagnósticos de validación de fondo y la sincronización de hora IEEE 1588 mantienen la latencia de serialización de la red en un mínimo base bajo cargas de falla de línea severas.

Preguntas frecuentes

P: ¿Cómo funciona el elemento de comprobación de sincronización integrado antes de la actuación del interruptor?

R: El circuito de comprobación de sincronización evalúa la amplitud de voltaje, el delta del ángulo de fase y los parámetros de deslizamiento de frecuencia entre el generador en funcionamiento y el bus de servicio energizado. El contacto de salida del relé permanece bloqueado hasta que estos tres vectores convergen dentro de los límites de la ventana programados por el usuario, evitando el estrés mecánico y los transitorios eléctricos severos en el eje de la turbina-generador durante el cierre del interruptor.

P: ¿Qué protección operativa ocurre si la fuente de energía auxiliar experimenta una caída transitoria por debajo de los umbrales operativos nominales?

R: El bloque de acondicionamiento de energía interno cuenta con condensadores de almacenamiento de energía de alta capacidad diseñados para proporcionar una ventana de funcionamiento de hardware. Si la fuente de alimentación entrante cae brevemente, los rieles lógicos de CC internos permanecen estables durante una duración específica de milisegundos, lo que permite que el núcleo de procesamiento del relé finalice el registro de fallas y mantenga la integridad de los datos del sensor antes de que se produzca un apagado ordenado.
