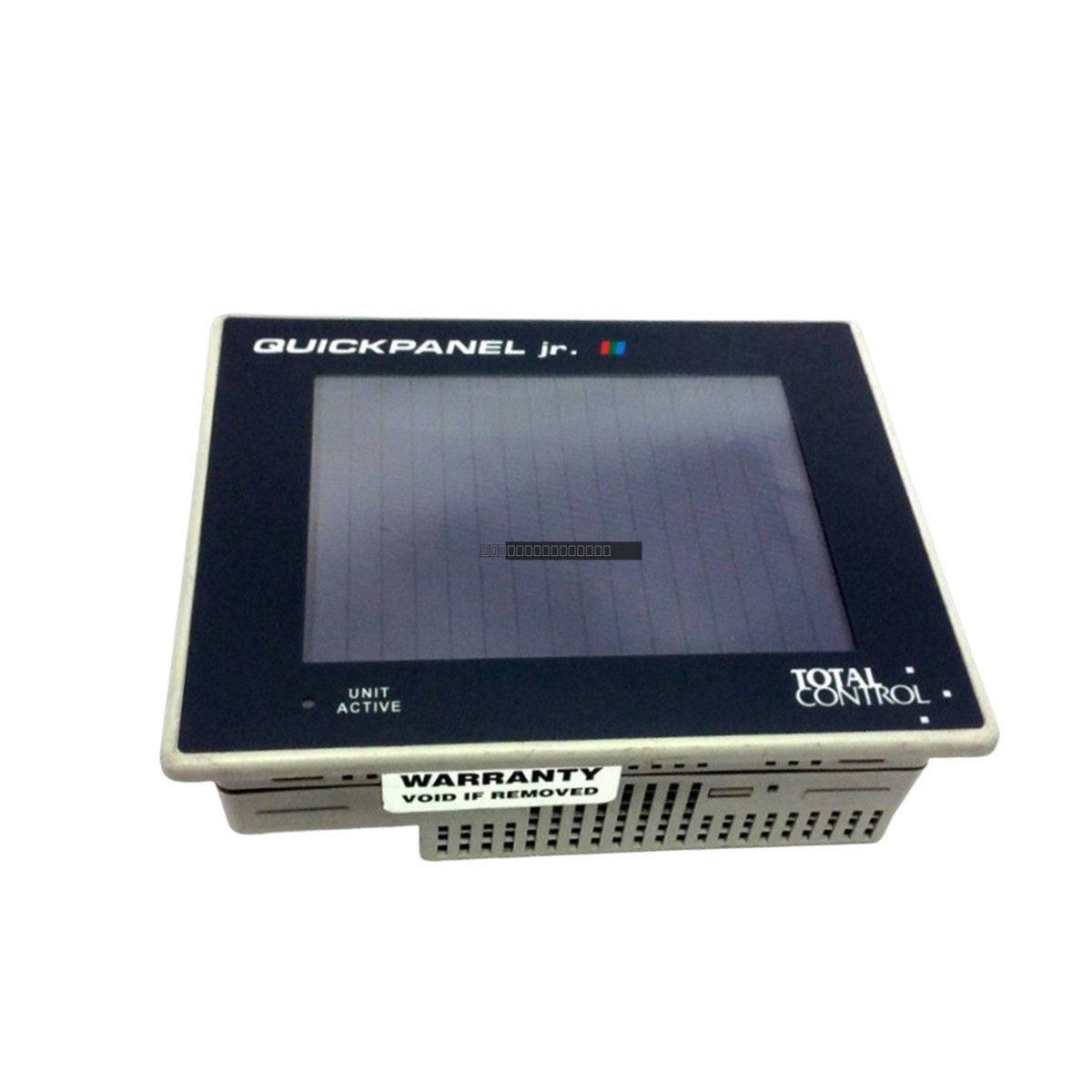

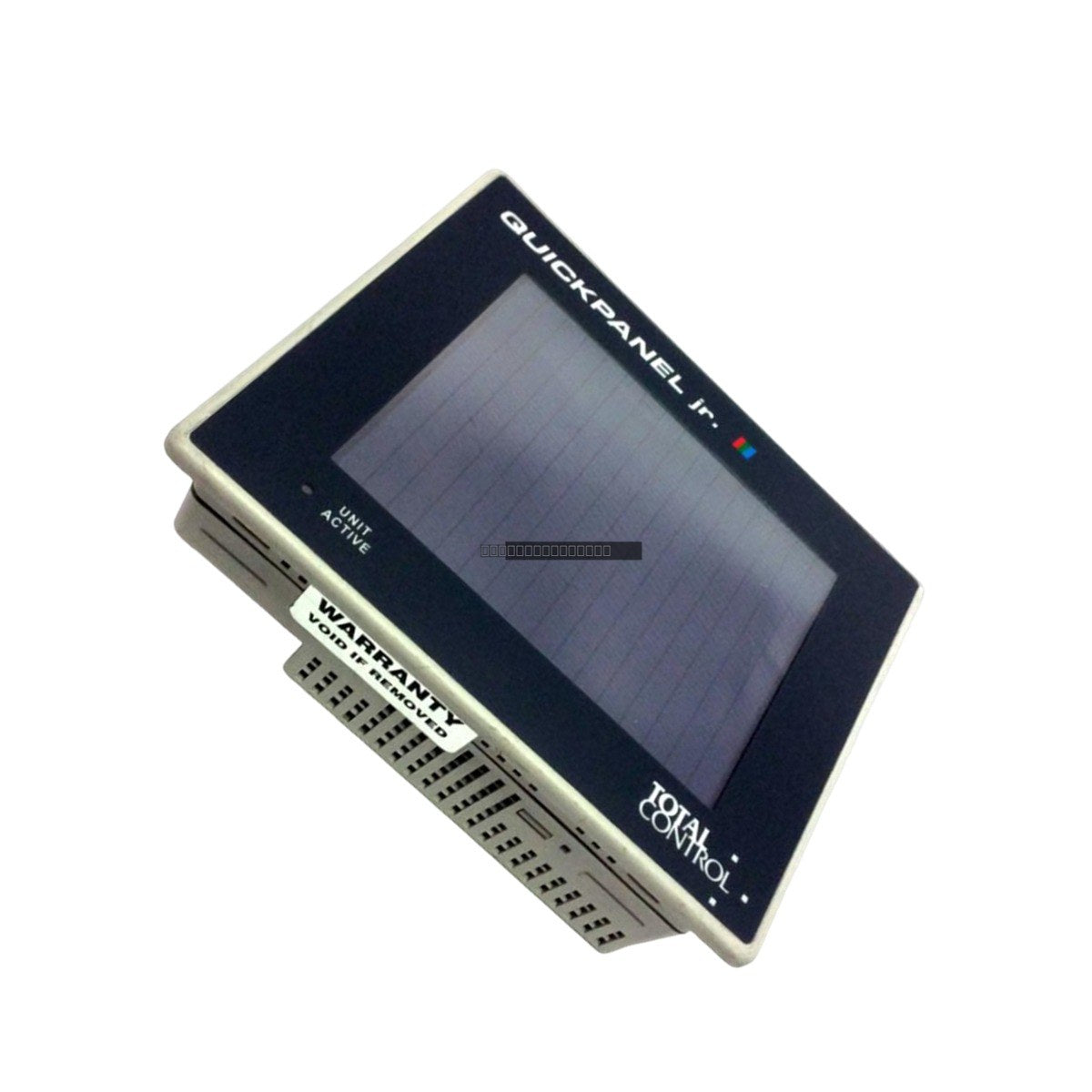

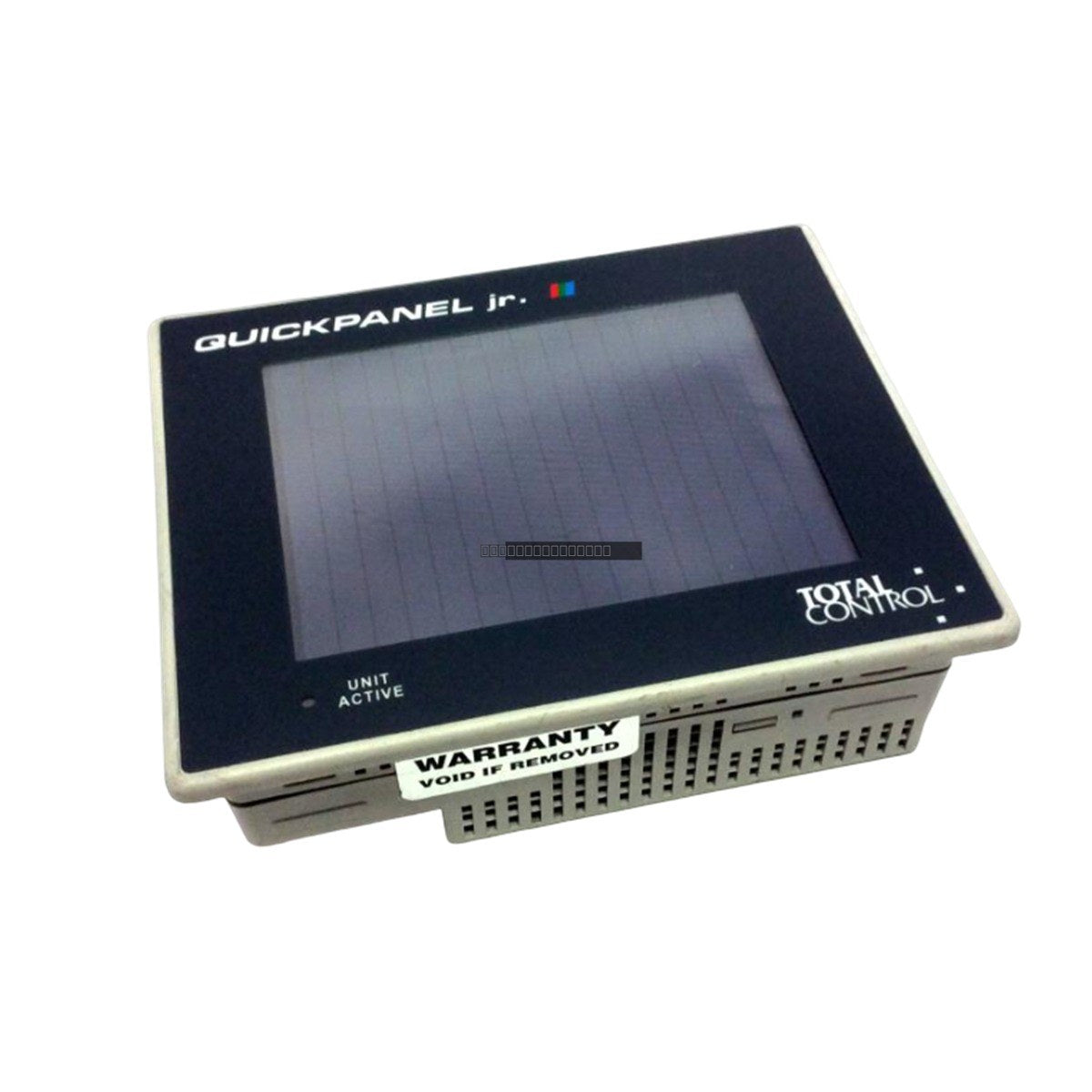

GE Fanuc QPK3D200S2P QuickPanel Jr. HMI de pantalla táctil STN a color de 5,7 pulgadas

Descripción

El GE Fanuc QPK3D200S2P es una interfaz de operador de pantalla táctil en color STN de 5,7 pulgadas que pertenece a la serie QuickPanel Jr. Este módulo HMI está diseñado para reemplazar los controles mecánicos y las luces indicadoras tradicionales, proporcionando una interfaz digital centralizada para el control de la máquina y la supervisión del estado en entornos de automatización industrial. Es adecuado para aplicaciones como la fabricación de automóviles, el tratamiento de aguas y la manipulación de materiales, donde se requieren diagnósticos de proceso precisos y una respuesta rápida del operador para minimizar el tiempo de inactividad y mantener el rendimiento.

Características

• Pantalla LCD en color STN de 5,7 pulgadas con resolución de 320 x 240 píxeles.
• Memoria EPROM Flash de 2 MB para almacenamiento y ejecución de aplicaciones.
• Caja con clasificación NEMA 4X/12 e IP65 para protección contra la entrada de polvo y agua.
• Soporte multiprotocolo para la integración con los principales PLC y redes industriales, incluyendo Modbus Plus, Profibus y DeviceNet.
• Diseño compacto optimizado para montaje en panel en arquitecturas de control con espacio limitado.

Aplicaciones

Esta unidad está diseñada para su uso en varios sectores industriales, incluyendo:

• Líneas de montaje de automoción
• Instalaciones de tratamiento de agua y aguas residuales
• Sistemas de manipulación de materiales y logística
• Automatización general de fábricas y control de procesos

Especificaciones técnicas

Directrices de instalación

• Asegúrese de que el recorte del panel esté preparado de acuerdo con las especificaciones del fabricante para mantener el sellado NEMA 4X/12.
• Verifique que la fuente de alimentación sea de 24 VDC y que esté correctamente fusionada antes de la conexión.
• Utilice cables de comunicación blindados para minimizar la interferencia EMI en entornos industriales con alto ruido.
• Asegure una ventilación adecuada alrededor de la unidad para mantener las temperaturas de funcionamiento dentro del rango de 0 a 50 grados Celsius.
• Siempre apague el sistema antes de instalar o retirar el módulo para evitar daños eléctricos.

Preguntas frecuentes

¿Es esta unidad compatible con todas las marcas de PLC?

El QPK3D200S2P es compatible con una amplia gama de protocolos industriales y PLC. Sin embargo, la conectividad específica puede requerir módulos de expansión opcionales o configuraciones de controlador específicas. Verifique sus requisitos de red con la lista de compatibilidad de protocolos de la unidad.

¿Cuál es la clasificación de protección de entrada?

La unidad tiene clasificación NEMA 4X/12 e IP65, lo que significa que está protegida contra la entrada de polvo y chorros de agua a baja presión, lo que la hace adecuada para entornos de lavado cuando se monta correctamente.
