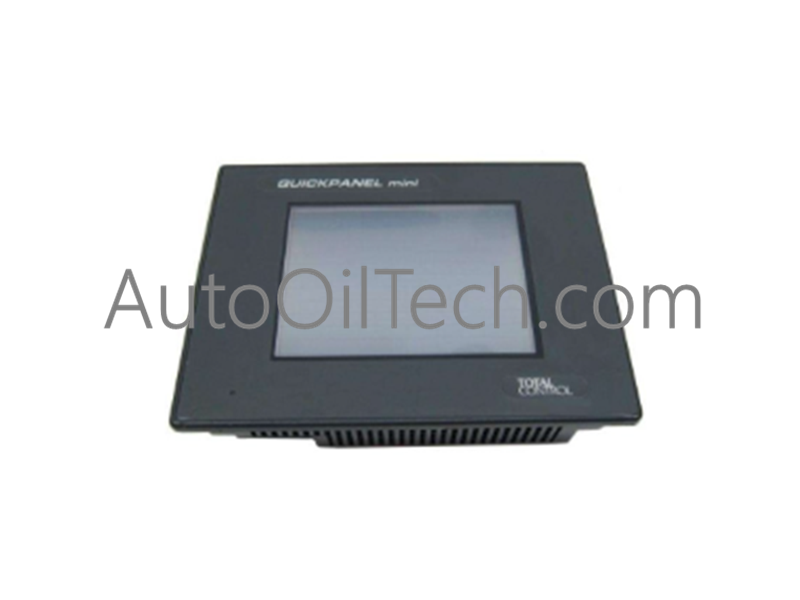

GE Fanuc QPGCTDE0000 QuickPanel
No reviews
In stock!
- Part Number: QPGCTDE0000
- Brand: GE FANUC
- Type: Interfaces de Operador
- Barcode: USA
Compartir
Descripción del Producto
El GE Fanuc QPGCTDE0000, también catalogado como la interfaz de operador QuickPanel QPGCTDE0000, funciona como un componente de hardware dedicado para la visualización en tiempo real localizada y el control del sistema dentro de las plataformas PLC de GE Fanuc.
Especificaciones de hardware
| Parámetro | Especificación |
|---|---|
| Modelo | QPGCTDE0000 |
| Marca | GE Fanuc Total Control |
| Origen | EE. UU. |
| Peso | 5.5 lbs (2.5 kg) |
| Dimensiones | 8.46 in x 6.69 in x 2.36 in (215 mm x 170 mm x 60 mm) |
| Temperatura de funcionamiento | 0 a 50 grados C |
| Consumo de energía | 20 W máximo |
| Voltaje de entrada | 24 VCC |
| Tamaño de pantalla | 7.4 in |
| Tipo de pantalla | LCD TFT a color (VGA) |
| Clasificación de la carcasa | NEMA Tipo 4X/12, IP65 |
| Memoria integrada | EPROM Flash de 4 MB |
| Interfaz de red | Puerto Ethernet 10 Base-T |
| Puertos de comunicación | Puertos seriales duales, puerto de descarga, puerto de impresora |
| E/S de audio y auxiliar | Salida de línea de sonido, altavoz, zumbador, salida de alarma del sistema, reinicio remoto de entrada |
| Software de programación | QuickDesigner Versión 3.7 |
Compatibilidad de flash de firmware y escalado de densidad de E/S
El GE Fanuc QPGCTDE0000 utiliza una arquitectura EPROM Flash de 4 MB integrada para expandir la capacidad de la memoria de la aplicación, lo que permite una lógica de navegación de pantalla compleja y la ejecución de gráficos de diagnóstico de varias páginas sin degradación del rendimiento de la CPU. La compatibilidad de flash de firmware en toda la familia QuickPanel permite el mapeo directo de registros y el intercambio de datos determinista a través de la interfaz de red Ethernet 10 Base-T integrada. La capa de mapeo de alta densidad de E/S admite el seguimiento de etiquetas en paralelo a través de registros PLC locales y dispositivos seriales externos, minimizando la latencia de transferencia de bus a través de comunicaciones RS-232 y RS-422 diferenciales.
Preguntas frecuentes
P: ¿Qué precauciones deben observarse durante la inserción o extracción de una tarjeta Compact Flash en el QPGCTDE0000?
R: Asegúrese de que la función ACCESO a la tarjeta Compact Flash esté configurada en APAGADO y verifique que el LED de ACCESO esté apagado antes de la inserción o extracción de la tarjeta para evitar la corrupción de la memoria del hardware.
P: ¿Qué señales de salida auxiliares discretas están integradas en el bloque de interfaz QPGCTDE0000?
R: El terminal cuenta con cuatro salidas discretas: un contacto de salida de alarma del sistema, una línea de unidad de altavoz externa, una salida de zumbador dedicada y un puerto de salida de sonido a nivel de línea.
Directrices de instalación en campo
Asegúrese de que todos los cables de señal y comunicación (incluidas las interfaces Ethernet y seriales) estén aislados de las líneas de CA de alto voltaje en conductos de cables separados. Conecte el terminal de tierra de la carcasa y el blindaje del cable directamente a un punto de tierra de seguridad funcional de baja impedancia y un solo punto para mitigar la descarga electrostática y la interferencia electromagnética. Mantenga un espacio libre perimetral mínimo de 100 mm alrededor de las rejillas de ventilación superiores y laterales para permitir una refrigeración por convección de aire natural sin obstáculos durante los ciclos operativos continuos.
