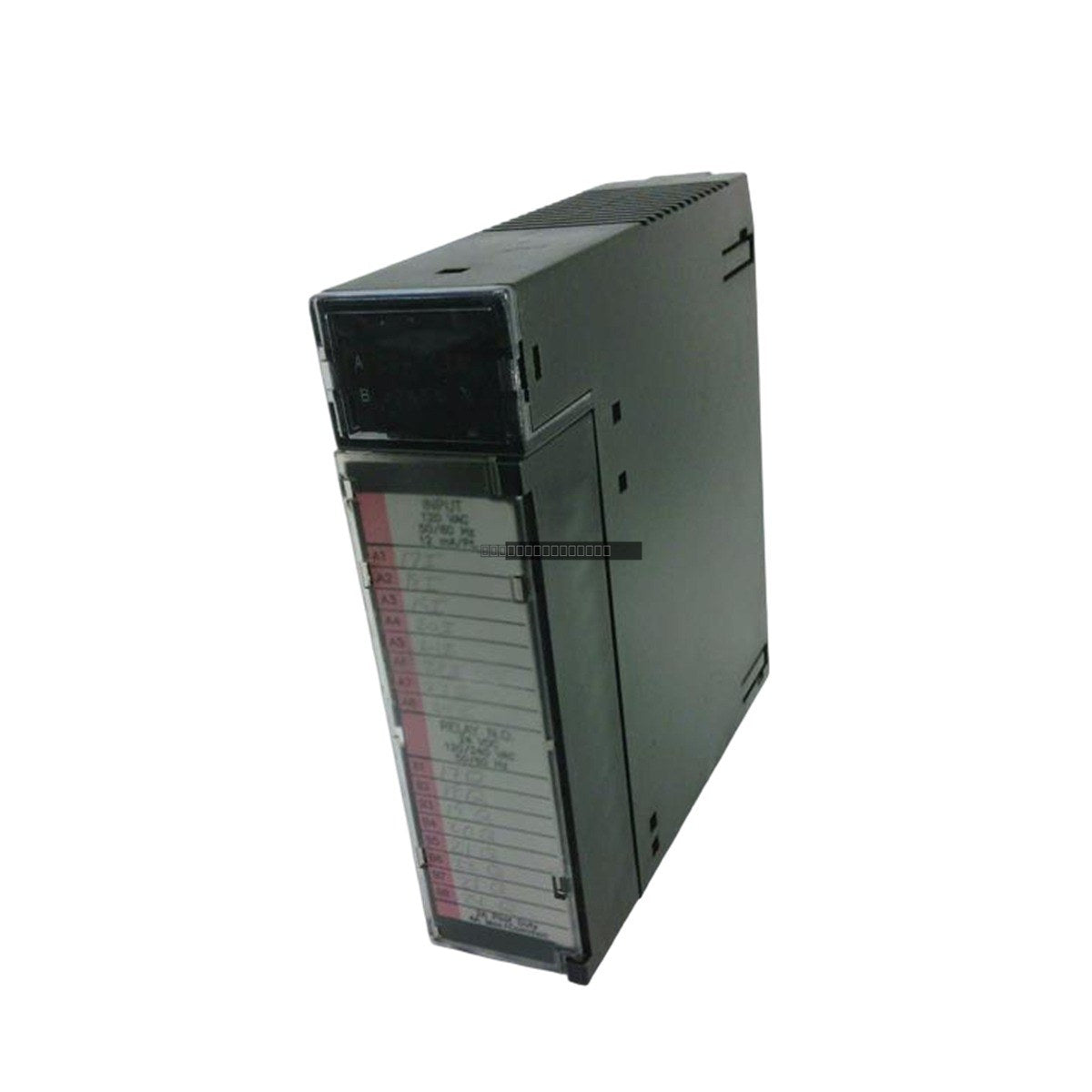

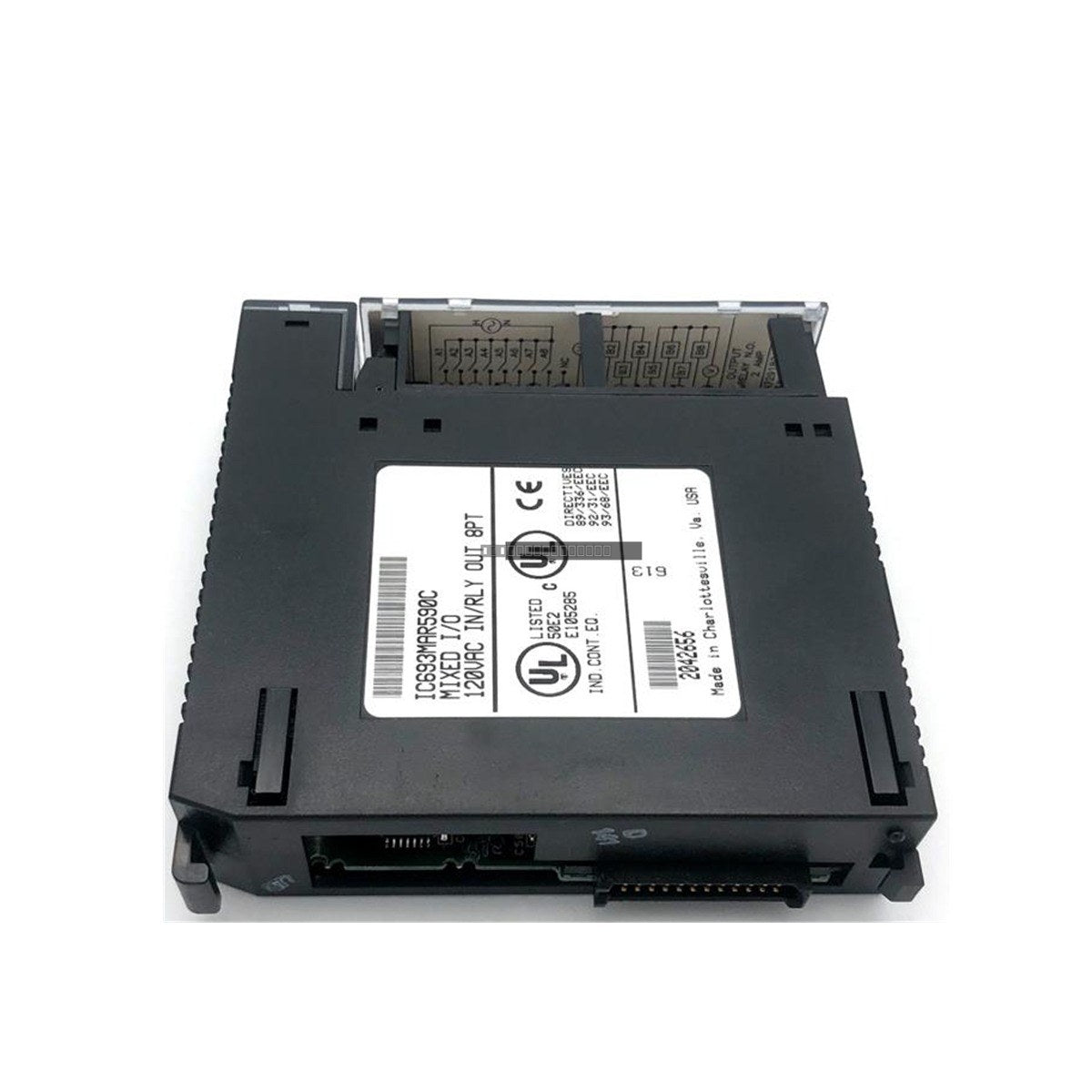

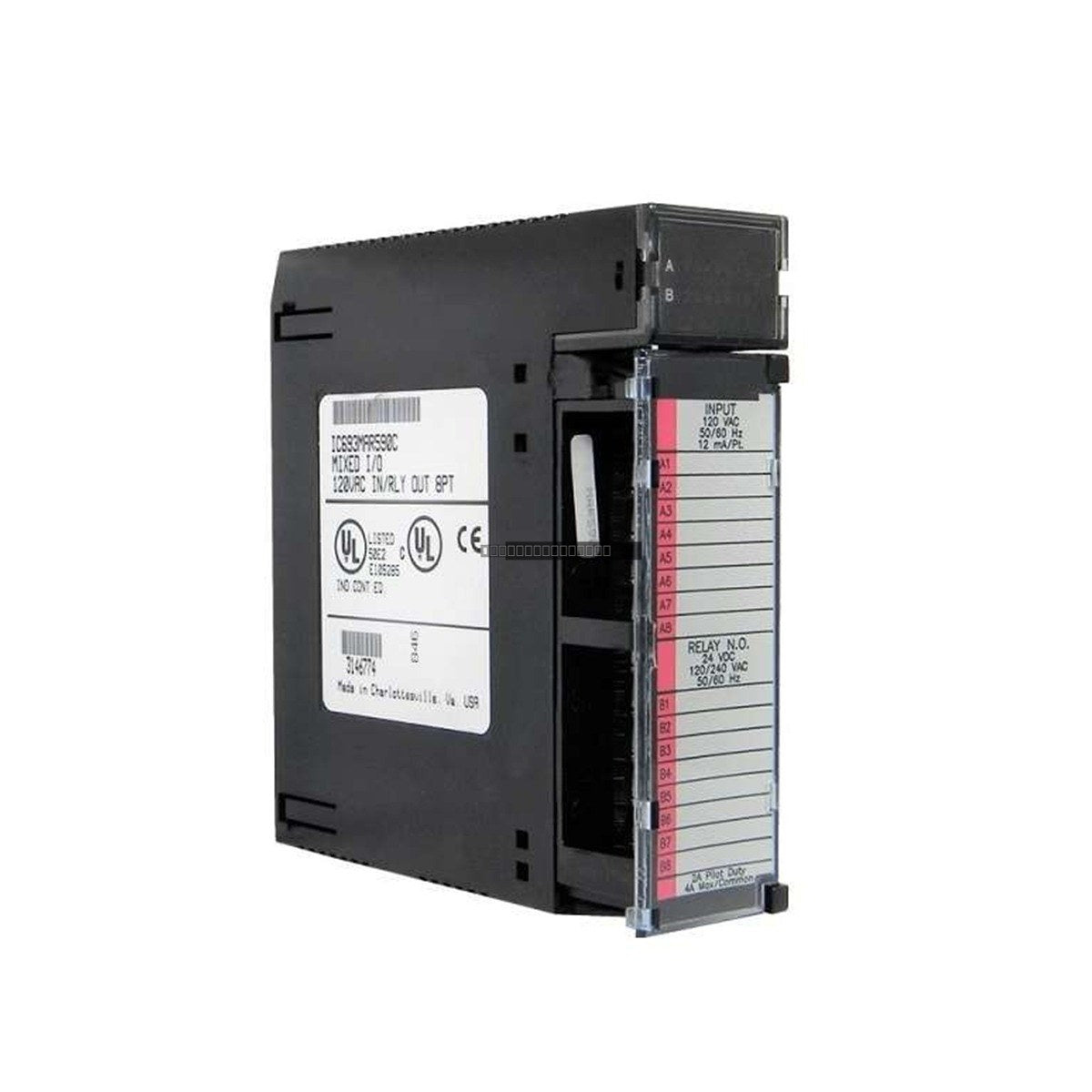

Módulo de E/S Mixta Serie 90-30 GE Fanuc IC693MAR590

Descripción

El IC693MAR590 es un módulo de entrada/salida combinado diseñado para la plataforma PLC GE Fanuc Series 90-30. Este módulo integra 8 canales de entrada de CA y 8 canales de salida de relé en un único conjunto compacto. Está diseñado para entornos automatizados exigentes, incluyendo la generación de energía, la minería y el procesamiento de petróleo y gas, donde facilita el control de dispositivos de campo como contactores de motor, válvulas e interruptores de control. El módulo proporciona un aislamiento eléctrico de 1500 V RMS entre los circuitos de campo y la lógica interna para minimizar la interferencia de ruido y mejorar la fiabilidad del sistema.

Características

• 8 canales de entrada de CA con aislamiento óptico.
• 8 canales de salida de relé mecánico para una conmutación de carga versátil.
• Aislamiento de 1500 V RMS entre los circuitos de campo y lógicos.
• Admite un amplio rango de voltajes de entrada de CA (0 a 132 VCA).
• Compatible con cargas de campo de CC y CA en las salidas de relé.

Aplicaciones

Este módulo es adecuado para aplicaciones de control discreto en sistemas de automatización industrial, específicamente donde se requieren tipos de señal mixtos en una sola ranura de rack. Se utiliza comúnmente para la interfaz con dispositivos de campo de alta corriente que requieren aislamiento de contacto físico.

Especificaciones Técnicas

Pautas de Instalación

• Asegúrese de que el rack del PLC esté apagado antes de insertar o extraer el módulo para evitar daños eléctricos.
• Verifique que el módulo esté completamente encajado en el conector del backplane y asegurado con el mecanismo de bloqueo integrado.
• Utilice un cableado blindado apropiado para las entradas de campo para reducir el ruido EMI/RFI en entornos de alta interferencia.
• Asegúrese de que la carga de salida del relé no exceda la corriente nominal máxima (2A) o los límites de corriente de arranque (5A) para evitar la degradación del contacto.
• Mantenga un flujo de aire adecuado dentro del gabinete para asegurar que el módulo opere dentro del rango de temperatura de 0 a 60 grados C.

Preguntas Frecuentes

¿Cuál es la función principal del IC693MAR590?
Es un módulo de E/S mixto que proporciona 8 entradas de CA y 8 salidas de relé para el sistema PLC Series 90-30, permitiendo tanto el monitoreo como el control de dispositivos de campo.

¿Este módulo requiere energía externa para las salidas de relé?
Sí, el módulo requiere 24 VCC para accionar las bobinas de relé internas, además de los 5 VCC necesarios para la lógica del backplane.
