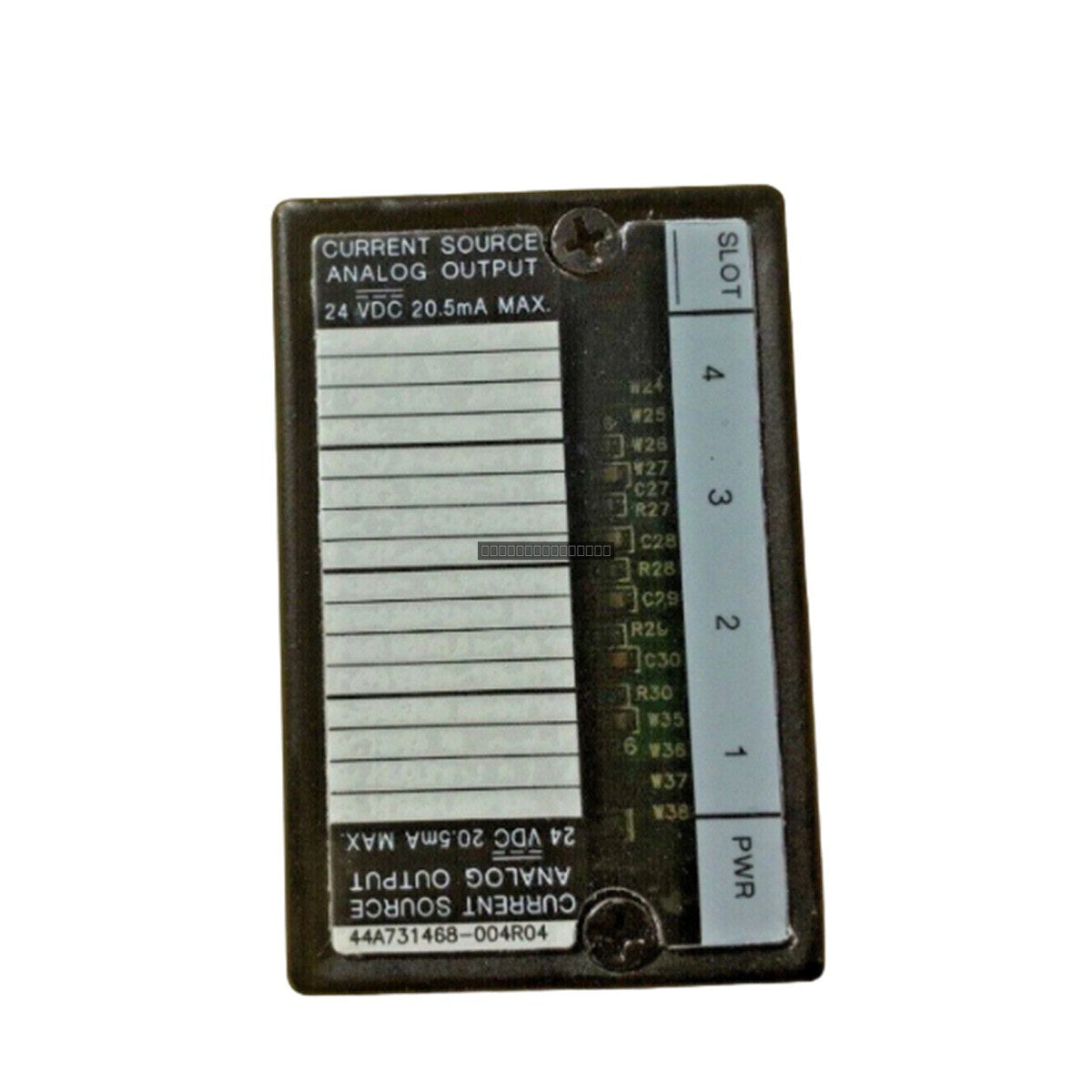

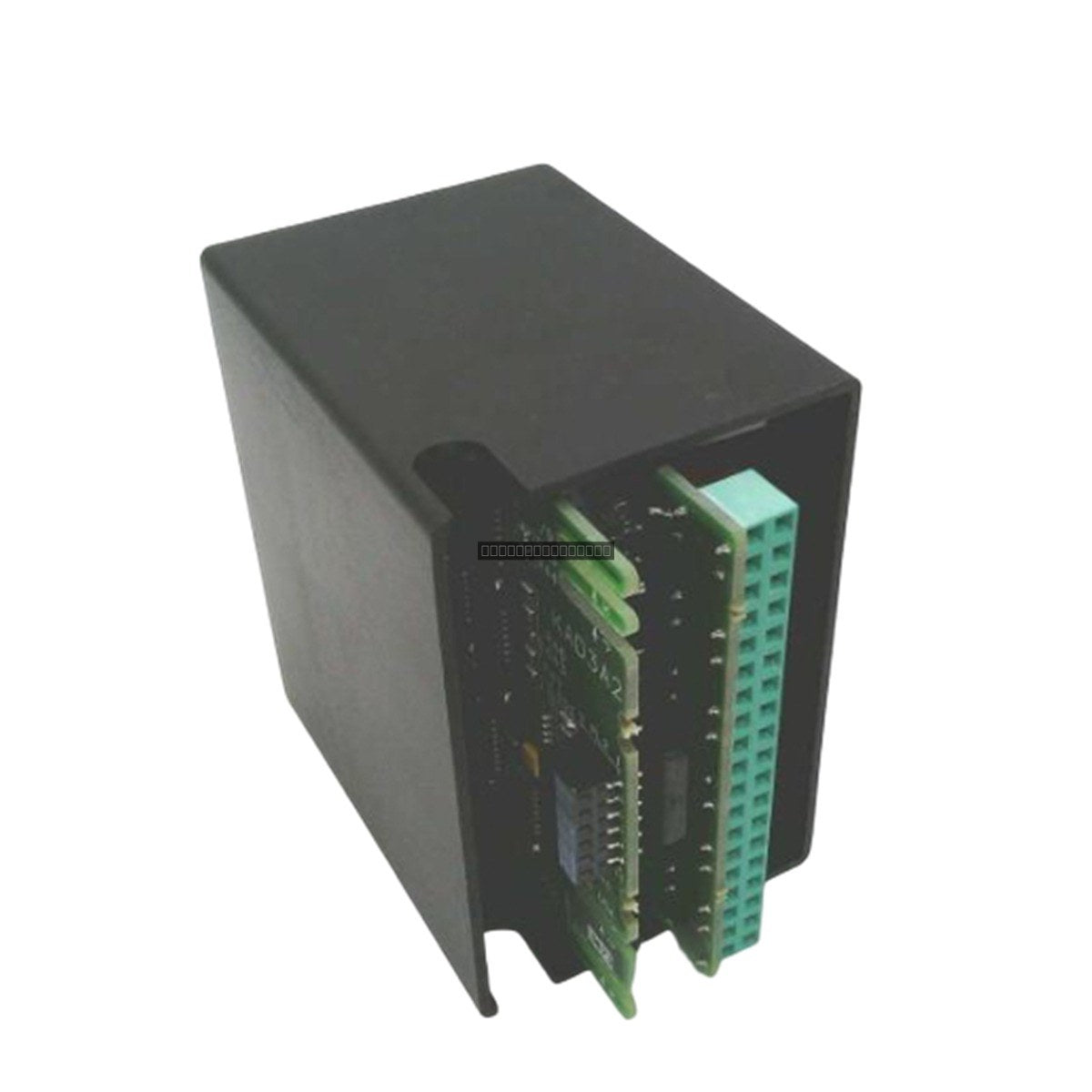

Módulo de salida analógica de control de campo GE Fanuc IC670ALG320

Descripción

El GE Fanuc IC670ALG320 es un módulo de salida analógica de 4 canales diseñado para el sistema de E/S de control de campo. Este módulo convierte las señales de control digital de un procesador host en salidas precisas de corriente o voltaje analógicas, lo que facilita el control de actuadores industriales, la regulación de válvulas, compuertas y posicionadores. Se utiliza ampliamente en entornos de automatización de procesos, incluida la generación de energía, el petróleo y el gas, y la fabricación de productos químicos, donde se requiere una estabilidad de señal de alta resolución.

Características

• Cuatro canales de suministro independientes para salida de corriente o voltaje.
• Rangos de salida configurables: 0-20 mA, 4-20 mA, 0-10 VCC y 0-12.5 VCC.
• Resolución de conversión digital a analógica de 12 bits.
• Filtrado EMI integrado y aislamiento de tierra para proteger la integridad de la señal contra el ruido eléctrico.
• Indicadores LED en el panel frontal para monitorear la energía de campo y el estado del bus de la placa posterior.
• Configurable a través de enlaces de puente externos en el bloque de terminales o ajuste de registro interno.

Aplicaciones

Este módulo es adecuado para aplicaciones que requieren un control analógico preciso, como válvulas de control de modulación, referencias de velocidad de variadores de frecuencia (VFD) y control de posición para actuadores industriales. Es compatible con las arquitecturas Field Control y Rx7i PACSystems.

Especificaciones técnicas

Pautas de instalación

• Asegúrese de que la alimentación del sistema esté desconectada antes de instalar o retirar el módulo del portador.
• Utilice cableado de par trenzado blindado de grado de instrumentación para minimizar la susceptibilidad a la interferencia electromagnética.
• Verifique que la fuente de alimentación externa de 24 VCC esté dentro del rango de 20-29 VCC y cumpla con los requisitos de ondulación.
• Configure los rangos de salida utilizando la configuración de puente adecuada en el conjunto del bloque de terminales antes de aplicar energía.
• Mantenga una ventilación adecuada en el gabinete para gestionar la disipación térmica, que puede alcanzar hasta 4.3 vatios.
• Asegúrese de que el módulo esté instalado en un ambiente limpio y seco, libre de polvo conductivo e ingreso de líquidos.

Preguntas frecuentes

¿Es compatible este módulo con todos los sistemas de control de campo?

El IC670ALG320 está diseñado para la serie de E/S de control de campo y también es compatible con arquitecturas específicas de Rx7i PACSystems. Verifique la compatibilidad de su rack específico y la unidad de interfaz de bus (BIU) antes de la instalación.

¿Cómo cambio el rango de salida?

El rango de salida se puede modificar ajustando los enlaces de puente externos ubicados en el conjunto del bloque de terminales de montaje o configurando los registros internos a través de un programador portátil.
