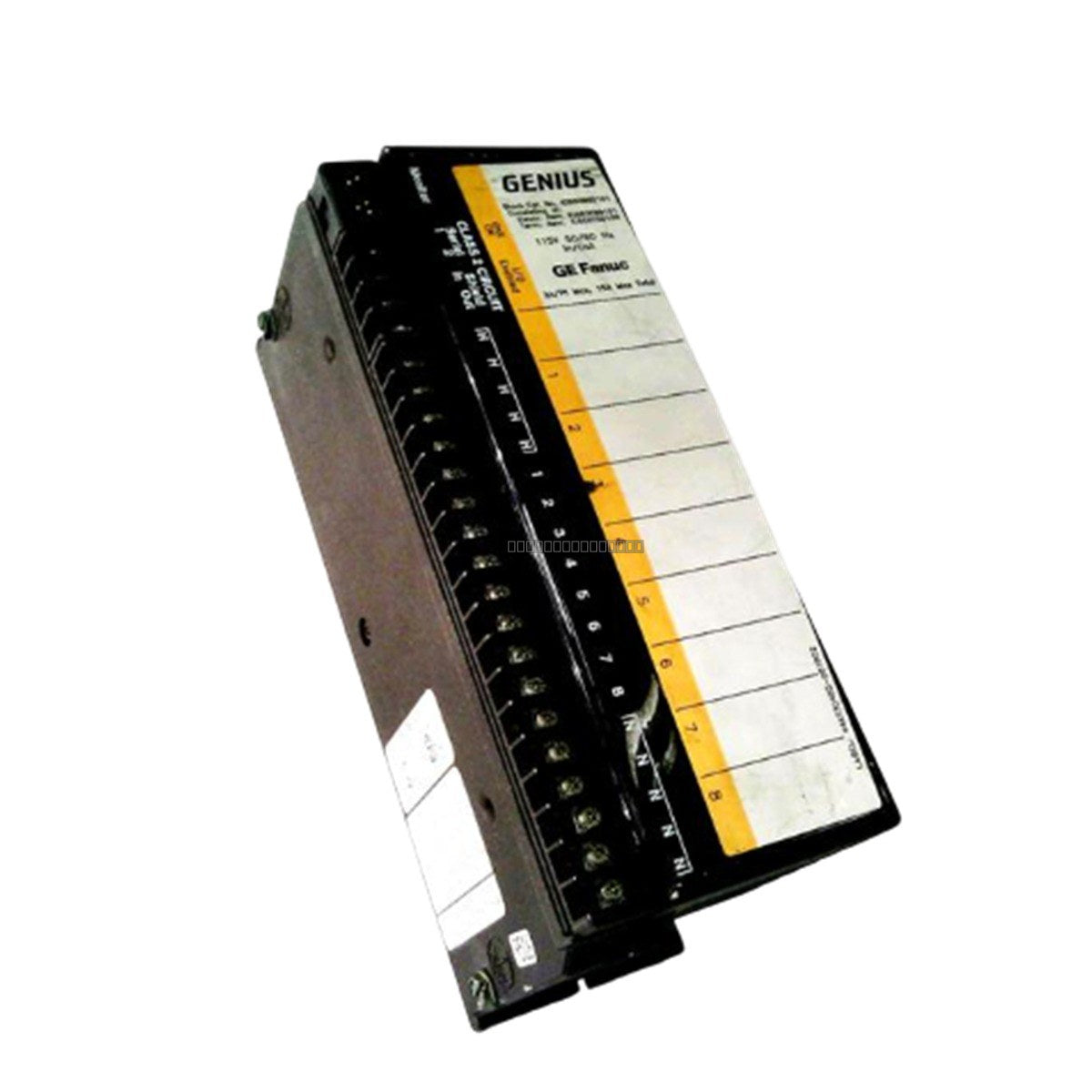

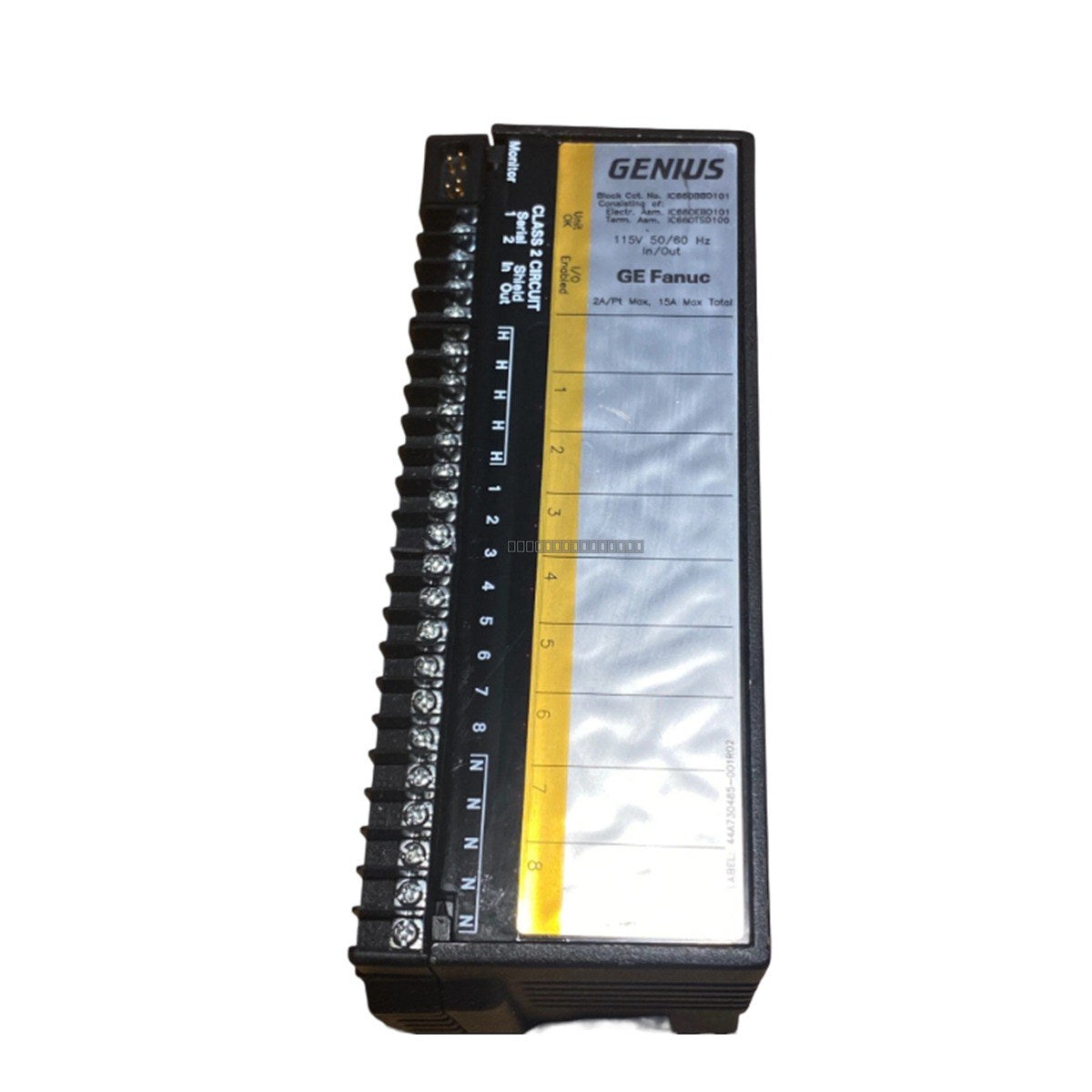

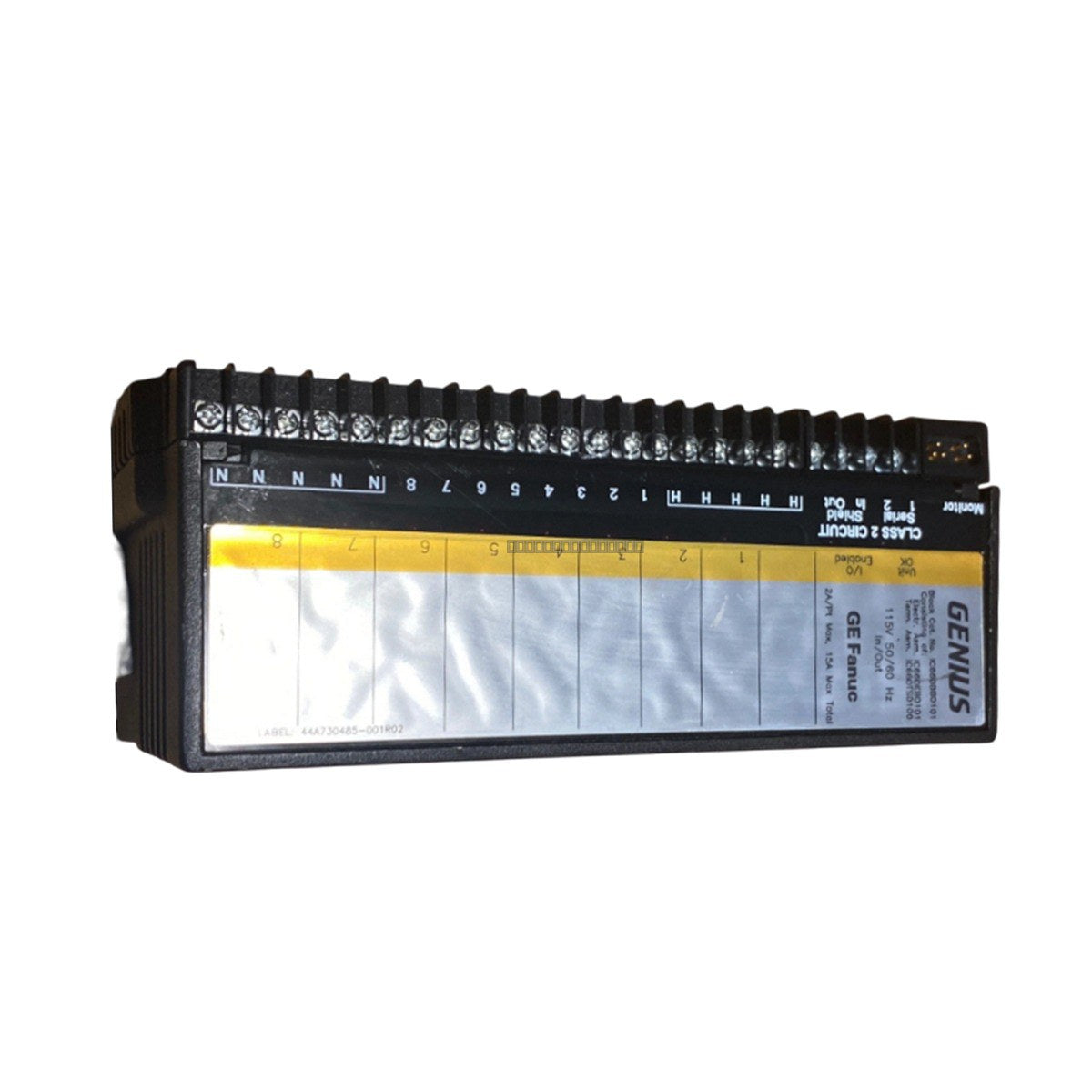

El General Electric IC660BBD101 es un bloque de E/S discretas Genius I/O diseñado para un control de automatización industrial fiable. Como parte de la serie GE Genius I/O, este módulo proporciona 8 puntos de capacidad de entrada/salida discreta, específicamente diseñado para aplicaciones de 115 VCA. Sirve como una interfaz robusta entre los dispositivos de campo y el sistema de control principal, asegurando un procesamiento eficiente de la señal en entornos industriales complejos.
Características
8 puntos de E/S discretas agrupados por común.
Admite una tensión de funcionamiento nominal de 115 VCA (rango de 93-132 VCA).
Protección de fusible integrada para una mayor seguridad del circuito.
Tiempo de filtro configurable de 10 a 100 mS.
LED de diagnóstico para el monitoreo del estado de la unidad (Unit OK) y de las E/S habilitadas (I/O Enabled).
Aislamiento de 1500 V de bloque a bloque para inmunidad al ruido eléctrico.
Especificaciones Técnicas
Modelo
IC660BBD101
Serie
Genius I/O
Tipo de Voltaje
115 VCA
Voltaje de Operación
93-132 VCA
Frecuencia
47 a 63 Hz
Puntos por Común
1 grupo de 8
Tiempo de Respuesta de Entrada
2 ms más filtro configurable
Respuesta de Salida
Cruce por cero
Aislamiento
1500V (1 minuto)
Pautas de Instalación
Asegúrese de que el sistema de control esté apagado antes de instalar o retirar el bloque de E/S.
Monte la unidad en un ambiente limpio y seco con ventilación adecuada para evitar el sobrecalentamiento.
Utilice cables blindados para las señales de E/S para minimizar la interferencia electromagnética (EMI) de equipos de alta potencia.
Verifique que todo el cableado de campo esté correctamente asegurado y que los terminales comunes estén configurados correctamente para la aplicación.
Siga las precauciones estándar de ESD (Descarga Electrostática) al manipular el módulo para evitar daños a los circuitos internos.
Preguntas Frecuentes
¿Cuál es la función principal del IC660BBD101?
El IC660BBD101 es un bloque de E/S discretas que se utiliza para interconectar dispositivos de campo de 115 VCA con una red Genius I/O, lo que permite la monitorización y el control de 8 circuitos distintos.
¿Cuál es la frecuencia de funcionamiento requerida para este módulo?
Este módulo está diseñado para funcionar dentro de un rango de frecuencia de 47 a 63 Hertz.
¿Este módulo proporciona aislamiento?
Sí, el IC660BBD101 cuenta con un aislamiento de bloque a bloque de 1500 V, lo que ayuda a proteger la electrónica interna de picos de voltaje y bucles de tierra en entornos industriales.
