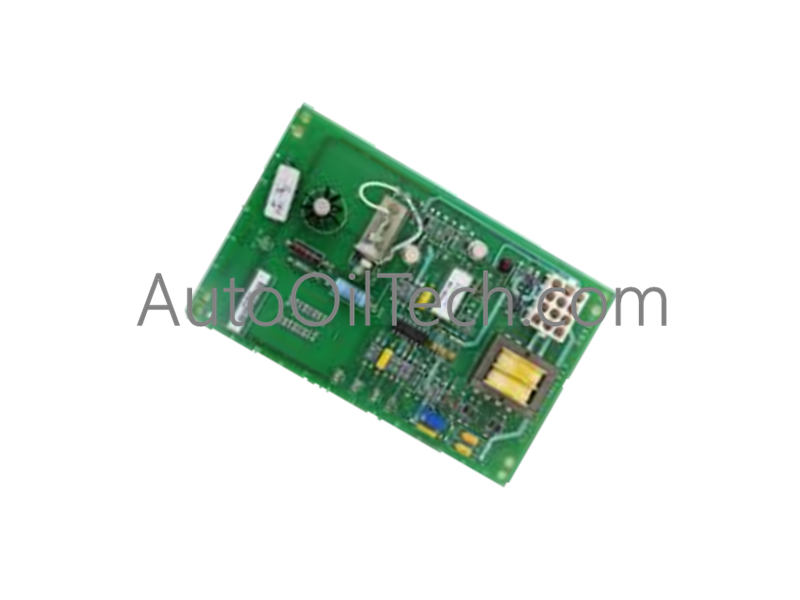

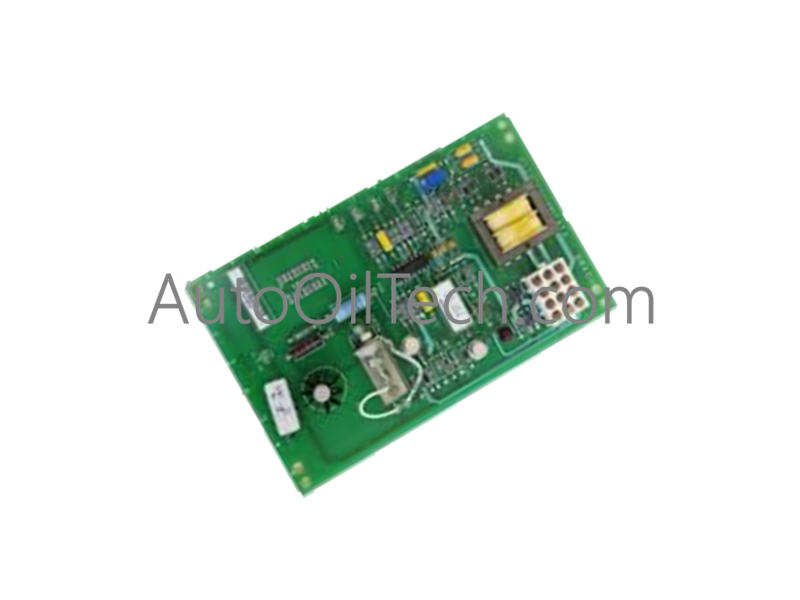

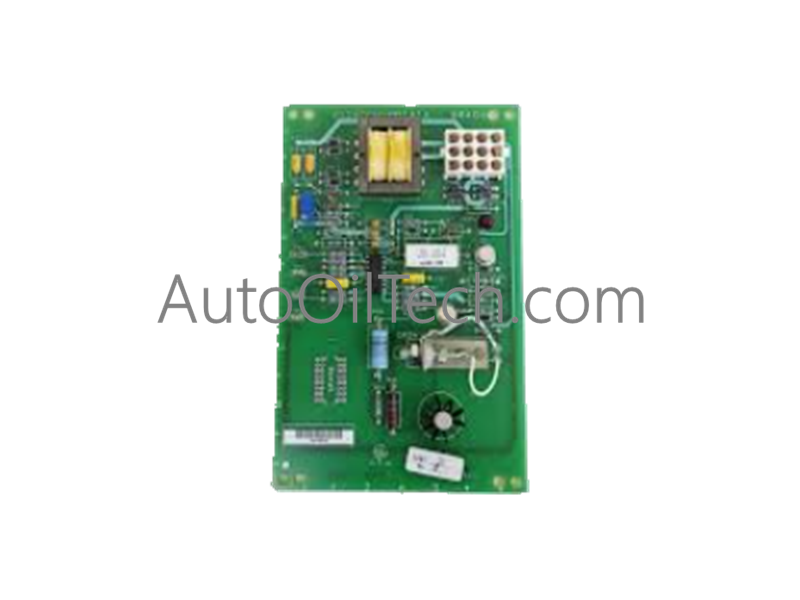

Placa de monitoreo de voltaje GE DS3800NVMB1A1A

Configurada para la regulación de voltaje y el monitoreo del estado a nivel de sistema en los sistemas Mark IV Speedtronic, la GE DS3800NVMB1A1A (Placa de monitoreo de voltaje DS3800NVMB) proporciona una ejecución física directa de la conversión y distribución de energía.

Especificaciones de Hardware

Compatibilidad de firmware de PLC y control industrial

La DS3800NVMB1A1A sirve como un nodo crítico para la distribución y monitoreo de energía dentro del rack de control. El módulo facilita la escalabilidad de la densidad de E/S al proporcionar una distribución de salida multicanal a varios componentes del sistema. La protección determinista está integrada en el hardware, con respuestas de nivel de disparo para polaridad inversa, fuente de alimentación inversa y condiciones de cortocircuito. Los transitorios de voltaje que exceden los 30 VCC activan circuitos de protección activos para evitar daños en los componentes aguas abajo. La compatibilidad con el flasheo de firmware no es aplicable, ya que el módulo se basa en circuitos de monitoreo y regulación de voltaje de lógica fija para mantener rieles de salida estables de 24 VCC, asegurando una comunicación determinista con otras placas de control y sensores en la arquitectura Mark IV.

Preguntas Frecuentes (FAQ)

P: ¿Este módulo admite el intercambio en caliente durante el funcionamiento del sistema?

R: No. Toda la energía debe aislarse del rack antes de insertar o retirar la DS3800NVMB1A1A. Una extracción incorrecta bajo carga puede causar picos de voltaje o daños al bus de alimentación del backplane.

P: ¿Cómo maneja el módulo las demandas de potencia máxima?

R: La placa está diseñada para soportar una salida de potencia máxima que excede la capacidad nominal en un 150 % durante un período de hasta 5 segundos. Esta característica acomoda breves corrientes de entrada de actuadores o sensores conectados sin activar un apagado.

Pautas de instalación en campo

• Estabilidad de montaje: Asegure la placa utilizando los puntos de montaje del chasis proporcionados. Asegure la orientación adecuada para facilitar el enfriamiento por convección natural, ya que la placa puede manejar altas corrientes de salida de hasta 40 A.
• Verificación del cableado: Verifique la polaridad de salida antes de conectar los dispositivos de campo. Si bien la placa incluye protección contra polaridad inversa, es necesario un cableado correcto para garantizar una entrega constante de 24 VCC a los controladores y sensores conectados.
• Conexión a tierra y blindaje: Asegure una conexión a tierra de baja impedancia entre el chasis del módulo y la tierra del gabinete del sistema. Esto reduce el riesgo de que la interferencia electromagnética afecte la señal de estado de voltaje enviada al procesador de control.
• Gestión térmica: Supervise el entorno operativo dentro del gabinete. Aunque la placa es altamente eficiente, el funcionamiento sostenido a alta corriente puede generar calor localizado, lo que requiere espacios de flujo de aire adecuados.
