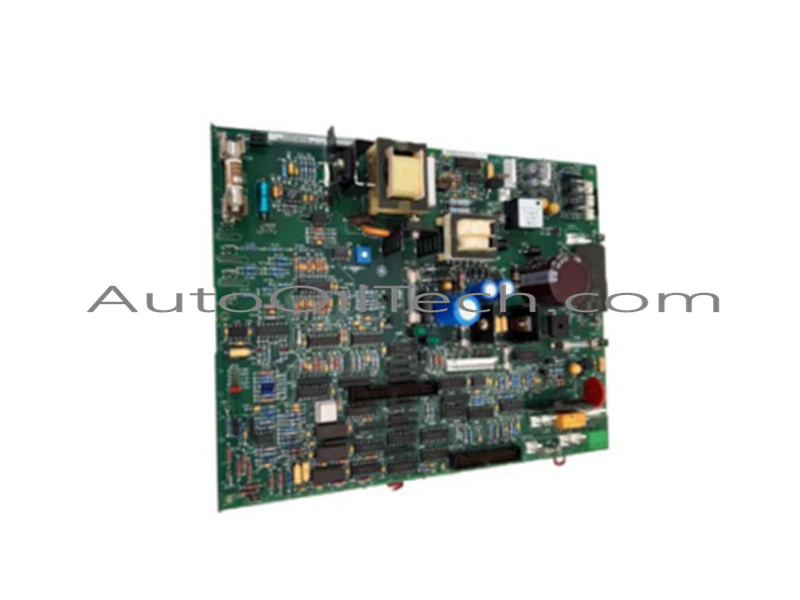

Tarjeta de E/S analógica GE DS2020VME0606CBDDDD8

La GE DS2020VME0606CBDDDD8 sirve como la Tarjeta de E/S Analógica DS2020VME primaria utilizada para ejecutar el acondicionamiento de señales de sensores de alta precisión y los controles de bucle de actuadores de servomotores en las plataformas de control de turbinas Mark V.

Especificaciones del Hardware

Escalado de densidad de E/S y acondicionamiento de precisión

Como tarjeta de interfaz central en la topología de control Speedtronic Mark V, este módulo adapta las señales de los sensores de campo de bajo nivel a registros de control digital a través de rutas de alta densidad.

• Escalado de densidad de E/S: La tarjeta integra múltiples rutas de señal distintas, que van desde uniones de termopares de microvoltios hasta salidas de relé de alta corriente, en un único perfil de ranura, maximizando la densidad del rack y conservando la separación entre trazas.
• Acondicionamiento de señal activo: Los amplificadores operacionales internos escalan y filtran automáticamente los bucles de corriente crudos de 4-20 mA, suavizando el ruido de alta frecuencia antes del procesamiento del convertidor analógico-digital (ADC).
• Jumpers de configuración del controlador: Los jumpers físicos incorporados permiten la configuración del rango de corriente a nivel de hardware. Los jumpers J1 y J2 controlan el comportamiento del circuito de salida de miliamperios, mientras que J5 y J6 seleccionan entre los rangos de salida de 20 mA y 200 mA.

Preguntas Frecuentes

P: ¿Qué función realizan los jumpers físicos de hardware J5 y J6 en la tarjeta?

R: Los jumpers J5 y J6 configuran los rangos de escalado de la corriente de salida analógica. Al cortocircuitar estos jumpers en secuencias específicas, el operador establece el límite máximo de salida en el rango de 20 mA (típicamente para instrumentos de campo estándar) o en el rango de 200 mA (típicamente para servomotores de alta corriente).

P: ¿Se puede extraer este módulo del rack VME mientras el sistema de control de la turbina está energizado?

R: No. La DS2020VME0606CBDDDD8 no admite el intercambio en caliente. El backplane del rack VME debe desenergizarse completamente antes de retirar o insertar esta tarjeta para evitar transitorios eléctricos, picos de corriente o fallas de comunicación de diagnóstico.

P: ¿Cómo se alinea la velocidad de ejecución de la tarea de software con los bucles de hardware externos?

R: La velocidad de cuadro del software es configurable en los archivos de configuración de la plataforma de control para operar en ciclos de 10 ms, 20 ms o 40 ms. Esto permite la alineación de la temporización con los requisitos dinámicos específicos de la turbina, como la ejecución rápida del bucle del servomotor o la supervisión más lenta de la temperatura del termopar.

Pautas de instalación en campo

• Puesta a tierra del chasis y control de ESD: Asegúrese de que el marco del rack VME esté conectado a la barra de conexión a tierra de cobre del gabinete de control maestro. Siempre use una muñequera conectada a tierra para descarga electrostática (ESD) durante la inserción para evitar descargas estáticas en los componentes CMOS de alta sensibilidad.
• Estándares de terminación de blindaje: Todo el cableado de instrumentación de campo (específicamente cables LVDT, termopares y servoválvulas) debe tener blindajes trenzados en general. Termine los blindajes limpiamente en los puntos de conexión a tierra designados del mamparo del gabinete; no conecte en cadena los cables de blindaje.
• Segregación de conductos: Pase el cableado de entrada analógica de bajo nivel (sensores de termopar y vibración) en conductos físicos separados de las líneas del controlador de relé de alta potencia y los cables de distribución de CA para evitar el acoplamiento capacitivo de ruido.
• Controles de humedad: Si se instala en entornos de plantas sin clima controlado, asegúrese de que los elementos calefactores del gabinete estén operativos para mantener la humedad relativa entre el 10% y el 95% sin condensación.
