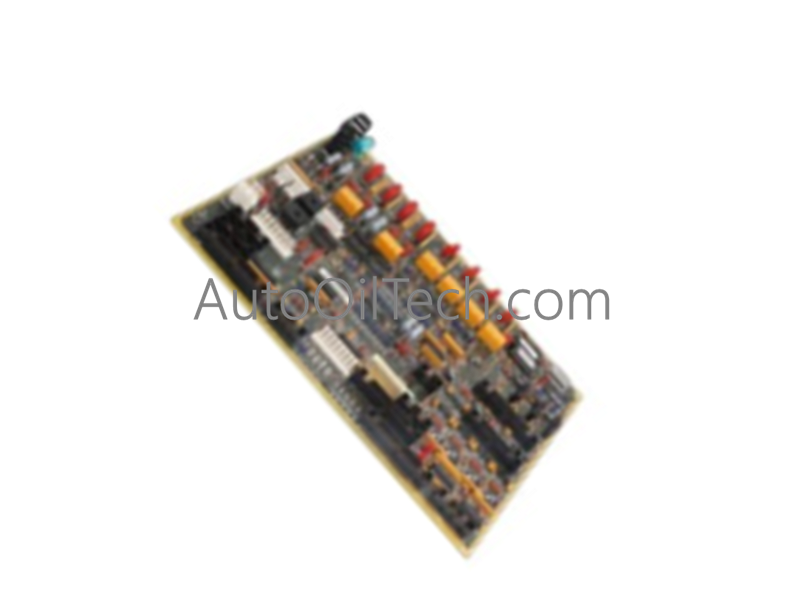

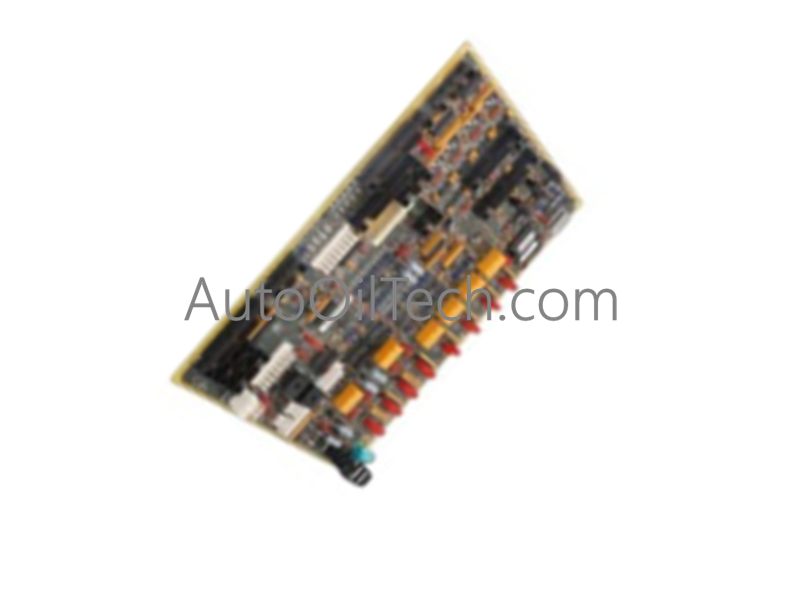

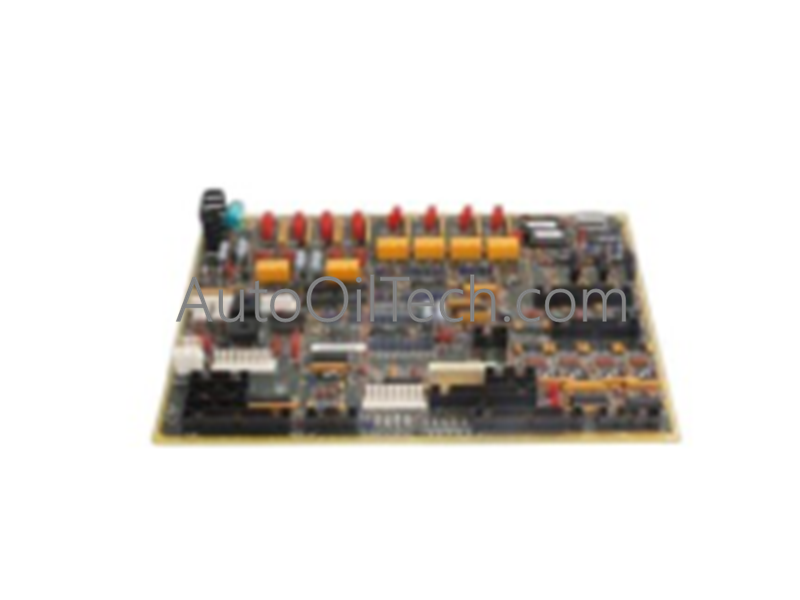

Tarjeta expansora de E/S analógicas GE DS200TCQCG1BJF

La GE DS200TCQCG1BJF, también catalogada como la tarjeta expansora de E/S analógicas DS200TCQCG1, sirve como la tarjeta expansora de E/S analógicas primaria DS200TCQCG1 utilizada para ejecutar el enrutamiento de señales y la lógica de desbordamiento en las plataformas del sistema de control de turbinas Mark V.

Especificaciones del hardware

Integración del hardware en los sistemas de control

La DS200TCQCG1BJF funciona dentro del entorno de control Mark V como un módulo de expansión a nivel de hardware. La integración de este módulo requiere un estricto cumplimiento de las restricciones de la arquitectura del sistema:

• Compatibilidad con el bus del backplane: La tarjeta facilita la propagación de la señal a través de cables planos de alta densidad. No requiere compatibilidad con el firmware flash ni licencia de velocidad de bus definida por software; la temporización de la señal se rige por las interconexiones físicas y los requisitos del procesador host.
• Integridad de la señal de E/S: El módulo admite el escalado de los bucles de entrada y salida analógicos. El tránsito de la señal es pasivo, lo que garantiza un comportamiento de red determinista cuando se enruta a través de las ranuras de expansión Mark V designadas.

Preguntas frecuentes (FAQ)

P: ¿Son compatibles las tres revisiones de esta tarjeta?

R: No. Solo las dos primeras revisiones funcionales se consideran compatibles. La tercera revisión, relacionada con el ensamblaje físico y la durabilidad, no mantiene la compatibilidad funcional con las versiones anteriores.

P: ¿Qué conectores de esta tarjeta suelen estar inactivos?

R: Varios conectores, incluidos 1PL, 6PL, 17PL, VARC, JBU, ARCPL y CARC, permanecen reservados o sin usar en las configuraciones estándar de Mark V.

Pautas de instalación en campo

• Enrutamiento de cables: Mantenga la geometría existente del cable plano durante el reemplazo. Evite la interferencia de la señal asegurándose de que los cables de señal no corran paralelos a los conductores que transportan energía. Si se requiere la intersección de cables, asegúrese de que se crucen en un ángulo de 90 grados para minimizar la inducción electromagnética.
• Precauciones contra ESD: La PCB contiene componentes sensibles a la estática. Utilice una muñequera antiestática conectada a un punto de tierra verificado durante todos los procedimientos de manipulación e instalación.
• Asiento físico: Asegúrese de que la tarjeta esté completamente alineada con el backplane del gabinete. Inspeccione todos los cabezales de 40 y 34 pines en busca de pines doblados antes de conectar el cable plano.
• Mantenimiento de relés: La tarjeta utiliza relés soldados. Estos componentes están sellados y no requieren mantenimiento en campo. No intente limpiar ni accionar manualmente los contactos del relé.
• Verificación de terminación: Después de instalar la tarjeta, realice una verificación visual de todas las conexiones de los cables planos para confirmar que los cabezales estén completamente trabados y correctamente asentados.
