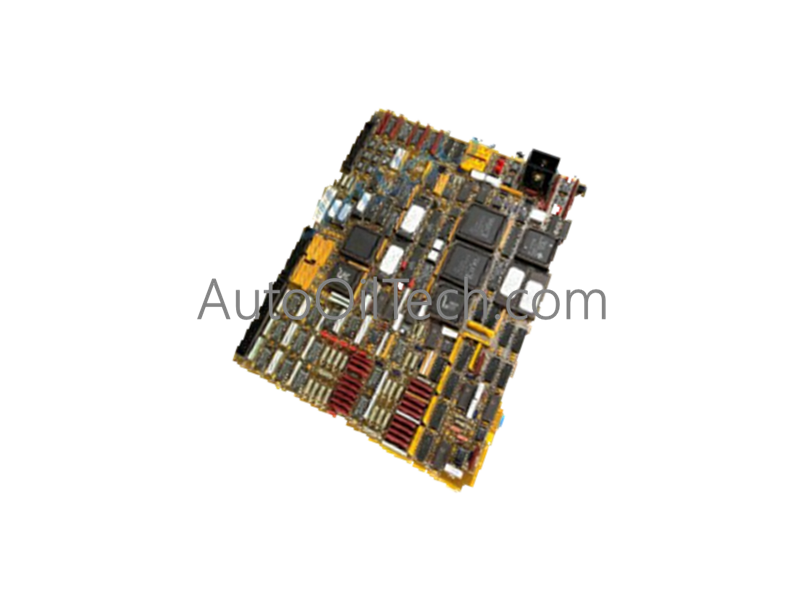

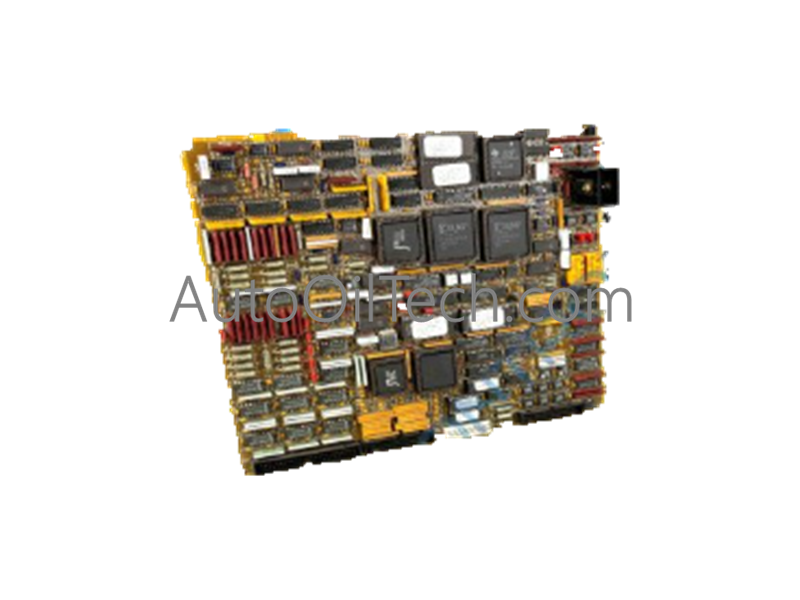

Tarjeta de E/S analógicas extendidas GE DS200TCQBG1BCB

La General Electric DS200TCQBG1BCB, también catalogada como la tarjeta de E/S analógica extendida DS200TCQBG1, funciona como un componente de hardware dedicado para la expansión, el procesamiento y la orquestación del backplane de señales analógicas dentro de las arquitecturas de control de turbinas Mark V Speedtronic.

Desglose de sufijos y matriz de modelos

Especificaciones de hardware

Características del sistema de control industrial

• Velocidad de comunicación del bus del backplane: La tarjeta integra un dispositivo lógico programable (PLD) y módulos EPROM para gestionar el intercambio de señales analógicas de alta velocidad. Esto es obligatorio para mantener la precisión de temporización requerida para la velocidad de la turbina y la ejecución de la lógica de enclavamiento.
• Redes deterministas Profinet / EtherNet/IP: La arquitectura está optimizada para la integración en el entorno propietario del backplane Mark V Speedtronic, asegurando que las transiciones de señal estén sincronizadas con el ciclo de escaneo general del sistema.
• Escalado de densidad de E/S: La PCB admite capacidades de E/S analógicas extendidas, lo que permite escalar la retroalimentación de la instrumentación y los canales de comando dentro de una única ranura de rack.
• Compatibilidad con flash de firmware: El módulo requiere una alineación precisa con el firmware del sistema existente y las configuraciones de los puentes (un total de 15 puentes). La verificación de la revisión del hardware y la compatibilidad del software es obligatoria para evitar errores en la ejecución de la lógica de control.

Preguntas frecuentes

P: ¿Son compatibles las configuraciones de los puentes en la DS200TCQBG1BCB entre los niveles de revisión?

R: No. El historial de revisiones triple (BCB) indica posibles cambios en las especificaciones de rendimiento y la configuración del hardware en comparación con el modelo de revisión base. Consulte siempre el manual específico para la revisión BCB antes de modificar los puentes.

P: ¿Qué precauciones son necesarias para las conexiones de los cables planos?

R: Los cables conectados a los conectores JKK (50 pines) y 3PL/JLL (34 pines) deben manipularse estrictamente por la carcasa del conector. Tirar del cable plano en sí mismo corre el riesgo de que los conductores internos se separen del conjunto del conector, lo que provocará la pérdida de señal.

Guías de instalación en campo

• Montaje: Instale la PCB de forma segura dentro del rack de control Mark V. Asegúrese de que la tarjeta esté completamente asentada; una alineación mecánica incorrecta puede provocar una comunicación intermitente del backplane y errores en los datos de la señal.
• Puesta a tierra: Fije la tarjeta al chasis del rack para mantener una conexión de baja impedancia. Una puesta a tierra eficaz es obligatoria para mitigar las EMI de alta frecuencia comunes en los entornos de las carcasas de las turbinas.
• Cableado: Conecte los cables planos a los conectores de 50 y 34 pines utilizando una presión firme y uniforme. Mantenga una separación mínima de 150 mm de los conductos de CA de alto voltaje para evitar que la inyección de ruido inductivo degrade la precisión de las entradas analógicas.
