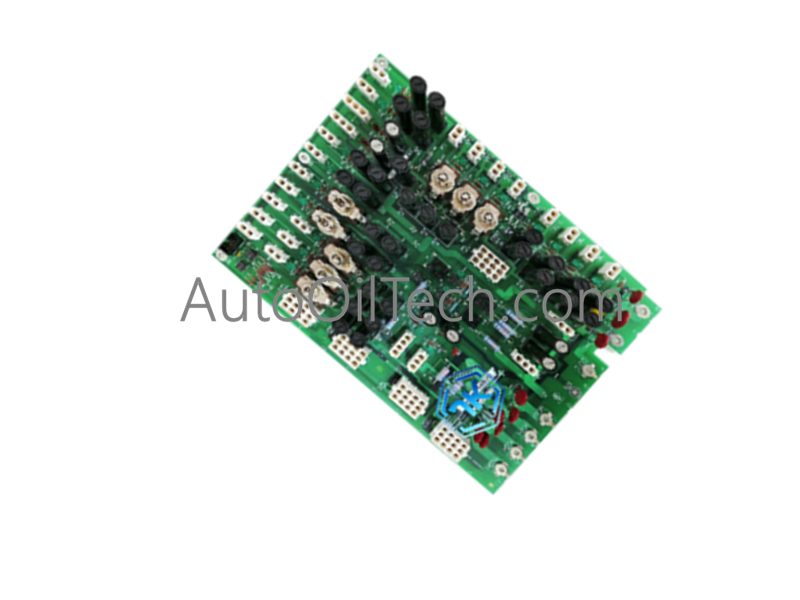

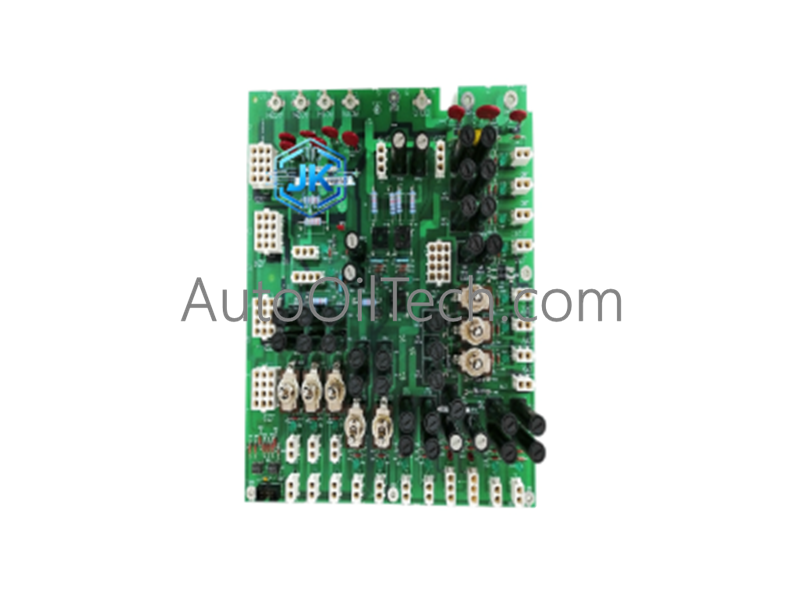

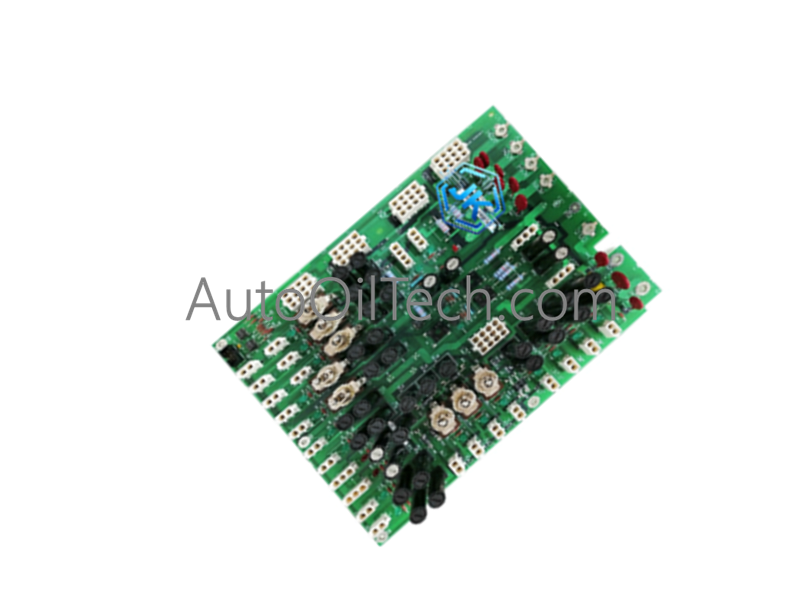

Placa de distribución de energía GE DS200TCPDG2BEC

El GE DS200TCPDG2BEC, también catalogado como el módulo de distribución de energía DS200TCPDG2, funciona como un componente de hardware dedicado para el enrutamiento de energía y la distribución de señales dentro del sistema de control Mark VI Speedtronic.

Especificaciones de hardware

Compatibilidad del firmware del PLC y el control industrial

El DS200TCPDG2BEC funciona como una capa de distribución de hardware pasiva dentro de la arquitectura Mark VI. A diferencia de los controladores de procesamiento lógico, este módulo no requiere compatibilidad de firmware flash ni configuración definida por software. Mantiene la transparencia física con respecto a la comunicación del bus del backplane. La integridad de la señal se mantiene a través de rutas cableadas directas, lo que garantiza que el rendimiento determinista de la red para las placas TCPS y TCEA conectadas no se vea afectado por el estado interno del módulo de distribución.

Preguntas frecuentes (FAQ)

P: ¿La placa requiere configuración de software al reemplazarla?

R: No. La unidad es un enrutador de hardware puro. No contiene firmware programable ni memoria. La lógica del sistema reside completamente dentro de los núcleos del procesador conectados.

P: ¿Cómo se gestiona el aislamiento de tierra para sistemas de referencia externos?

R: El aislamiento se controla mediante el puente de hardware BJS. La configuración de este puente permite el desacoplamiento físico de la toma de tierra de la placa de los sistemas de referencia externos, evitando los bucles de tierra.

P: ¿Cuál es la función del conector JZ3?

R: JZ3 sirve como punto de configuración para circuitos de salida específicos. El uso de JZ3 en lugar de JZ2 proporciona un suministro de voltaje reducido para el contacto n.º 18 del DTBC.

Pautas de instalación en campo

• Comprobación previa a la instalación: Asegúrese de que el sistema esté desenergizado. Verifique que la revisión del DS200TCPDG2BEC de repuesto coincida con la funcionalidad del puente BJS requerida para la aplicación de turbina específica.
• Terminación del cableado: Los identificadores de terminal como AC1N, AC1H, AC2N y AC2H están serigrafiados en el borde de la placa. Utilice un destornillador calibrado para asegurar los cables. Después de la terminación, realice una prueba de tracción mecánica para asegurarse de que la conexión sea firme y que no haya hilos conductores expuestos.
• Conexión a tierra y aislamiento: Si la configuración del sitio requiere aislamiento de referencia externo, verifique la posición del puente BJS antes de energizar la placa.
• Mapeo de conectores: Instale los cables solo en puertos validados. Consulte el manual técnico del sistema para conocer las designaciones de puertos específicas (por ejemplo, J1R, J1S, J1T para placas TCPS). No intente forzar los cables en puertos reservados o no utilizados (J15, J16, J19, J20).
• Documentación: Etiquete cada conductor con su identificador de terminal correspondiente para evitar errores de desajuste de fase o nivel de voltaje durante futuros ciclos de mantenimiento.
