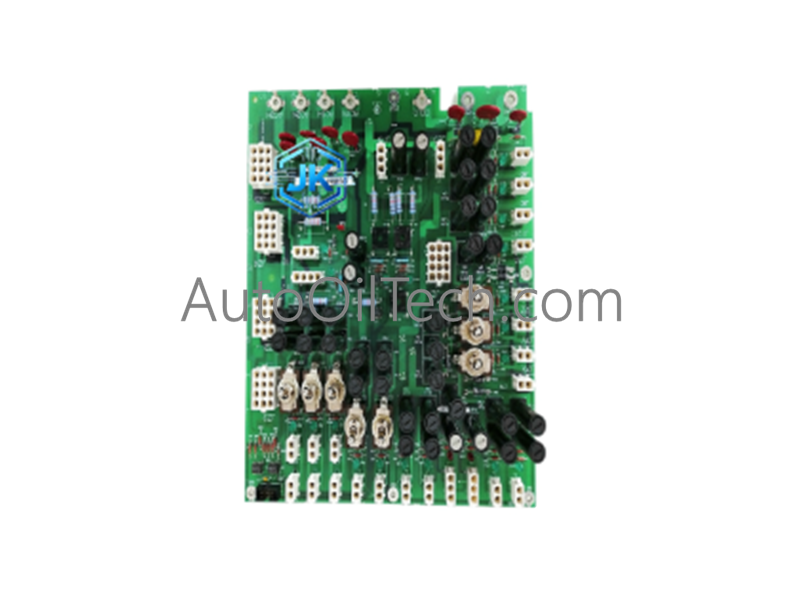

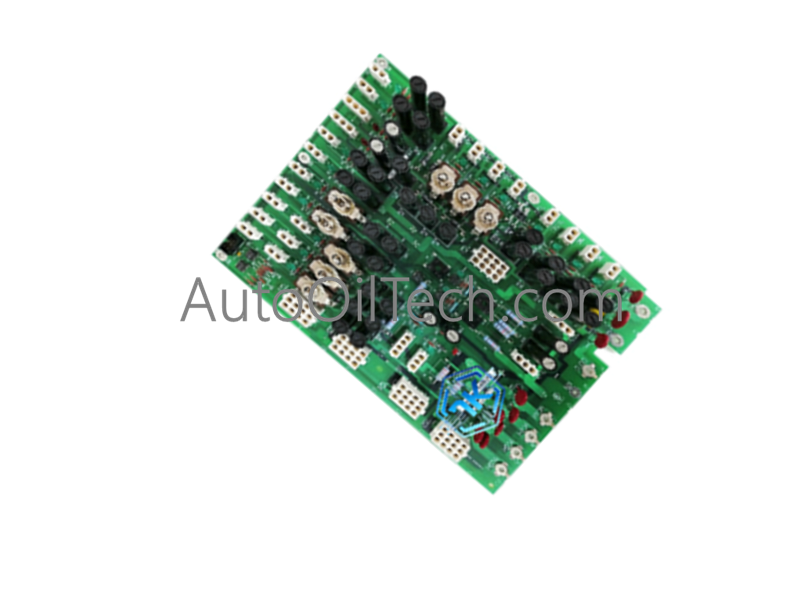

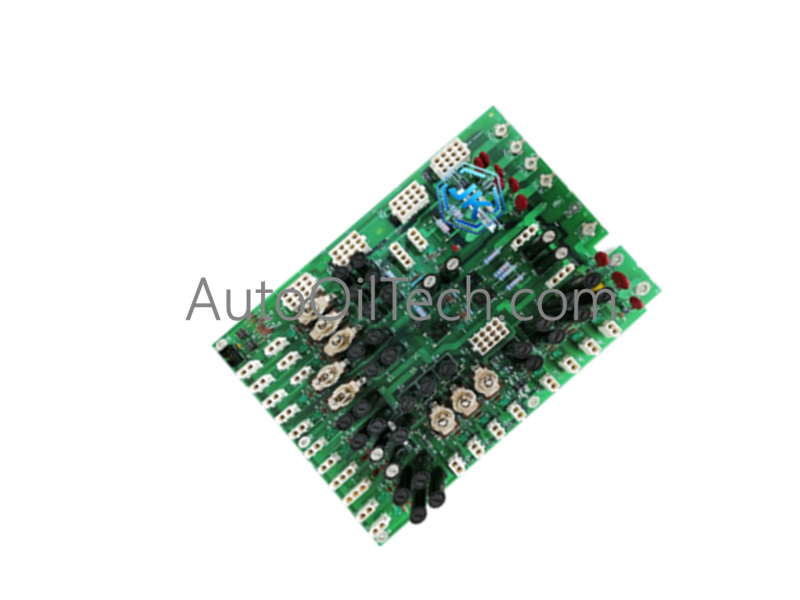

Módulo de distribución de energía GE DS200TCPDG1B

Configurado para la distribución de energía y la protección de circuitos en sistemas de control de turbinas Mark V, el GE DS200TCPDG1B (Módulo de distribución de energía DS200TCPDG1B) proporciona ejecución física/eléctrica directa.

Desglose de sufijos y matriz de modelos

Especificaciones de hardware

Redes deterministas Profinet / EtherNet/IP y velocidad de comunicación de backplane

El módulo se integra en arquitecturas de control industrial Mark V utilizando enlaces de comunicación de backplane de alta velocidad, lo que garantiza el monitoreo sincronizado de la distribución de energía en todos los nodos de gestión de turbinas. Los marcos de integración de red determinista Profinet y EtherNet/IP admiten informes de diagnóstico en tiempo real a partir de indicadores de estado de fusibles locales. Las funciones de escalado de densidad de E/S y compatibilidad de firmware flash mantienen la integridad de la configuración durante los ciclos operativos sin comprometer los tiempos de respuesta de protección de circuitos.

Preguntas frecuentes

P: ¿Cómo se identifica visualmente un fusible fundido en el módulo DS200TCPDG1B?

R: Cada uno de los 36 fusibles tiene un indicador LED OK correspondiente. Si un LED OK no está encendido, el fusible asociado está fundido y requiere reemplazo.

P: ¿Cuál es la función específica del puente de hardware etiquetado como BJS?

R: El puente BJS selecciona el aislamiento de referencia a tierra, proporcionando una referencia a tierra para sistemas de referencia externos cuando está configurado.

P: ¿Se puede reemplazar este módulo de distribución de energía mientras el rack Mark V está energizado?

R: No. Todas las fuentes de alimentación al rack deben desconectarse y verificarse con un medidor para evitar descargas eléctricas y daños en el backplane.

Pautas de instalación en campo

1. Asegúrese de que todas las fuentes de alimentación del sistema al núcleo Mark V y a los racks de alimentación asociados estén bloqueadas y probadas para un estado de energía cero.
2. Mantenga el módulo en su embalaje protector antiestático hasta el momento exacto de la instalación física dentro del gabinete.
3. Alinee la placa con cuidado con las guías de rack designadas y presione firmemente para que los conectores encajen completamente.
4. Verifique las configuraciones de los interruptores de palanca y el puente BJS con la documentación heredada, asegure todos los terminales de los cables de señal y pruebe la continuidad antes de volver a energizar el sistema.
