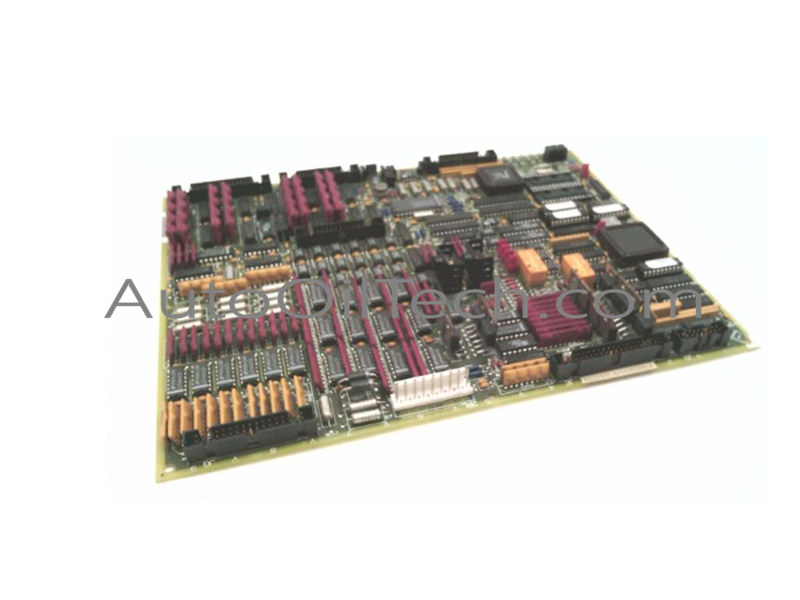

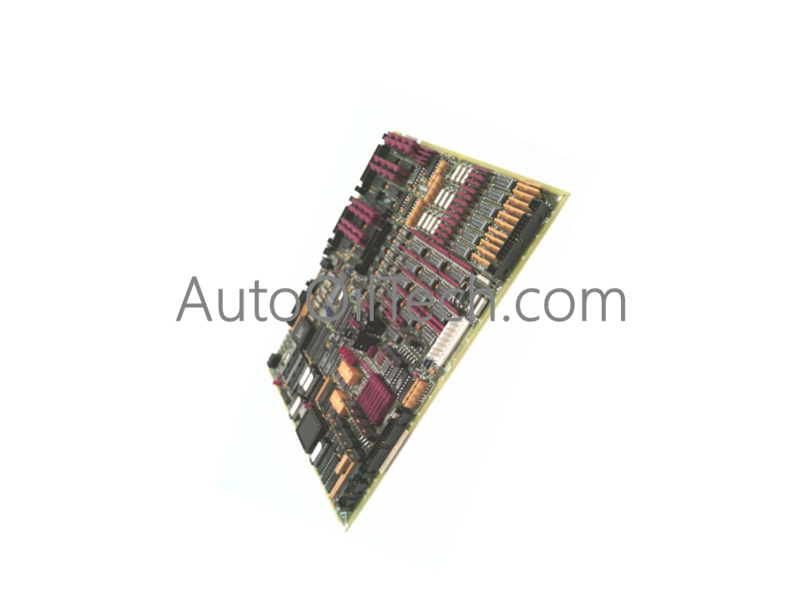

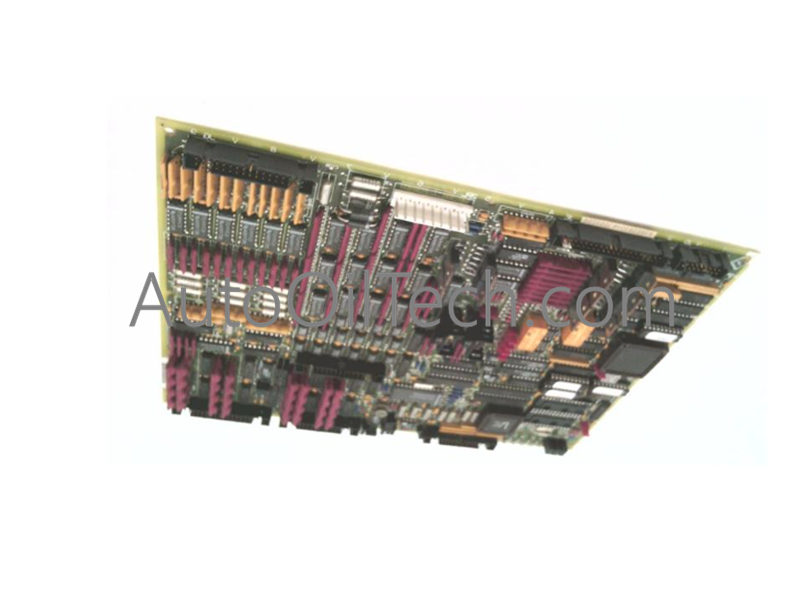

Tarjeta de E/S analógica extendida GE DS200TCCBG1B

La GE DS200TCCBG1B, también catalogada como la tarjeta de E/S analógica extendida DS200TCCBG1, funciona como un componente de hardware dedicado para la adquisición de señales analógicas y el procesamiento de datos dentro de los sistemas de control de turbinas Mark V.

Desglose de sufijos y matriz de modelos

Especificaciones de hardware

Redes deterministas Profinet / EtherNet/IP y velocidad de comunicación del plano posterior

La tarjeta se integra dentro de las arquitecturas de control industrial Mark V utilizando enlaces de comunicación de plano posterior de alta velocidad, lo que garantiza la transferencia sincronizada de datos analógicos a través de los nodos de gestión de la turbina. Los marcos de integración de red determinista Profinet y EtherNet/IP admiten el procesamiento de telemetría en tiempo real a través de conectores de interfaz dedicados como JHH para señales de entrada, JII para entradas RTD y JMP para señales PT/CT. Las características de escalado de densidad de E/S y compatibilidad con firmware flash mantienen la integridad de la configuración durante los ciclos operativos sin comprometer la precisión de la actualización del ciclo.

Preguntas frecuentes

P: ¿Cómo están estructurados los puentes de configuración a bordo en la tarjeta DS200TCCBG1B?

R: La tarjeta presenta tres puentes de configuración de 3 pines designados JP1, JP2 y JP3, que cubren dos pines a la vez para establecer configuraciones de hardware predeterminadas o personalizadas.

P: ¿Se puede reemplazar esta tarjeta de E/S analógica extendida mientras el rack Mark V está energizado?

R: No. Todas las alimentaciones de energía al rack deben bloquearse y verificarse con un medidor para evitar descargas eléctricas y daños en el plano posterior.

P: ¿Cuál es el propósito de los conectores JCC y JDD en el ensamblaje?

R: JCC y JDD son conectores de 50 pines que proporcionan vías de interfaz interna primarias para el enrutamiento de señales analógicas multicanal dentro del rack de control.

Directrices de instalación en campo

1. Asegúrese de que todas las alimentaciones de energía del sistema al núcleo Mark V y los racks analógicos asociados estén bloqueadas y probadas para verificar un estado de energía cero.
2. Mantenga la tarjeta en su embalaje protector antiestático hasta el momento exacto de la instalación física dentro del gabinete.
3. Alinee la tarjeta cuidadosamente con las guías del rack designadas y presione firmemente para asentar completamente el borde y los conectores de 50 pines.
4. Verifique las posiciones de los puentes con la documentación heredada y asegure todos los cables de interfaz antes de volver a energizar el sistema.
