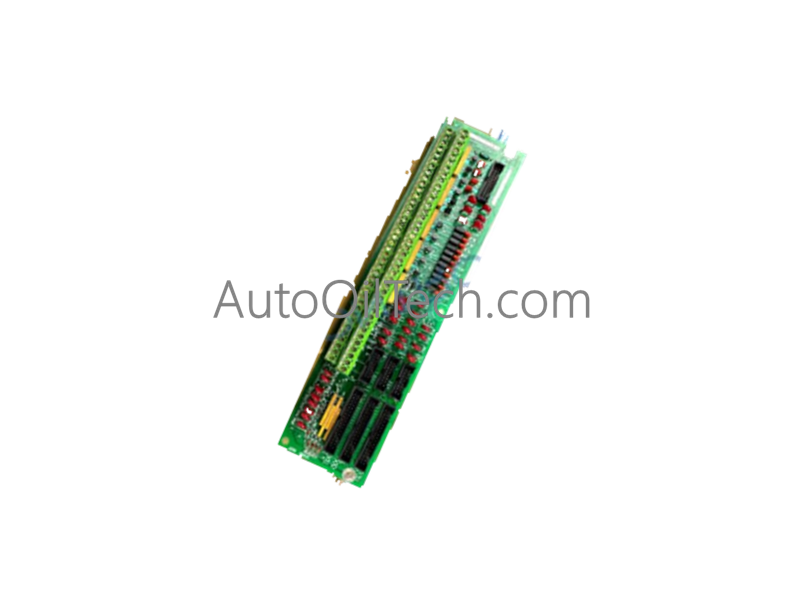

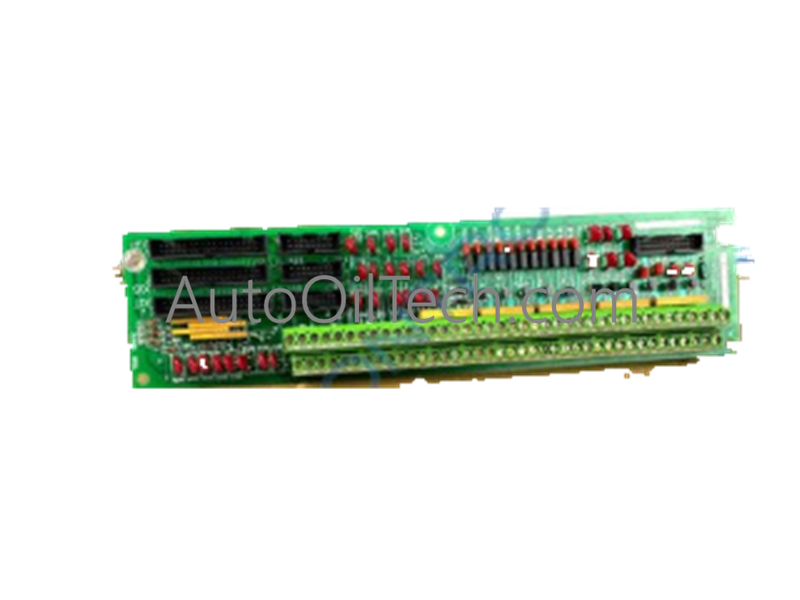

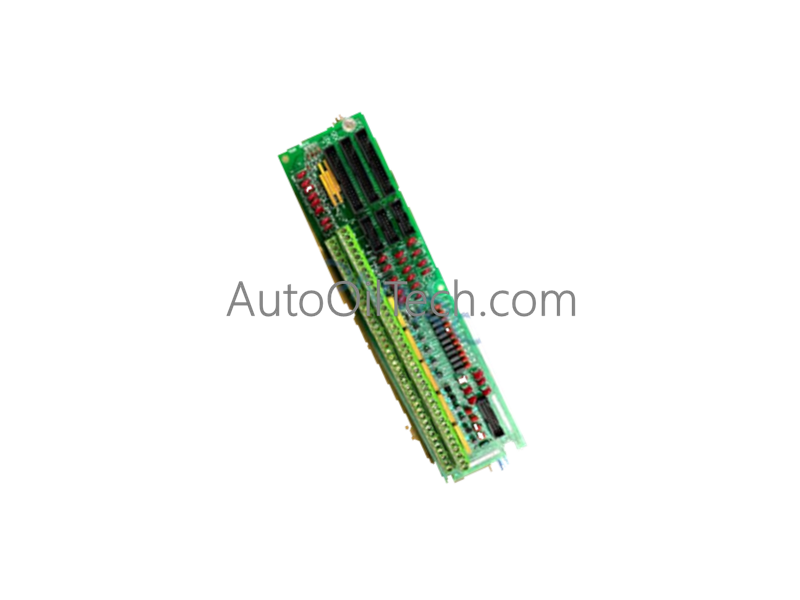

Tarjeta de Terminación Analógica GE DS200TBQBG1ACB

La General Electric DS200TBQBG1ACB, también catalogada como la tarjeta de terminación analógica DS200TBQBG1, funciona como un componente de hardware dedicado para el enrutamiento de señales y la gestión de la interfaz de terminal dentro de las arquitecturas de control de turbinas Mark V Speedtronic.

Desglose de sufijos y matriz de modelos

Especificaciones del hardware

Características del sistema de control industrial

• Velocidad de comunicación del bus del plano posterior: La tarjeta facilita el intercambio de señales analógicas de alta velocidad entre los sensores a nivel de campo y el procesador central Mark V. Esto es obligatorio para mantener la precisión de temporización requerida para la velocidad de la turbina y la lógica de enclavamiento.
• Redes deterministas Profinet / EtherNet/IP: Aunque utiliza la arquitectura Mark V propietaria, la tarjeta está diseñada para mantener estados de señal deterministas consistentes con los ciclos de comunicación del plano posterior de Speedtronic.
• Escalado de densidad de E/S: La PCB admite conectividad de señal discreta de alta densidad, lo que permite una gestión eficiente de múltiples entradas de transductor y canales de comando de salida dentro de un único conjunto de rack.
• Compatibilidad con firmware flash: La configuración de la tarjeta, en particular los ajustes de entrada analógica a través de puentes (BJ8-BJ15), debe conciliarse con el software de control del sistema. La verificación de la revisión del hardware y los ajustes de los puentes es obligatoria para evitar errores de ejecución de la lógica de control.

Preguntas frecuentes

P: ¿Son configurables por el usuario los puentes de la DS200TBQBG1ACB?

R: Sí. La tarjeta cuenta con puentes tipo Berg etiquetados de fábrica (BJ1-BJ15). La configuración de estos puentes es obligatoria para que coincidan con los requisitos específicos del transductor de presión y de entrada analógica según lo definido en la documentación de diseño del sistema.

P: ¿Es esta tarjeta compatible con los módulos DS200TBQBG1 originales?

R: La DS200TBQBG1ACB es una versión altamente revisada de la tarjeta base DS200TBQBG1. Si bien cumple la misma función, las diferencias de revisión de hardware y las configuraciones de los puentes deben verificarse antes de la sustitución para garantizar la alineación del sistema.

Pautas de instalación en campo

• Montaje: Asegúrese de que la PCB esté firmemente asentada dentro del conjunto de rack de control Mark V. Confirme que todas las conexiones de la tarjeta al plano posterior estén firmes; un asiento flojo puede causar inestabilidad de la señal o errores intermitentes de datos en los bucles analógicos.
• Conexión a tierra: El conjunto debe estar correctamente conectado a tierra al chasis del rack para mantener un potencial de referencia estable. Una conexión a tierra eficaz es obligatoria para mitigar las EMI de alta frecuencia comunes en entornos de envolventes de turbinas.
• Cableado: Termine los cables de señal de cobre a nivel de campo en los bloques de terminales TB1 y TB2. Utilice una identificación de terminal individual (por ejemplo, TB1-66) para una asignación precisa. Asegúrese de que los cables de señal estén blindados y segregados de las líneas de CA de alta potencia por un mínimo de 150 mm para evitar la inyección de ruido inductivo en entradas analógicas sensibles.
