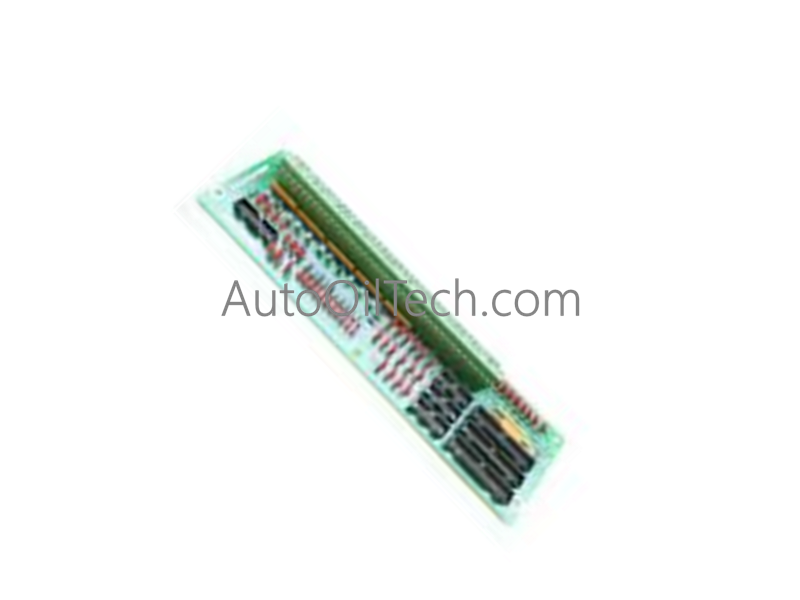

GE DS200TBCAG1AAA Módulo de terminación RTD

El GE DS200TBCAG1AAA, también catalogado como el Módulo de Terminación RTD DS200TBCAG1AAA, funciona como un componente de hardware dedicado para el enrutamiento de señales de campo a controlador dentro de los sistemas de control Mark V DS200 Speedtronic.

Desglose de Sufijos y Matriz de Modelos

Especificaciones de Hardware

Características de Control Industrial de GE

• Velocidad de comunicación del bus del backplane: El módulo sirve como una interfaz de terminación pasiva para la placa TCCB. La latencia del tránsito de la señal se minimiza para mantener las altas tasas de muestreo necesarias para la lógica de protección determinista de la turbina.
• Redes determinísticas Profinet / EtherNet/IP: Aunque el módulo es de hardware analógico, proporciona la ruta de señal limpia requerida para la conversión posterior a protocolos de bus de campo digital dentro de la arquitectura del rack Mark V.
• Escalado de densidad de E/S: La densidad de terminación de 52 puntos está optimizada para el monitoreo de entradas analógicas de alta densidad, lo que permite el escalado modular de circuitos de detección de temperatura dentro de la posición siete del gabinete central.
• Compatibilidad con firmware flash: Como componente de terminación pasiva, el módulo no requiere firmware; mantiene la transparencia eléctrica, asegurando una compatibilidad total con todas las revisiones de la placa TCCB Mark V y las versiones de software.

Preguntas Frecuentes

P: ¿El DS200TBCAG1AAA requiere energía para funcionar?

R: No. El módulo es una placa de terminación pasiva diseñada para enrutar señales RTD analógicas. La energía se suministra únicamente a los bucles de señal localizados por la placa TCCB conectada.

P: ¿Se pueden cambiar las configuraciones de los puentes para la entrada de 0-1 mA mientras el sistema está bajo carga?

R: No. Cualquier modificación a los puentes de configuración debe realizarse con el rack de control desenergizado. Ajustar los puentes mientras el circuito está activo puede resultar en transitorios de señal o daños potenciales a las etapas de entrada de la TCCB.

Pautas de Instalación en Campo

• Montaje: Utilice los conectores de bayoneta integrados para asentar el módulo de forma segura dentro del rack del gabinete. El asentamiento mecánico adecuado es obligatorio para asegurar rutas de baja resistencia de contacto para las señales de temperatura RTD sensibles.
• Puesta a tierra: Asegúrese de que el chasis del módulo esté conectado a la referencia de tierra analógica del gabinete. Esto es obligatorio para evitar que el ruido inducido por bucles de tierra inyecte errores en los circuitos de medición de 4-20 mA o 0-1 mA.
• Cableado: Termine los conductores RTD del lado del campo en los 52 puntos terminales utilizando la descarga de tensión adecuada. Mantenga una separación mínima de 150 mm del cableado de CA de alto voltaje para evitar el acoplamiento inductivo, lo cual es crítico para proteger la precisión de las señales de medición de temperatura.
