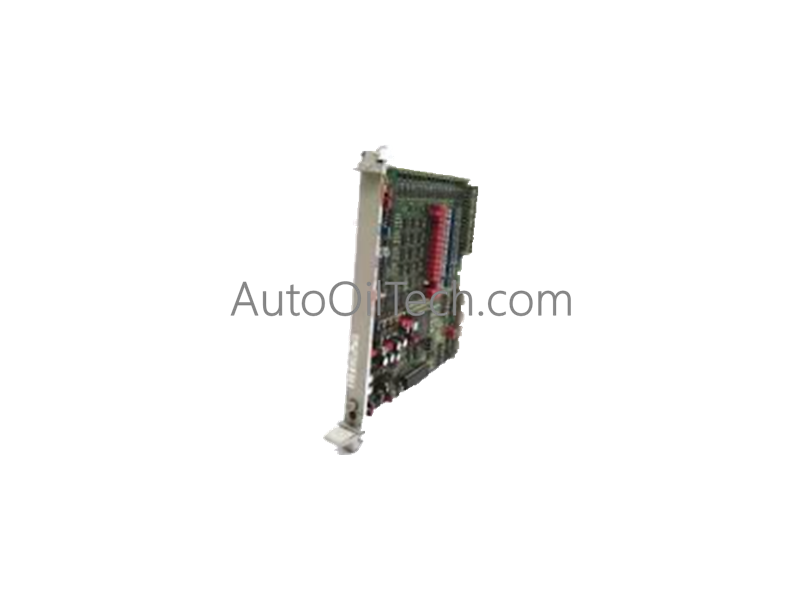

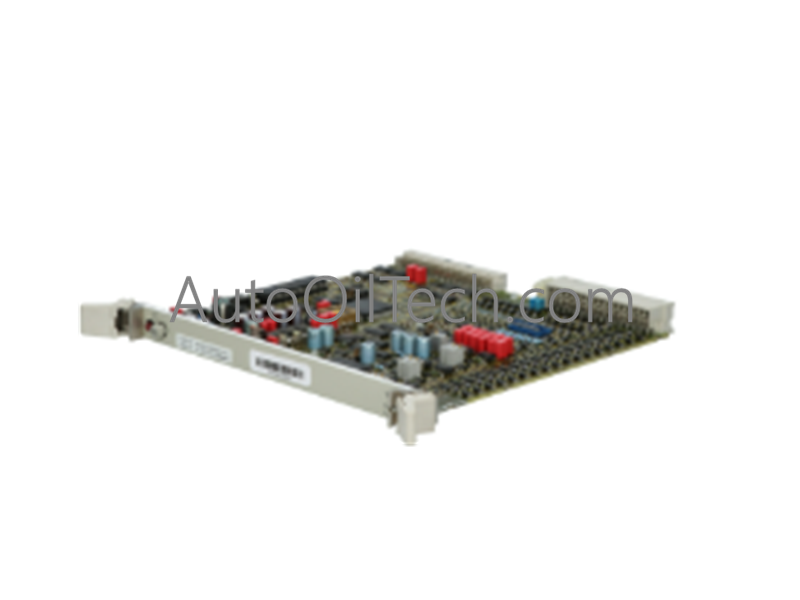

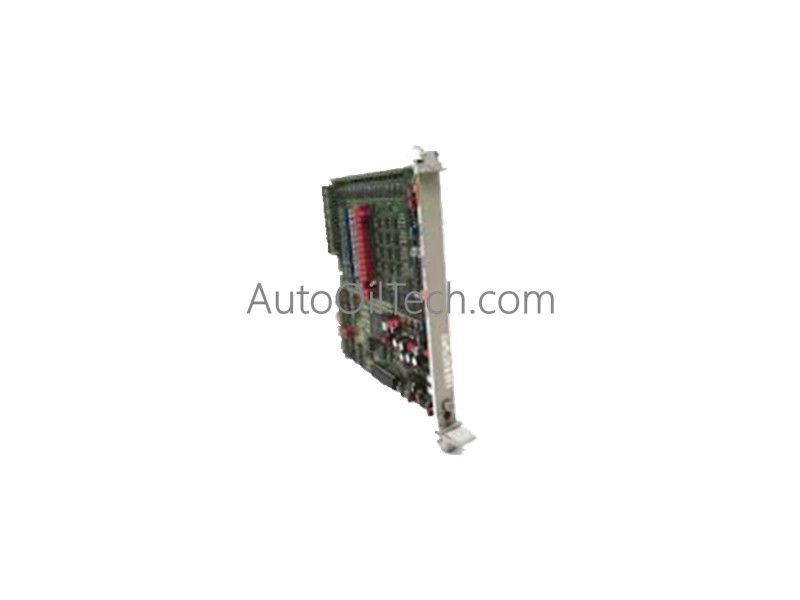

Tarjeta de E/S de la base VME GE DS200SIOBH1ABA

La GE DS200SIOBH1ABA, también catalogada como la tarjeta de E/S independiente VME DS200SIOBH1, funciona como un componente de hardware dedicado para el procesamiento de señales y la comunicación por bus dentro de los sistemas de control de turbinas Mark V.

Desglose de sufijos y matriz de modelos

Especificaciones de hardware

Redes deterministas Profinet / EtherNet/IP y velocidad de comunicación del backplane

La placa utiliza rutas de comunicación de backplane de alta velocidad para interconectarse sin problemas con la arquitectura de control de turbinas Mark V a través de la ranura del conector VME P1. Las capacidades de integración de red determinista Profinet y EtherNet/IP garantizan el procesamiento de telemetría en tiempo real a través de los canales de entrada y salida del sistema. Las características de escalado de densidad de E/S y compatibilidad con firmware flash mantienen la estabilidad de ejecución durante los ciclos operativos dinámicos, mientras que los indicadores LED de diagnóstico a bordo proporcionan una verificación visual del estado de comunicación activa del backplane.

Preguntas frecuentes

P: ¿Cómo deben configurarse los puentes e interruptores en una placa DS200SIOBH1ABA de reemplazo?

R: Todos los puentes e interruptores de la placa de reemplazo deben ajustarse manualmente para que coincidan con las posiciones físicas exactas de la unidad retirada antes de la instalación.

P: ¿La placa admite el intercambio en caliente en vivo dentro de un rack VME energizado?

R: No. Todas las fuentes de alimentación del rack deben bloquearse y verificarse con un medidor para evitar descargas eléctricas y daños en el circuito del backplane.

P: ¿Qué indica el único LED de diagnóstico a bordo durante el funcionamiento?

R: El LED se ilumina continuamente para indicar el estado de comunicación activa del backplane cuando el rack VME Mark V accede a la placa.

Directrices de instalación en campo

1. Asegúrese de que todas las fuentes de alimentación del sistema para el núcleo Mark V y el rack VME asociado estén bloqueadas y probadas para un estado de energía cero.
2. Mantenga la placa en su embalaje protector antiestático hasta el momento exacto de la instalación física dentro del gabinete.
3. Alinee la tarjeta cuidadosamente con las guías de la ranura VME P1 designadas y aplique una presión uniforme para asentar completamente el conector de borde.
4. Fije todos los tornillos de retención mecánicos y verifique todas las posiciones de los puentes e interruptores con la configuración de la placa anterior antes de volver a energizar el sistema.
