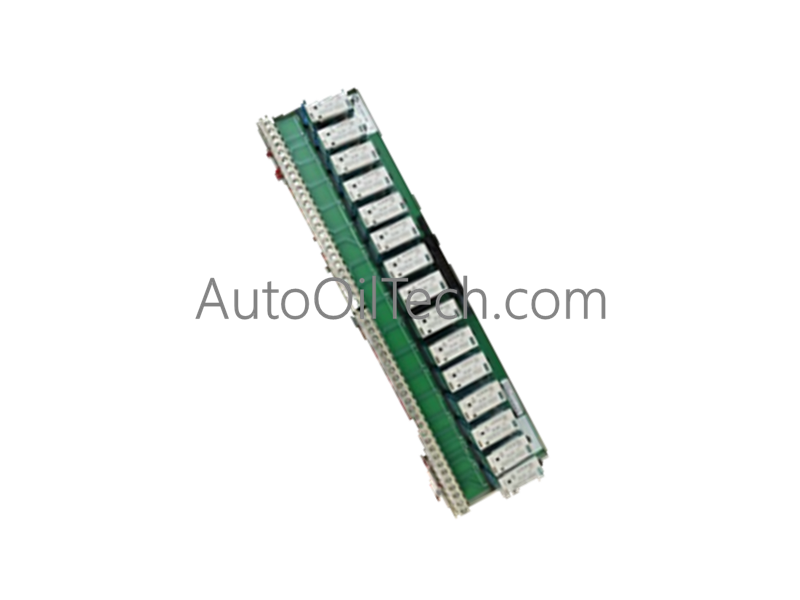

Placa de terminales de relé GE DS200RTBAG2AHC

La GE DS200RTBAG2AHC, también catalogada como la tarjeta de terminales de relé DS200RTBA, funciona como un componente de hardware dedicado para el control de terminales LAN y E/S remotas dentro de las plataformas de control de turbinas Mark V Speedtronic.

Desglose de sufijos y matriz de modelos

Las designaciones alfanuméricas dentro del número de producto funcional DS200RTBAG2AHC corresponden a propiedades específicas del grupo de hardware y a revisiones compatibles con versiones anteriores:

Especificaciones de hardware

Escalado de densidad de E/S e indicadores de diagnóstico

Operando dentro de la arquitectura del sistema Mark V Speedtronic, esta tarjeta actúa como una capa de interfaz entre los comandos del microprocesador digital de bajo voltaje y los circuitos de control de campo de alta resistencia.

• Escalado de densidad de E/S: La tarjeta proporciona diez puntos de ejecución de relés dedicados en su superficie dentro de un espacio reducido de terminales. Este diseño integra siete interruptores de doble polo y doble tiro (DPDT) junto con tres interruptores de cuatro polos y doble tiro (4PDT), lo que maximiza la densidad de conmutación por ranura.
• Aislamiento de señal activa: Barreras de aislamiento de alta integridad protegen la electrónica de control ascendente de sobretensiones que se originan en el cableado de campo. MOV individuales de 130 V CA suprimen los picos de voltaje a través de los límites de contacto, y estos son reemplazables en el campo.
• Aislamiento visual de fallas: Diez lámparas de estado de diagnóstico físico están montadas en línea cerca de sus respectivos componentes de relé. Cada lámpara se enciende cuando su bobina de relé correspondiente está activamente energizada, lo que permite verificaciones visuales del estado del bucle dentro del gabinete.
• Configuración de hardware: Múltiples pines de puente tipo berg están integrados en la tarjeta, lo que permite a los técnicos personalizar las rutas de los circuitos, la señalización de retroalimentación y las configuraciones eléctricas directamente.

Preguntas frecuentes

P: ¿Puede la tarjeta DS200RTBAG2AHC funcionar con voltajes de control de bobina de 110 VCC o 115 VCA?

R: No. La designación del Grupo 2 (RTBAG2) configura específicamente la tarjeta con bobinas de relé de 24 VCC. Para aplicaciones de 110 VCC, consulte la versión RTBAG1; para 115 VCA, utilice la variante RTBAG3.

P: ¿Cómo se mantiene la compatibilidad física con versiones anteriores en diferentes revisiones de esta tarjeta?

R: Las revisiones funcionales A y H y la revisión de ilustraciones C mantienen una compatibilidad completa de la huella mecánica y la ruta de la señal eléctrica con la tarjeta principal DS200RTBAG2 original sin revisar, lo que permite un reemplazo directo.

P: ¿Los componentes de protección contra sobretensión de esta tarjeta son reemplazables?

R: Sí. Cada uno de los diez relés se empareja con un varistor de óxido metálico (MOV) de 130 V CA individual y reemplazable por el usuario para facilitar la reparación rápida en el lugar después de una falla de sobretensión transitoria.

Pautas de instalación en campo

• Preparación para el montaje: Monte la tarjeta dentro del gabinete utilizando los cuatro orificios de las esquinas perforados de fábrica. Asegúrese de que los separadores no conductores de nailon o metal estén firmemente sujetos para evitar que las trazas de cobre del plano posterior de la PCB entren en contacto con paneles metálicos conectados a tierra.
• Mitigación de riesgos eléctricos: Aísle toda la alimentación de campo externa y los voltajes del bloque de terminales antes de enchufar el cable de cinta del sistema de 16 pines o el conector de tarjeta a tarjeta de 2 pines.
• Aislamiento de conductos y cableado: Dirija las líneas de contacto del relé de alto voltaje en haces de cables físicos separados lejos de los cables de cinta digitales y de comunicación de bajo voltaje para evitar el acoplamiento electromagnético.
• Continuidad de la conexión a tierra: Conecte los blindajes de los cables generales a la barra de conexión a tierra dedicada del gabinete utilizando una conexión de baja impedancia. Asegúrese de que todos los conductores de conexión a tierra sean lo más cortos posible para evitar eficazmente los transitorios de conmutación de alta frecuencia.
