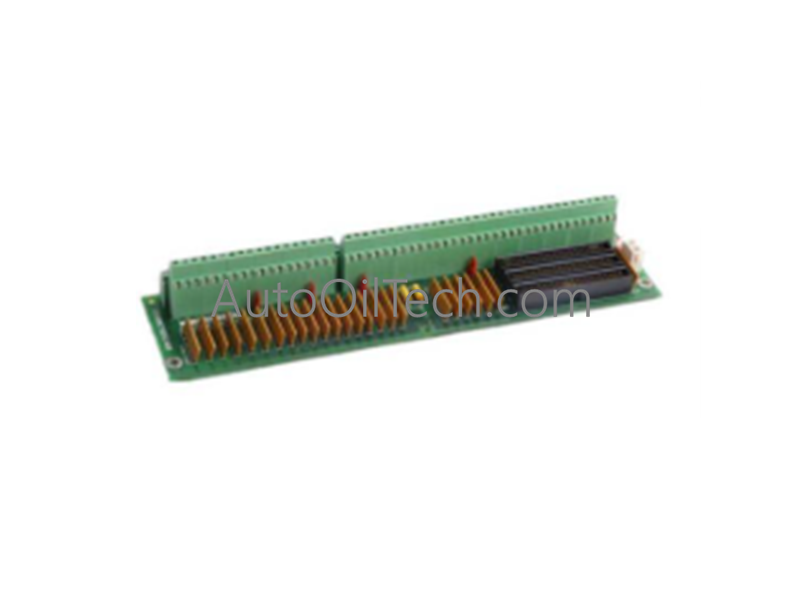

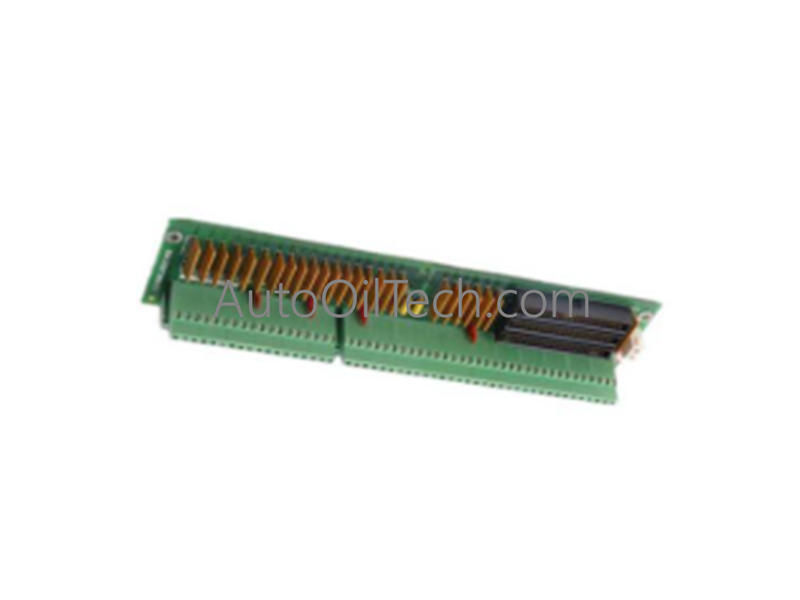

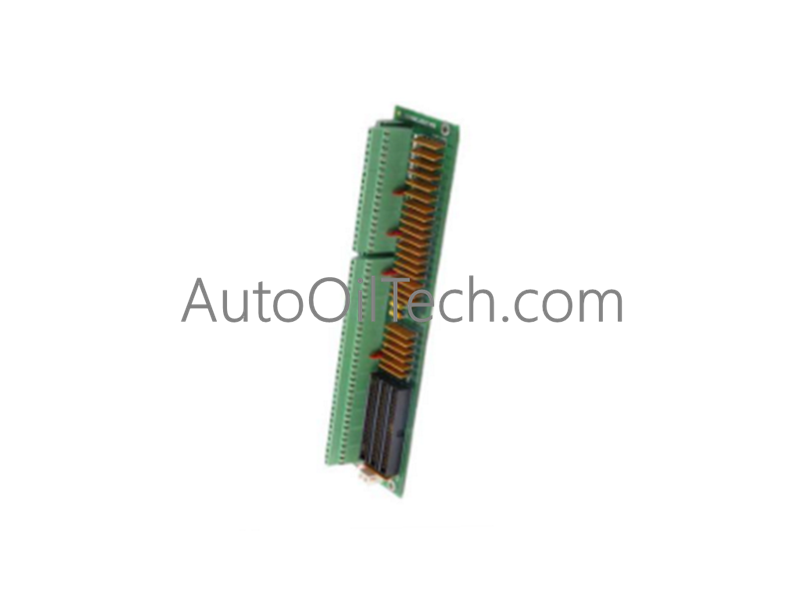

Configurada para la terminación multisignal y la interconexión con el núcleo en los sistemas de control de turbinas Mark V, la placa de terminales RST General Electric DS200QTBAG1A (DS200QTBAG1A) proporciona una ejecución física/eléctrica directa.
Especificaciones del hardware
Parámetro
Especificación
Modelo
DS200QTBAG1A
Marca
General Electric
Origen
EE. UU.
Peso
0,80 kg
Dimensiones
220 mm x 150 mm x 30 mm
Temperatura de funcionamiento
-20 °C a +65 °C
Consumo de energía
Terminación pasiva / Alimentación por bucle
Profinet y velocidad de comunicación del plano posterior
Las licencias de velocidad de comunicación del bus del plano posterior y los protocolos de red deterministas garantizan un intercambio de datos de alta velocidad con los módulos del procesador central en todos los racks Mark V.
La escalabilidad de la densidad de E/S permite una integración perfecta de bloques de terminales duales que alojan un total de 144 cables de señal, canales LVDT/R e interfaces de salida servo.
La compatibilidad con la actualización del firmware permite actualizaciones y gestión de la configuración a través de herramientas de ingeniería de sistemas.
Preguntas frecuentes
P: ¿Qué precauciones deben tomarse con respecto a las salidas de excitación LVDT en el DS200QTBAG1A?
R: Los operadores deben evitar estrictamente cortocircuitar las salidas de excitación LVDT a tierra para evitar daños en el hardware del circuito de regulación interno.
P: ¿Cómo se identifican los cables de señal individuales en los bloques de terminales?
R: Los terminales están organizados en bloques designados como TB1 y TB2, y cada punto de conexión se identifica por su ID de bloque y formato de número de terminal, como TB1-66 o TB2-33.
Pautas de instalación en campo
Monte la placa de forma segura dentro del gabinete Mark V designado utilizando las pautas de separación y montaje proporcionadas en el conjunto TBQA.
Asegúrese de que todo el cableado de campo conectado a los bloques de terminales esté correctamente pelado, apretado y etiquetado con la ID de bloque y el número de terminal correctos antes de iniciar el sistema.
Verifique el blindaje y la conexión a tierra adecuados de los cables de señal de entrada para minimizar el ruido eléctrico y la interferencia transitoria en los bucles de terminación.
