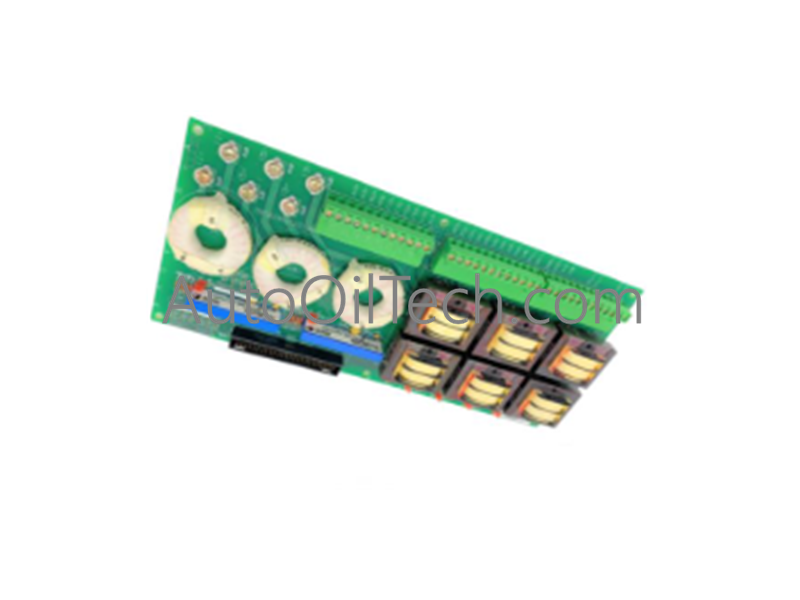

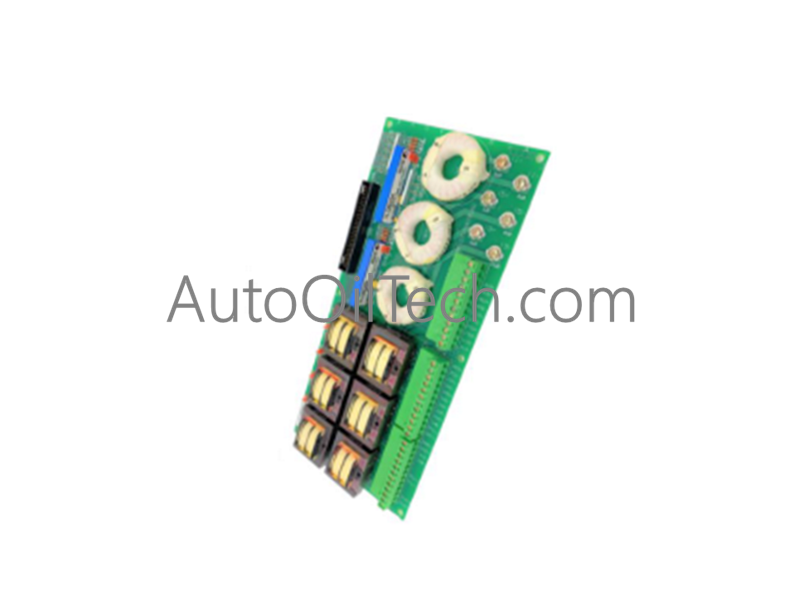

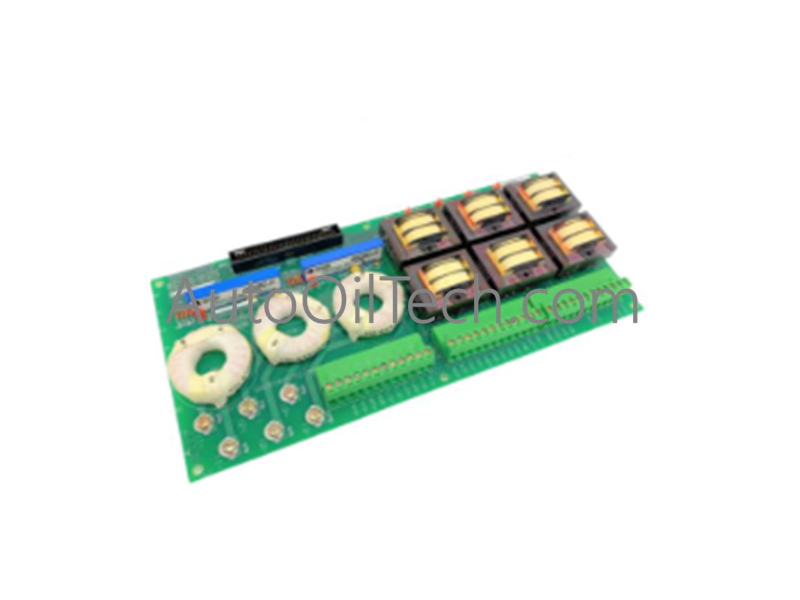

Tarjeta de acondicionamiento de señales GE DS200PTCTG1BAA

Configurada para el escalado y aislamiento de señales en los sistemas Mark V Speedtronic, la GE DS200PTCTG1BAA (tarjeta acondicionadora de señales DS200PTCTG1) proporciona una ejecución física/eléctrica directa del procesamiento de señales del transformador de potencial (PT) y del transformador de corriente (CT).

Especificaciones del Hardware

Compatibilidad de Firmware para PLC y Control Industrial

La DS200PTCTG1BAA funciona como un front-end analógico para la arquitectura Mark V, encargada de acondicionar las entradas de alta tensión para el consumo a nivel de control. Se integra con la tarjeta TCCB a través de la interfaz JKK para soportar el aislamiento secundario. El módulo realiza rectificación basada en hardware y limitación de tensión utilizando circuitos integrados y componentes pasivos; no requiere compatibilidad de firmware flash ni licencia de velocidad de comunicación definida por software, ya que su funcionamiento está determinado por la topología del circuito físico y el estado de la señal del backplane del host.

Preguntas Frecuentes (FAQ)

P: ¿Son retrocompatibles las tres revisiones funcionales de este módulo?

R: No. Solo las dos primeras revisiones (B y A) se consideran retrocompatibles. La tercera revisión, relacionada con la configuración del diseño, no mantiene una equivalencia funcional completa con las versiones anteriores.

P: ¿Están integradas en la PCB disposiciones de montaje específicas?

R: Sí. La placa cuenta con orificios de instalación perforados de fábrica y rodeados de material aislante para facilitar un montaje seguro y evitar cortocircuitos contra el chasis del rack.

Directrices de Instalación en Campo

• Segregación de Cables: Para evitar interferencias electromagnéticas (EMI), enrute los cables de alimentación de alta tensión por separado de los cables de señal de baja tensión. Si el enrutamiento paralelo es inevitable, minimice la longitud de la trayectoria paralela. Cuando los cables de señal y alimentación deban cruzarse, asegúrese de que lo hagan en un ángulo de 90 grados.
• Requisitos de Blindaje: Utilice cableado blindado para las rutas de entrada/salida de señal para minimizar la captación de ruido. Termine los blindajes de acuerdo con la especificación de tierra del sistema Mark V para mantener la integridad de la señal.
• Terminación de Terminales: La placa incluye un bloque de terminales de 72 posiciones. Asegúrese de que todos los conductores (OUT1, OUT2, COM1, COM2, P15, SO21, L23) estén correctamente asentados y apretados para evitar conexiones intermitentes o inestabilidad de la señal.
• Protocolo ESD: La PCB contiene circuitos integrados sensibles. Utilice una muñequera conectada a tierra y una superficie antiestática durante la instalación y el mantenimiento para evitar daños por descarga electrostática.
• Integridad Mecánica: Verifique que la placa esté correctamente alineada con los soportes de montaje del rack. Utilice todos los sujetadores provistos para asegurar que la PCB permanezca plana y estable durante el funcionamiento de la turbina.
