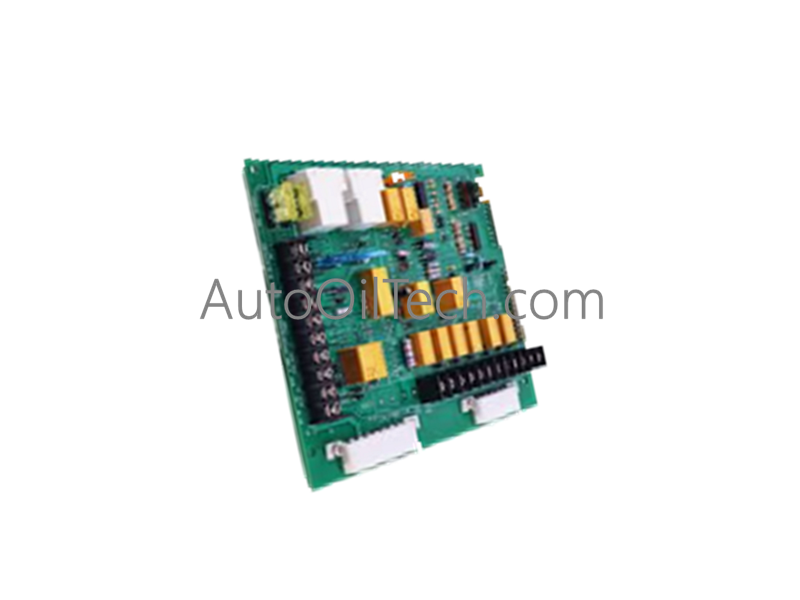

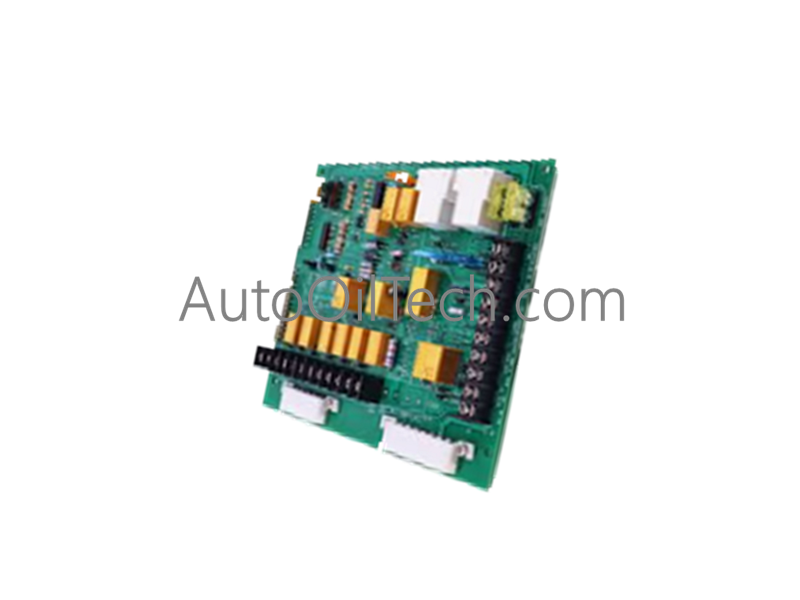

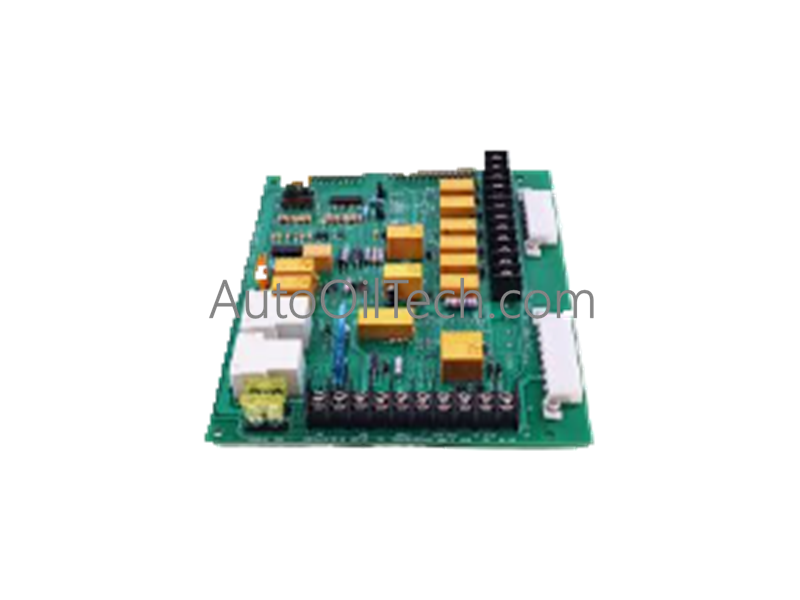

Panel de protección de línea GE DS200LPPAG1AAA

El GE DS200LPPAG1AAA, también catalogado como el Panel de Protección de Línea DS200LPPAG1, funciona como un componente de hardware dedicado para el monitoreo de línea de CA y el filtrado de señales dentro de las plataformas del Sistema de Control de Turbinas Mark V.

Desglose de Sufijos y Matriz de Modelo

Especificaciones de Hardware

Características de Control Industrial y Firmware

• Compatibilidad con Firmware Flash: La PCB DS200LPPAG1AAA opera dentro de la arquitectura de lógica fija del sistema Mark V Speedtronic. La configuración de parámetros y el estado de diagnóstico se gestionan a través del menú del panel de control del sistema; las actualizaciones de firmware se manejan mediante protocolos de carga/descarga de interfaz serial entre el gabinete de control y una estación de trabajo conectada.
• Velocidad de Comunicación del Bus del Backplane: La placa interactúa con el backplane de la unidad a través de bloques de terminales designados, manteniendo la sincronización de la señal para el monitoreo de la protección de la turbina. La velocidad de tránsito de datos está determinada por el tiempo de escaneo del procesador del sistema y la naturaleza cableada del circuito de protección.
• Escala de Densidad de E/S: La placa utiliza siete puentes configurables (JP1-JP7) y dos bloques de terminales para gestionar las señales de protección de línea. Esta configuración de hardware discreta está optimizada para el rango de voltaje específico de 200 - 600 VCA, lo que la distingue de la variante LPPB diseñada para aplicaciones de voltaje más alto.

Preguntas Frecuentes (FAQ)

P: ¿Cuál es la diferencia técnica entre una placa LPPA y una LPPB?

R: La placa LPPA (por ejemplo, DS200LPPAG1AAA) está diseñada para voltajes de entrada del sistema que oscilan entre 230 y 600 VCA. La placa LPPB se utiliza para aplicaciones de voltaje más alto que oscilan entre 601 y 1500 VCA.

P: ¿Cómo se realiza el reemplazo físico de la PCB?

R: Asegúrese de que la unidad esté completamente desenergizada y que todos los condensadores estén descargados. Desconecte los cables agarrando el cuerpo del conector, no los cables, para retirarlos de los terminales tipo conector. Suelte la placa apretando las pestañas de bloqueo en los cuatro soportes.

Pautas de Instalación en Campo

• Manejo Estático: Esta PCB contiene componentes lógicos y de protección sensibles. Utilice una muñequera conectada a tierra y una alfombrilla antiestática durante la instalación para evitar daños en las rutas de los circuitos integrados.
• Configuración de Jumpers: Verifique la configuración de JP1 a JP7 antes de la puesta en marcha. Estos jumpers gestionan funciones de protección específicas: JP1-JP3 (indicación de fusible fundido), JP4/JP7 (detección de corriente de tierra analógica), JP5 (voltaje de puente) y JP6 (filtro de rizado SCR).
• Integridad del Cableado: Al conectar los cables de señal a los bloques de terminales, asegúrese de la compatibilidad del calibre del cable y confirme que todas las conexiones sean seguras. Evite la tensión mecánica excesiva en el conjunto de la placa durante el tendido de cables.
• Verificación de Diagnóstico: Después de la instalación, acceda al menú de diagnóstico del sistema a través del teclado del panel de control para confirmar el estado de salud de la placa. Registre los parámetros de referencia antes y después de las reparaciones para verificar el funcionamiento correcto del lazo de protección del control de la turbina.
