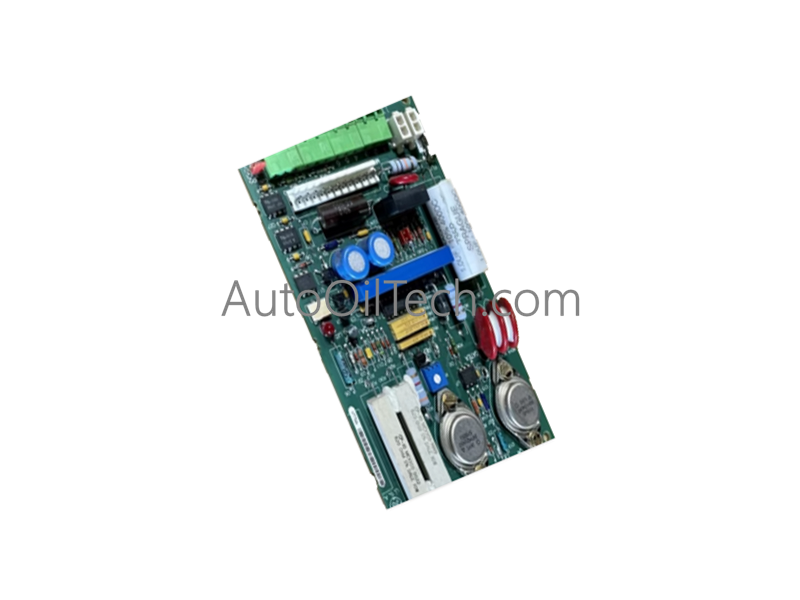

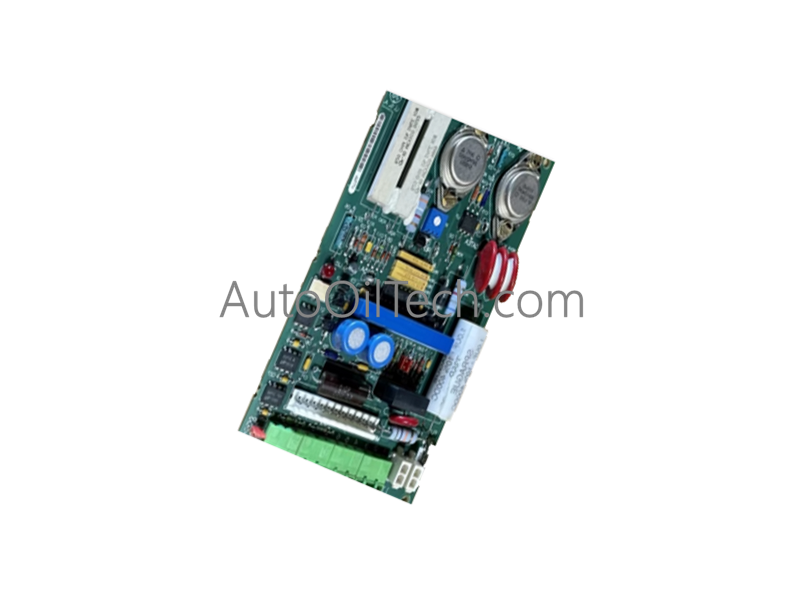

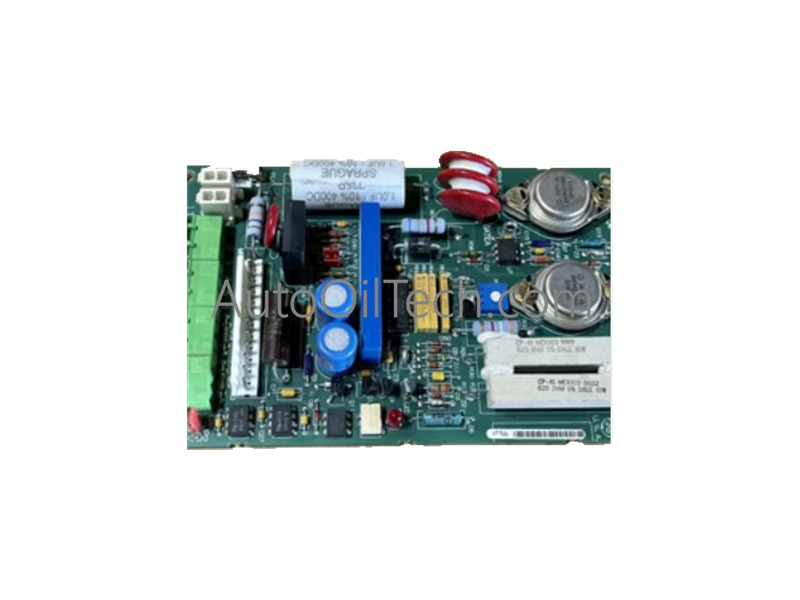

Tarjeta de circuito de disparo GE DS200FCR2G1AFC

La GE DS200FCR2G1AFC, también catalogada como la tarjeta de circuito de encendido DS200FCR2G1AFC, opera como un componente de hardware dedicado para la gestión de salida de relé y la interconexión de señales dentro de las arquitecturas de control de turbinas GE Mark V. Configurada para el control de interfaz de alta densidad, la GE DS200FCR2G1AFC (tarjeta de circuito de encendido DS200FCR2G1AFC) proporciona ejecución eléctrica directa de la lógica de encendido de la turbina y el enrutamiento de comandos de dispositivos periféricos.

Especificaciones de hardware

Métricas de control y protección industrial

• Velocidad de comunicación del bus de la placa posterior: La tarjeta se conecta con el chasis Mark V para recibir comandos de encendido y señales de transición de estado. Está diseñada para mantener un alto rendimiento para la actuación de relés, asegurando que la lógica de protección de la turbina y los comandos de control se ejecuten dentro de los requisitos de temporización precisos del sistema Speedtronic.
• Redes deterministas Profinet / EtherNet/IP: Si bien actúa como una tarjeta de circuito de encendido discreta, el módulo está integrado en la jerarquía de comunicación Mark V. Admite la señalización determinista requerida para la secuenciación de la turbina, asegurando que las salidas de relé estén sincronizadas con los ciclos de escaneo del controlador principal para mantener un funcionamiento estable de la turbina.
• Escalado de densidad de E/S: El módulo presenta relés intercambiables en campo, lo que permite un mantenimiento modular de los canales de salida. Este diseño facilita la agregación de comandos de control dentro del rack de la turbina, asegurando que la interfaz de señal siga siendo escalable mientras se mantiene el aislamiento de canal a canal.

Preguntas frecuentes

P: ¿El DS200FCR2G1AFC admite el intercambio en caliente dentro del rack Mark V?

R: No. El DS200FCR2G1AFC no está diseñado para el intercambio en caliente. El gabinete Mark V debe apagarse y el bus del sistema debe aislarse antes de intentar insertar o quitar la tarjeta para evitar daños por arco eléctrico en los pines de la placa posterior o el disparo de operaciones de relé no intencionadas.

P: ¿Cómo se mantiene el aislamiento eléctrico de las salidas de relé?

R: Las salidas están diseñadas con una rigidez dieléctrica de 2500 VCA. Esta barrera de aislamiento evita que los picos de alto voltaje de los dispositivos del lado del campo se propaguen a los circuitos de encendido del lado del control, protegiendo así la lógica sensible del procesador Mark V de las perturbaciones eléctricas.

Pautas de instalación en campo

• Asiento mecánico: Alinee la tarjeta con precisión con los rieles guía del rack Mark V. Asegúrese de que el módulo esté completamente asentado para mantener un contacto de alta integridad con la placa posterior. Un asiento incompleto puede provocar un comportamiento errático del relé y fallas de comunicación en el bus del circuito de encendido.
• Mantenimiento de relés: La tarjeta cuenta con relés intercambiables en campo. Al reemplazar un relé individual, asegúrese de que el componente de reemplazo coincida con las clasificaciones exactas de voltaje y corriente especificadas para la tarjeta. Utilice herramientas adecuadas para ESD para evitar daños en las pistas del circuito circundante.
• Toma de tierra: Conecte la tarjeta al bus de tierra del gabinete provisto en el rack Mark V. Se requiere una conexión a tierra de baja impedancia para que los circuitos de aislamiento internos funcionen de manera efectiva y para garantizar que el ruido inducido se derive lejos de la lógica de encendido.
