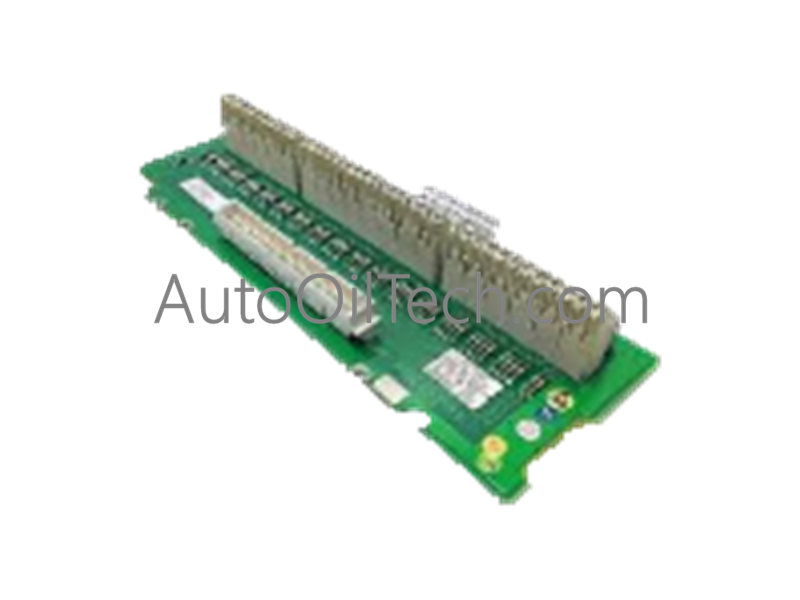

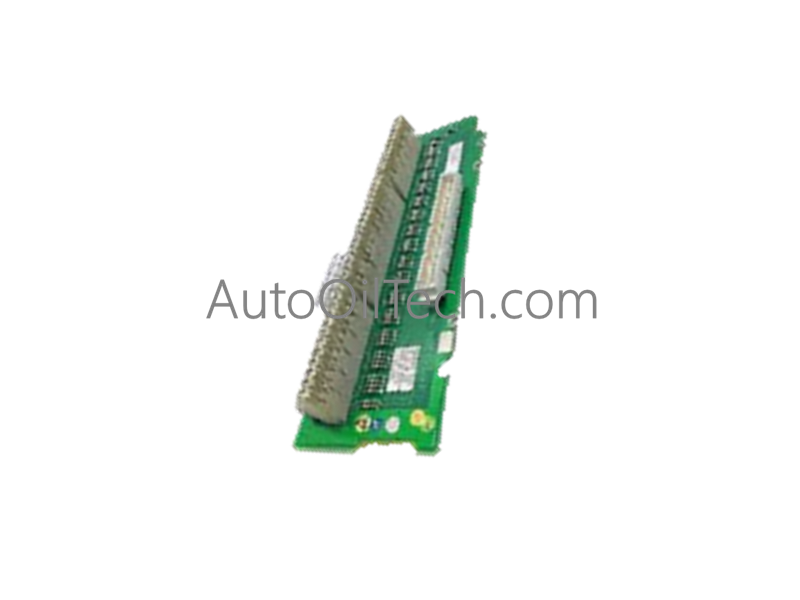

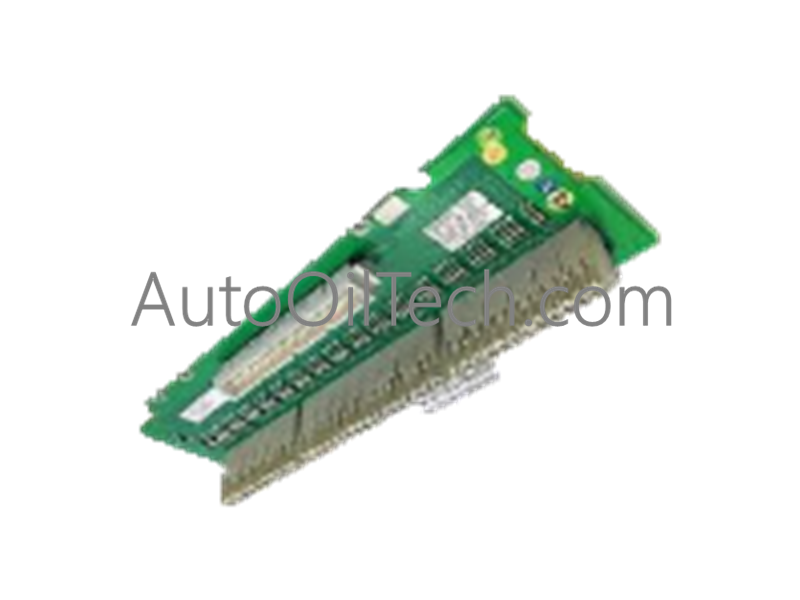

Módulo de terminación de salida de contacto GE DS200DTBCG1A

El GE DS200DTBCG1A, también catalogado como Módulo de Terminación de Salida de Contacto DS200DTBCG1, funciona como un componente de hardware dedicado para la terminación de la señal de relé y la distribución de energía dentro de los sistemas de control de turbinas Mark V.

Desglose de sufijos y matriz de modelos

Especificaciones de hardware

Redes deterministas Profinet/EtherNet/IP y velocidad de comunicación de la placa posterior

El módulo se integra dentro de las arquitecturas de control industrial Mark V utilizando enlaces de comunicación de placa posterior de alta velocidad, lo que garantiza una conmutación sincronizada de la salida de relé en todos los nodos de gestión de turbinas. Los marcos de integración de redes deterministas Profinet y EtherNet/IP admiten informes de estado en tiempo real de las salidas de control a través de conexiones de interfaz dedicadas, como los conectores de señal de relé de la placa TCRA JS1-JS8 y el puerto de alimentación del solenoide J8 TCPD. Las funciones de escalado de densidad de E/S y compatibilidad de firmware flash mantienen la integridad de la configuración durante los ciclos operativos sin comprometer la precisión de la conmutación.

Preguntas frecuentes

P: ¿Cuántas conexiones de cable de señal son compatibles con los bloques de terminales del DS200DTBCG1A?

R: La placa cuenta con dos bloques de terminales, cada uno con capacidad para 110 cables de señal, lo que da una capacidad total de 220 conexiones.

P: ¿Cuál es el propósito específico de los conectores J15 y J16 en el conjunto del módulo?

R: J15 y J16 se conectan normalmente entre sí para gestionar las salidas de contacto n.º 16, n.º 17 y n.º 18 dentro del conjunto de accionamiento Mark V.

P: ¿Se puede reemplazar este módulo de terminación mientras el rack Mark V está energizado?

R: No. Todas las fuentes de alimentación del rack deben bloquearse y verificarse con un medidor para evitar descargas eléctricas y daños en el circuito.

Pautas de instalación en campo

1. Asegúrese de que todas las fuentes de alimentación del sistema para el núcleo Mark V y los gabinetes de terminación asociados estén bloqueadas y probadas para verificar que estén en estado de energía cero.
2. Monte la placa de forma segura dentro del espacio designado del gabinete de la unidad, manteniendo la separación física entre el cableado de señal y los cables de alimentación de alto voltaje para evitar interferencias electromagnéticas.
3. Termine los cables de señal de forma segura en los bloques y mapee los conectores de bayoneta (JS1-JS8, J8, J15, J16) de acuerdo con el diseño de la documentación heredada.
4. Verifique todas las configuraciones de los puentes y pruebe la continuidad de la salida del relé utilizando un software de diagnóstico antes de volver a energizar el sistema.
