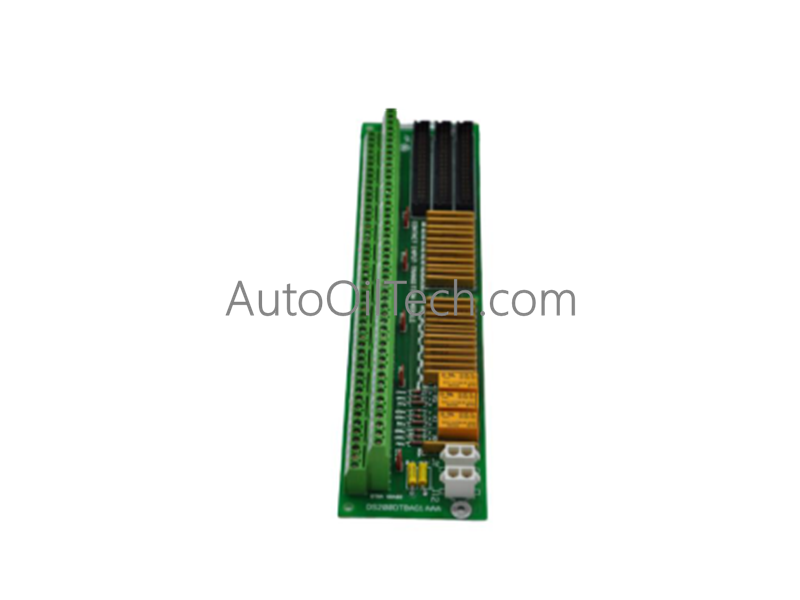

Tarjeta de Conexión Digital para Terminal GE DS200DTBBG1A

Configurada para la terminación de entradas de contacto digital en las redes de control de turbinas Mark V, la GE DS200DTBBG1A (Tarjeta de Conector Digital de Placa de Terminal DS200DTBBG1A) proporciona una ejecución física/eléctrica directa.

Desglose de Sufijos y Matriz de Modelos

Especificaciones del Hardware

Redes Deterministas Profinet / EtherNet/IP y Velocidad de Comunicación del Backplane

El módulo se integra dentro de las arquitecturas de control industrial Mark V utilizando enlaces de comunicación de backplane de alta velocidad, asegurando la monitorización sincronizada de contactos digitales en los nodos de gestión de turbinas. Los marcos de integración de redes deterministas Profinet y EtherNet/IP soportan el reporte de estado en tiempo real de los contactos de campo a través de conexiones de interfaz dedicadas, como el puerto de entrada de contacto JRR TCDA. Las características de escalado de densidad de E/S y compatibilidad de firmware flash mantienen la integridad de la configuración durante los ciclos operativos sin comprometer la precisión de la encuesta de entrada.

Preguntas Frecuentes

P: ¿Qué contactos digitales específicos atiende la tarjeta DS200DTBBG1A?

R: El módulo está diseñado específicamente como interfaz de terminación para las entradas de contacto digital 47 a 96.

P: ¿Cómo se integra una fuente de alimentación externa cuando se utilizan entradas de 24 VCC?

R: El conector de alimentación debe retirarse del núcleo de distribución de energía, y una fuente de alimentación externa regulada de 24 VCC debe conectarse directamente a los terminales del módulo.

P: ¿Se puede reemplazar esta placa de terminales mientras el rack Mark V está energizado?

R: No. Todas las fuentes de alimentación al rack deben ser bloqueadas y verificadas con un medidor para evitar descargas eléctricas y daños al circuito del backplane.

Pautas de Instalación en Campo

1. Asegúrese de que todas las fuentes de alimentación del sistema al núcleo Mark V y a los gabinetes de terminación asociados estén bloqueadas y probadas para un estado de energía cero.
2. Mantenga la placa en su embalaje protector antiestático hasta el momento exacto de la instalación física dentro del gabinete.
3. Mapee y verifique todas las conexiones de los cables planos (JFF, JFG, JFH) y las ubicaciones de los cables de terminal (TB1, TB2) para evitar errores de cableado.
4. Asegure todos los tornillos de retención de terminales, verifique la configuración de los puentes y pruebe los estados de entrada de contacto utilizando software de diagnóstico antes de volver a energizar el sistema.
