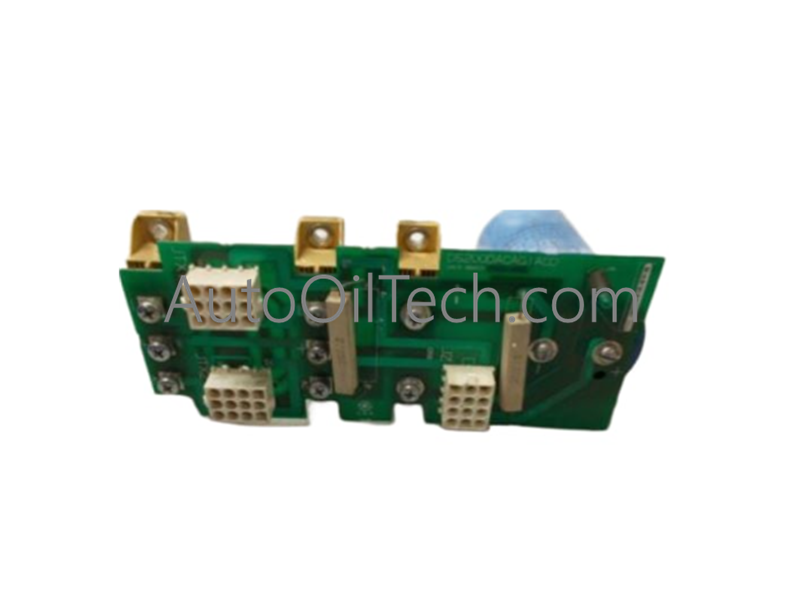

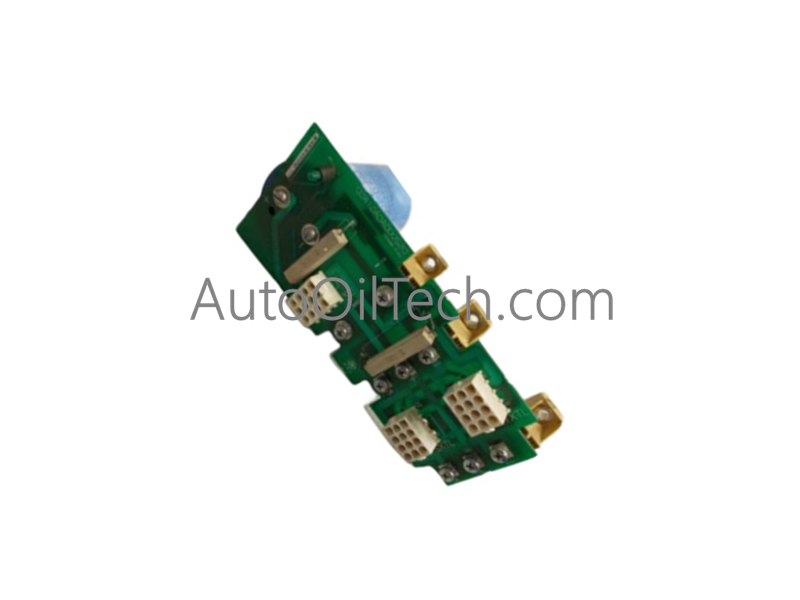

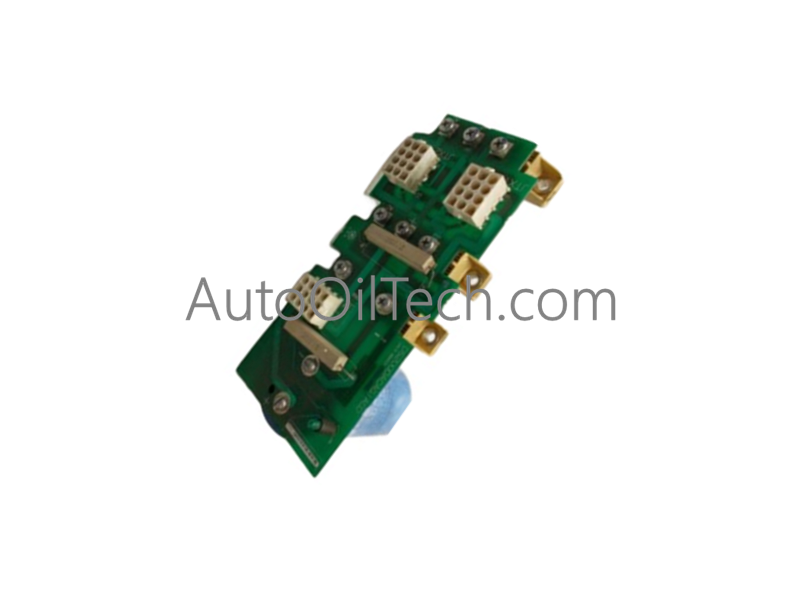

Módulo convertidor de CA/CC GE DS200DACAG1ACD

El GE DS200DACAG1ACD, también catalogado como el convertidor AC/DC DS200DACA, funciona como un componente de hardware dedicado para la rectificación de energía de CA a CC y la estabilización de voltaje dentro de la plataforma de control Mark V Speedtronic.

Especificaciones del Hardware

Compatibilidad del Firmware de PLC y Control Industrial

El DS200DACAG1ACD funciona como un módulo de rectificación de hardware de función fija. Opera independientemente de los ciclos de flash del firmware a nivel de sistema y no requiere licencias de velocidad de comunicación de bus de backplane definidas por software. Como capa de conversión pasiva, su integración dentro del bastidor de control es estrictamente eléctrica; el módulo proporciona transformación de energía bruta a la SDCC (Tarjeta de Control Digital Speedtronic) y no posee estados lógicos internos ni parámetros programables en campo.

Preguntas Frecuentes (FAQ)

P: ¿Esta placa es programable en campo o requiere calibración por software?

R: No. La placa es un componente de hardware dedicado para la conversión de energía. No contiene firmware, ni requiere ninguna configuración o calibración basada en software.

P: ¿Cuál es el papel principal de esta placa en el sistema Mark V?

R: Actúa como un convertidor AC/DC, rectificando las señales de CA de entrada para proporcionar la energía de CC estable necesaria para el funcionamiento de la SDCC (Tarjeta de Control Digital Speedtronic) Mark V y los circuitos de detección asociados.

P: ¿Se requieren puentes de hardware específicos durante la instalación?

R: La instalación requiere una colocación física adecuada en el bastidor de control. Consulte los esquemas eléctricos específicos del sitio para verificar si su configuración actual requiere ajustes de puente específicos para la selección del rango de voltaje de entrada.

Pautas de Instalación en Campo

• Control estático: La placa es muy sensible a las descargas electrostáticas (ESD). Asegúrese de usar una pulsera con conexión a tierra y una alfombrilla antiestática al manipular la unidad fuera de su embalaje seguro contra ESD.
• Asiento mecánico: Alinee cuidadosamente el módulo con el conector del backplane. Aplique una presión uniforme hasta que la placa esté completamente asentada. Asegúrese de que todos los tornillos de montaje estén apretados para proporcionar la estabilidad mecánica necesaria y la continuidad de la conexión a tierra contra el marco del bastidor.
• Inspección: Verifique que ninguna pista o componente muestre signos de daño físico u oxidación. Asegúrese de que los pines del backplane estén limpios y libres de residuos antes de la inserción.
• Verificación de energía: Antes de la energización completa del sistema, confirme que los cables de alimentación de entrada estén correctamente terminados de acuerdo con las marcas de terminales en el borde de la placa.
• Consideraciones ambientales: Asegúrese de que el lugar de instalación esté libre de vibraciones excesivas y de que el sistema de refrigeración del gabinete esté operativo para mantener perfiles de temperatura óptimos de los componentes.
