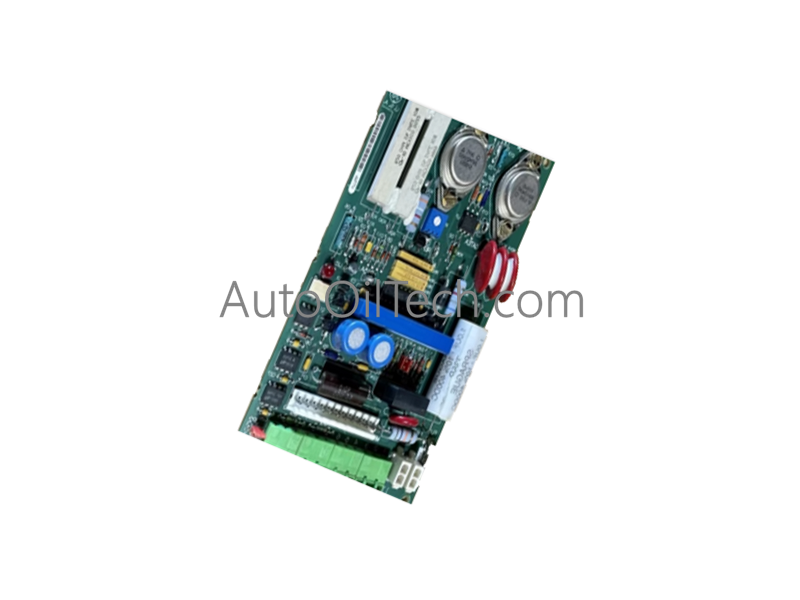

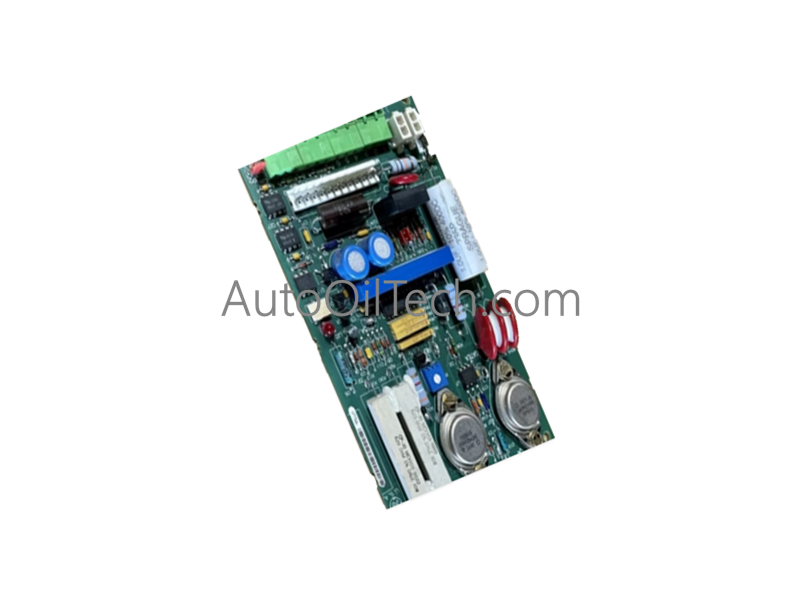

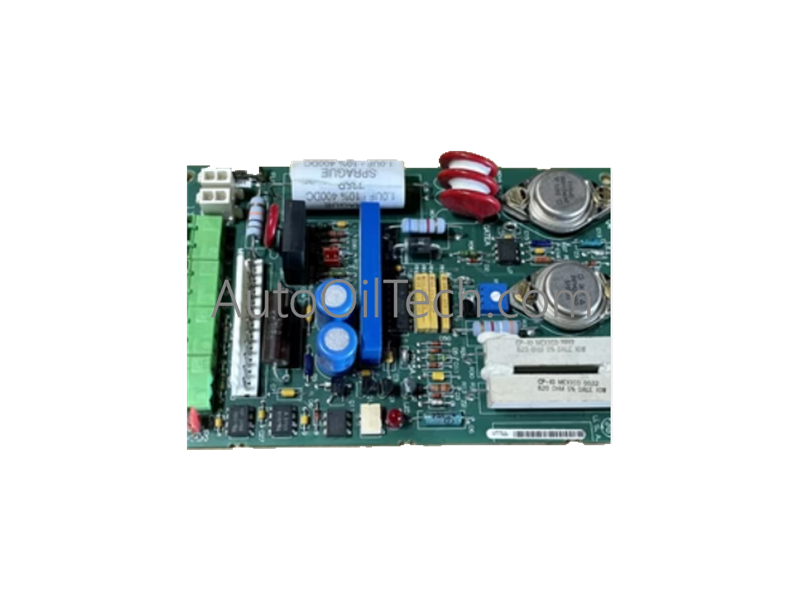

Tarjeta de controlador de contactor GE DS200CDBAG1BDB

La GE DS200CDBAG1BDB, también catalogada como la DS200CDBAG1BDB Contactor Driver Board, funciona como un componente de hardware dedicado para el control de relés y la transmisión de señales dentro de las arquitecturas de control y accionamiento de turbinas GE Mark V. Configurada para una conmutación de contactores de alta velocidad, la GE DS200CDBAG1BDB (Contactor Driver Board DS200CDBAG1BDB) proporciona una ejecución eléctrica directa de la modulación de potencia para los sistemas auxiliares de la turbina.

Especificaciones de Hardware

Métricas de control y protección industrial

• Velocidad de comunicación del bus de placa base: La placa se interconecta con el controlador Mark V para recibir comandos de conmutación a través del bloque de terminales 1TB. Está diseñada para una propagación de señal determinista, asegurando que la sincronización de la actuación del contactor esté sincronizada con la secuencia de control del accionamiento principal.
• Redes deterministas Profinet / EtherNet/IP: Aunque utiliza E/S discretas cableadas, el ensamblaje CDBA admite un funcionamiento coordinado en múltiples placas de controlador. La naturaleza determinista de las señales de control garantiza que los estados de los relés se gestionen de forma fiable, evitando superposiciones de tiempo que podrían provocar fallas en la bobina del contactor o un acoplamiento incorrecto del accionamiento.
• Escalado de densidad de E/S: La placa cuenta con una configuración de puente ajustable (JP2) para habilitar o deshabilitar los modos de operación coordinada. Esta escalabilidad permite la agregación de múltiples placas de controlador dentro de un único ensamblaje de control de turbina, proporcionando una interfaz flexible para requisitos de accionamiento complejos.
• Compatibilidad con firmware Flash: La placa incorpora hardware de diagnóstico, que incluye un indicador LED y tres puntos de prueba dedicados (REFA, CDBA Común, +15 VCC), lo que permite la supervisión y verificación en tiempo real de la integridad de la señal sin requerir actualizaciones de firmware programables.

Preguntas frecuentes

P: ¿La DS200CDBAG1BDB admite el intercambio en caliente dentro del gabinete del variador?

R: No. La DS200CDBAG1BDB no está diseñada para el intercambio en caliente. Toda la alimentación al conjunto del variador debe desconectarse antes de tocar la placa o reemplazar el fusible de 4 A accesible al usuario. No aislar la fuente de alimentación conlleva riesgo de descarga eléctrica y posibles daños a los componentes discretos de la placa.

P: ¿Cómo debe configurarse el puente JP2 para la coordinación de varias placas?

R: Por defecto, el puente de fábrica está configurado en los pines 1 y 2 para pruebas independientes. Para habilitar el funcionamiento coordinado cuando hay varias placas de controlador instaladas, mueva el puente a los pines 2 y 3. Esto también requiere el suministro de tensión de control externa a los terminales 1TB-9 y 1TB-10.

Guías de instalación en campo

• Estabilidad de montaje: Asegure que la PCB esté firmemente sujeta al chasis Mark V utilizando los puntos de montaje de la placa. Un soporte mecánico adecuado previene la fatiga inducida por vibraciones en las uniones soldadas del conector 1TB, que son críticas para la distribución de energía y señales.
• Cableado y terminación: La transmisión de señales y energía está centralizada a través del conector 1TB. Asegúrese de que los tres cables estén correctamente asentados en sus respectivas secciones. La alineación incorrecta de los cables o las conexiones flojas en el bloque de terminales son causas comunes de comportamiento intermitente del contactor.
• Monitoreo de diagnóstico: Utilice los puntos de prueba integrados para verificar la fuente de alimentación de +15 VCC y la señal de voltaje REFA durante la puesta en marcha. Si el LED montado en la placa no se enciende cuando el puente JP2 está en la posición 2-3, verifique el suministro de voltaje de control en los terminales 9 y 10 del conector 1TB.
