Controlador multifuncional GE D25-0157-000002

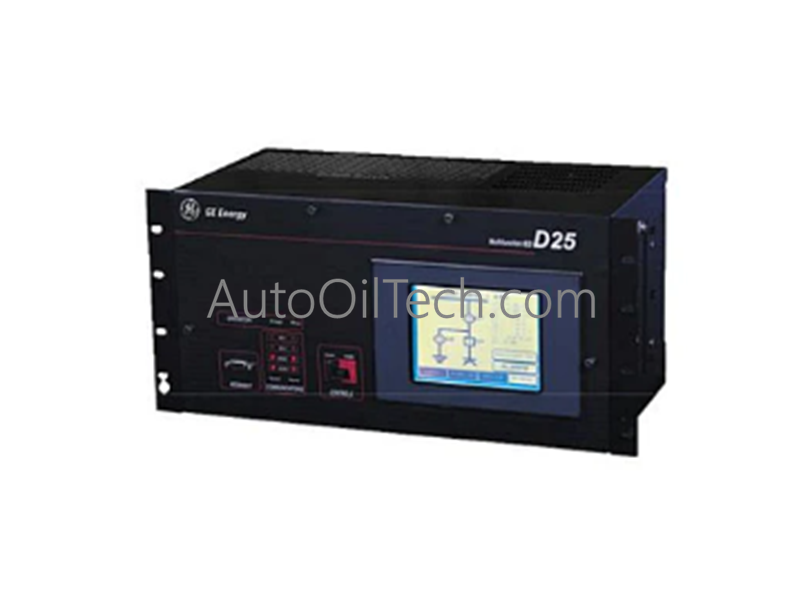

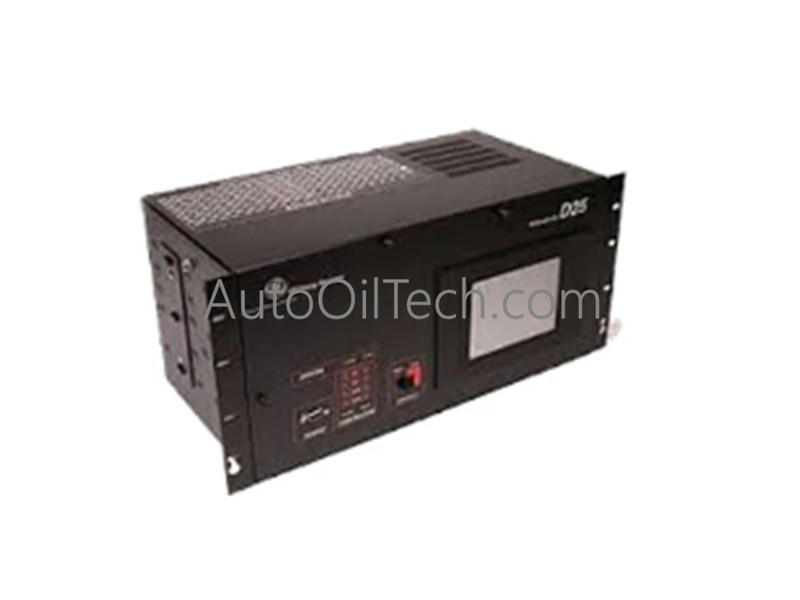

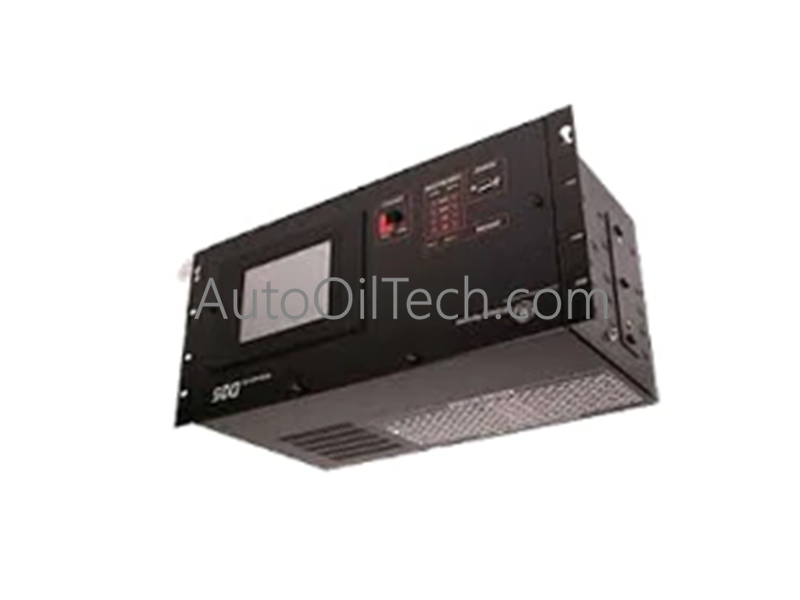

Configurada para una supervisión y automatización de alta densidad en entornos de subestaciones eléctricas, la GE Fanuc D25-0157-000002, también catalogada como la Unidad Multifuncional D25-0157-000002, opera como un componente de hardware dedicado a la automatización de subestaciones dentro de redes de control integradas. Procesa entradas analógicas multicanal, estados digitales discretos y pulsos de temporización de forma nativa en el nivel del rack para ejecutar rutinas de protección, telemetría y lógica en paralelo con las plataformas de la red de control maestra.

Especificaciones de Hardware

Control Industrial e Integración de Unidades

• Licencias de Velocidad de Comunicación del Bus de Backplane y Ejecución de Lógica de Subestación: El núcleo multiprocesador ejecuta cálculos de PLC y RTU locales de forma concurrente. Maneja el enclavamiento de relés de protección, las matemáticas de calidad de energía y el sondeo de E/S dentro de bloques de firmware optimizados, asegurando que los bucles de muestreo de alta frecuencia se ejecuten de forma independiente sin alterar las propiedades de velocidad de comunicación del bus de backplane asignadas a los enlaces ascendentes serie o de red.
• Mapeo de Redes Deterministas Profinet / EtherNet/IP: Las variables locales, los registros de fallas y los estados de los interruptores capturados a través del array de entrada digital se mapean en protocolos centralizados como DNP3 sobre TCP/IP o IEC 61850. Los puertos Ethernet duales redundantes transmiten estos conjuntos de datos estructurados directamente a redes deterministas Profinet / EtherNet/IP de supervisión o anillos SCADA de subestación para una alineación de secuencia en submilésimas de segundo.
• Escalado de Densidad de E/S y Consolidación de Cableado: La combinación de medición analógica de CA/CC, seguimiento de estado discreto y lógica de disparo/cierre de interruptores de alta corriente en un único chasis de 5U optimiza los perfiles de escalado de densidad de E/S. Esta integración minimiza el espacio físico del panel de cableado, reduce el número de dispositivos auxiliares de función única requeridos y simplifica la topología de cableado en todo el diseño del gabinete.

Preguntas Frecuentes

P: ¿Qué comportamiento técnico de procesamiento se manifiesta si la fuente de sincronización horaria IRIG-B experimenta un fallo de señal?

R: El reloj de tiempo real interno pasa automáticamente a un estado de funcionamiento libre (flyover), dependiendo de su oscilador interno para mantener el seguimiento del tiempo. Simultáneamente, el sistema marca un bit de estado de reloj no sincronizado en el mapa de registro de comunicación del host, advirtiendo al DCS que las precisiones de las marcas de tiempo de la secuencia de eventos están operando bajo límites degradados.

P: ¿Puede este chasis de controlador montado en rack de 19 pulgadas soportar el intercambio en caliente completo de módulos de E/S internos mientras los carriles de alimentación están completamente energizados?

R: No. El bus de backplane interno no cuenta con pines de alimentación aislados para la funcionalidad de intercambio en caliente en vivo. Es obligatorio apagar completamente el módulo a través de su interruptor de circuito principal antes de extraer o reparar las tarjetas de componentes internos para evitar picos de voltaje inductivos y corrupción del registro del firmware.
