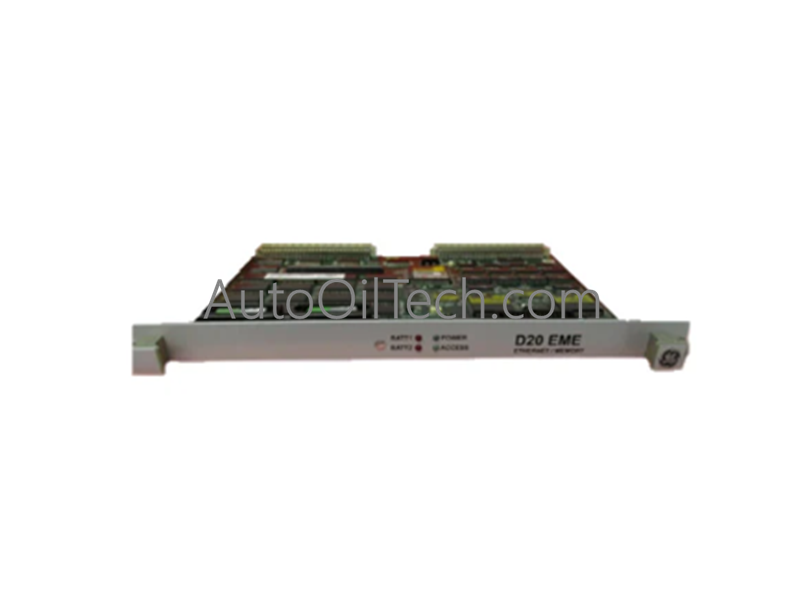

Módulo de Comunicación y Mejora de Memoria GE D20EME

El GE D20EME, también catalogado como Módulo de Mejora de Comunicación y Memoria D20EME, sirve como el subensamblaje principal de red D20 utilizado para ejecutar la expansión del ancho de banda de procesamiento y el almacenamiento en búfer de telemetría en las plataformas RTU D20. Maneja el procesamiento de paquetes multicanal de forma nativa en el nivel de nodo para optimizar las transferencias de bases de datos en paralelo con las plataformas de red de control maestro.

Especificaciones del hardware

Integración de control industrial y variador

• Licencias de velocidad de comunicación de bus de plano posterior y lógica de procesamiento: Los coprocesadores de comunicaciones integrados gestionan la conversión de protocolos y la cola de mensajes en los 7 canales serie simultáneamente. Debido a que el procesamiento de paquetes HDLC y el control de acceso a medios se ejecutan dentro de registros de hardware independientes, el sondeo serie de gran volumen no limita los atributos de velocidad de comunicación del bus de plano posterior asignados a los módulos de CPU maestros adyacentes.
• Mapeo de redes deterministas Profinet / EtherNet/IP: Las métricas de seguimiento locales, los búferes de datos y los contadores de actividad de puertos se almacenan dentro de la SRAM con respaldo de batería. Estas variables se asignan directamente a redes deterministas Profinet / EtherNet/IP de supervisión o líneas host DNP3/Modbus estándar a través de los puertos físicos 10Base-T o de fibra óptica 10Base-FL, actualizando las arquitecturas SCADA maestras sin demoras en la conversión de señales.
• Escalado de densidad de E/S y diseño de ensamblaje de comunicación: La concentración de 7 líneas serie, puertos HDLC duales y 3 interfaces de medios Ethernet distintas dentro de un módulo de rack estándar de 19 pulgadas mejora los parámetros de espacio dentro de los marcos de automatización centrales. Este diseño de distribución aumenta las opciones de escalado de densidad de E/S local, lo que permite que el subensamblaje actúe como un centro de datos centralizado para los clústeres de IED descendentes sin necesidad de múltiples tarjetas convertidoras independientes.

Preguntas frecuentes

P: ¿Qué comportamiento de seguimiento técnico se manifiesta si el módulo pierde la alimentación del sistema primario mientras contiene registros de datos de eventos activos?

R: Los subcircuitos de respaldo de batería integrados se activan instantáneamente para proteger la matriz de memoria. El sistema aísla la matriz SRAM de 8 MB o 16 MB de las líneas de caída de voltaje, preservando todos los registros de telemetría almacenados y las colas de eventos de diagnóstico durante períodos prolongados hasta que se recupera la energía principal.

P: ¿Se pueden desconectar o intercambiar en caliente de forma segura las interfaces de medios físicos (10Base-T/2/FL) mientras el módulo está procesando tramas de datos HDLC activas?

R: Si bien la desconexión de líneas de comunicación externas individuales no causará fallas físicas en los componentes, la desconexión de los enlaces del transceptor bajo carga interrumpe las sesiones de red activas de inmediato. Esta acción desencadena fallas de retransmisión de datos en el enlace D.20 y obliga a la CPU maestra a registrar una alarma de falla de canal en su registro de diagnóstico.

Directrices de instalación en campo

• Alineación del diseño del chasis, restricciones de espacio libre y asentamiento mecánico: Aísle todas las líneas de alimentación de CA o CC primarias entrantes, etiquete los interruptores de enlace de terminales adyacentes y verifique que una muñequera antiestática de descarga electrostática (ESD) esté conectada a una toma de tierra antes de la instalación. Alinee las orejetas del chasis de 19 pulgadas con los orificios del bastidor, verifique que el espacio libre trasero coincida con las restricciones de profundidad de 8.1 pulgadas para permitir un radio de curvatura adecuado para los cables de fibra óptica y apriete todos los tornillos del panel para garantizar un asentamiento mecánico estable contra la vibración del panel local.
• Separación de conductores, restricciones de canalización y conexión a tierra de blindaje: Encamine todos los cables serie RS-232/RS-485 de bajo potencial y los tendidos HDLC dentro de canalizaciones separadas y conectadas a tierra, aisladas de las fuentes de distribución de energía pesadas o de las líneas de variadores de frecuencia de motor para evitar la diafonía electromagnética. Termine todas las trenzas de cable de comunicación blindadas directamente en la barra de tierra de cobre principal del recinto del panel, manteniendo rutas de conexión a tierra uniformes de baja impedancia para satisfacer las métricas de inmunidad EN 61000-6-2.
