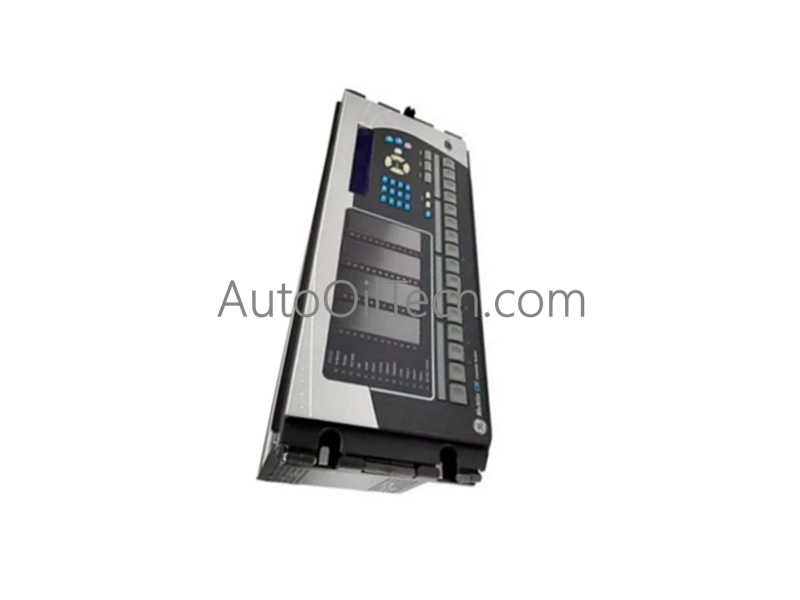

Relé de protección de interruptor GE C60H03HKH

Configurado para la detección y el control de fallas en arquitecturas de subestaciones, el GE Multilin C60H03HKH (Relé de protección de interruptor C60H03HKH) proporciona ejecución eléctrica directa de la supervisión de fallas de interruptores y la lógica de verificación de sincronismo.

Especificaciones de hardware

Métricas de control y protección industrial

• Velocidad de comunicación del bus del backplane: El C60H03HKH utiliza un bus interno de alta velocidad para procesar la lógica de protección a partir de entradas digitales y analógicas. La arquitectura de hardware está diseñada para un rendimiento determinista, lo que garantiza que las señales de monitoreo del circuito de disparo y de protección contra fallas del interruptor se ejecuten dentro de ventanas de latencia de nivel de microsegundos.
• Redes deterministas Profinet / EtherNet/IP: El relé es compatible con el protocolo IEC 61850 Edición 2, proporcionando intercambio de datos determinista para los sistemas de automatización de subestaciones (SAS). Esta capacidad permite la sincronización en tiempo real de los estados de los interruptores y los datos de suma de corriente en las arquitecturas de bus de proceso.
• Escalado de densidad de E/S: El módulo cuenta con una amplia gama de puntos de E/S digitales y analógicas, lo que permite una integración escalable de señales de corriente de hasta 4 juegos de CT. Esta densidad admite esquemas complejos de interruptor doble, incluidas las topologías de bus en anillo y de interruptor y medio, a través de FlexLogic programable.
• Compatibilidad con firmware Flash: El relé admite lógica programable en campo y actualizaciones de firmware, lo que permite la implementación de esquemas de protección y algoritmos de diagnóstico actualizados sin necesidad de modificar el hardware.

Preguntas frecuentes

P: ¿El C60H03HKH admite el intercambio en caliente dentro del chasis UR?

R: Sí. El C60H03HKH está diseñado para el intercambio en caliente para minimizar el tiempo de inactividad del sistema. Sin embargo, todos los circuitos secundarios del CT deben cortocircuitarse y los circuitos del VT aislarse antes de la extracción del módulo para evitar riesgos de alto voltaje u operaciones no deseadas del interruptor durante el proceso de instalación.

P: ¿Cómo se maneja la suma de corriente cuando se utilizan 4 juegos de CT?

R: El relé permite la suma de corriente mediante cableado analógico convencional o digitalmente a través de un bus de proceso IEC 61850. La lógica de procesamiento interna agrega estas entradas para proporcionar una protección diferencial y de sobrecorriente precisa en la zona de barra colectora designada.

Pautas de instalación en campo

• Estabilidad de montaje: Asegure el chasis UR al rack utilizando el hardware especificado por el fabricante para mantener una conexión adecuada a la tierra de la subestación. Una conexión robusta es obligatoria para garantizar que el relé disipe eficazmente las sobretensiones transitorias.
• Práctica de cableado: Dirija los cables de señal de CT y VT por separado del cableado de comunicación de alta velocidad y las E/S digitales para mitigar la interferencia electromagnética. Utilice cableado blindado para todas las conexiones Ethernet y RS485, terminando los blindajes en el bus de tierra del gabinete para preservar la integridad de la señal.
• Terminación: Apriete todas las conexiones de los terminales a la especificación requerida. Las conexiones de alta resistencia en la interfaz CT/VT introducen imprecisiones de medición que comprometen la sensibilidad de la verificación de sincronismo y la lógica de falla del interruptor.
