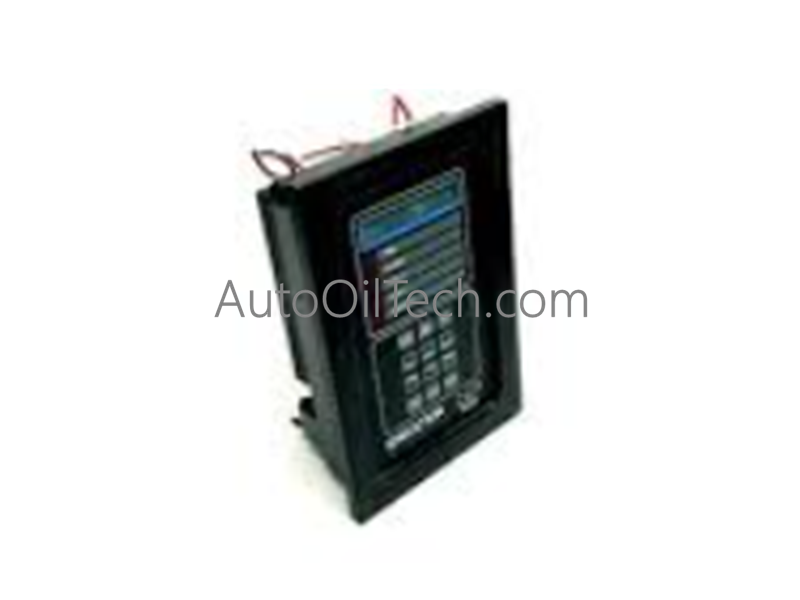

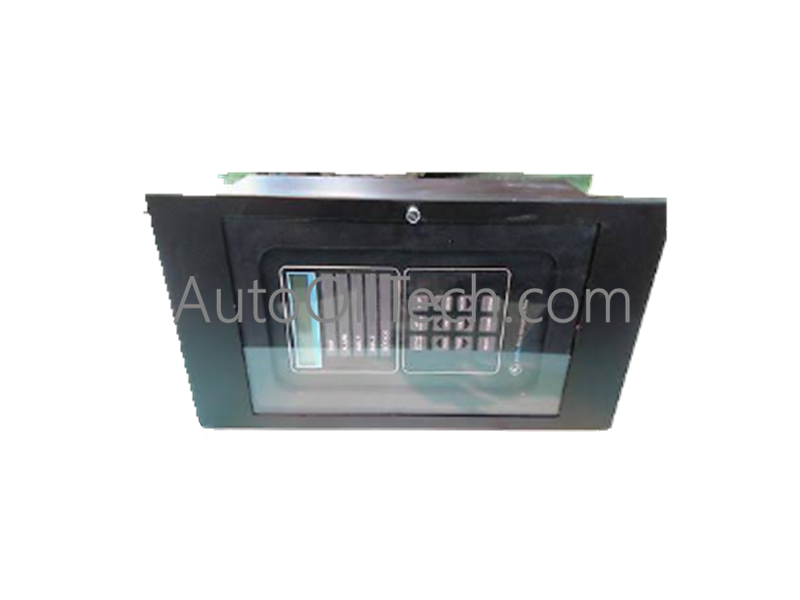

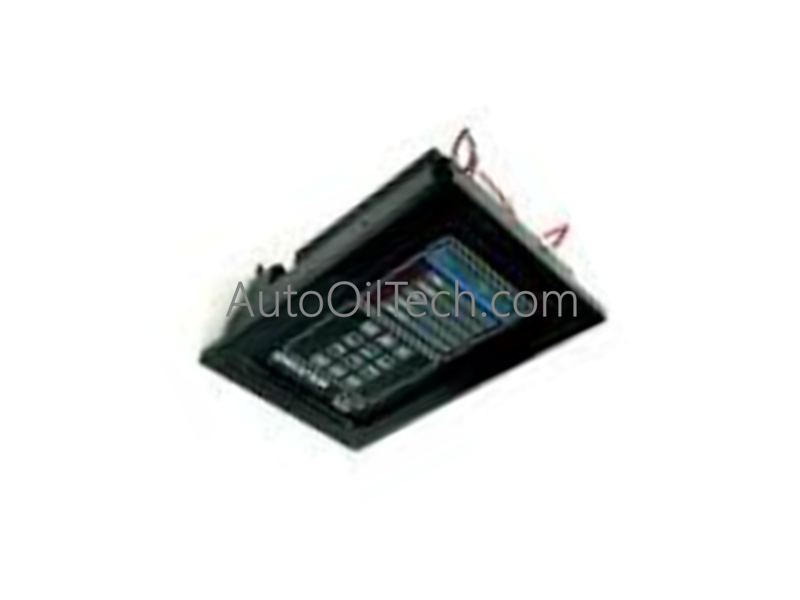

GE 269PLUS-D/O-111-100P-HI Protección de Motor

El GE Multilin 269PLUS-D/O-111-100P-HI, también catalogado como el relé de protección de motor 269PLUS-D/O-111-100P-HI, funciona como un componente de hardware dedicado para el modelado térmico y la detección de fallas dentro de las arquitecturas de control de motores de CA de tamaño mediano. Configurado para protección de alta velocidad, el GE Multilin 269PLUS-D/O-111-100P-HI (relé de protección de motor 269PLUS-D/O-111-100P-HI) proporciona ejecución eléctrica directa de relés de sobrecarga, desequilibrio de fase y falla a tierra.

Especificaciones de hardware

Métricas de control y protección industrial

• Velocidad de comunicación del bus de la placa posterior: El relé integra una arquitectura de bus interna para procesar datos de corriente y RTD de alta velocidad. Está diseñado para mantener tasas de muestreo deterministas, asegurando que las actualizaciones del modelo térmico y los umbrales de falla se calculen dentro de la ventana de protección requerida.
• Redes determinísticas Profinet / EtherNet/IP: Aunque utiliza RS485 Modbus RTU por defecto, el relé admite la integración con sistemas SCADA de nivel superior. Esto garantiza un intercambio de datos determinista para el monitoreo remoto de voltaje, corriente y condiciones de carga, facilitando actualizaciones de estado en tiempo real en las redes industriales.
• Escalado de densidad de E/S: El módulo incluye una serie de entradas digitales y 4 salidas de relé (funciones de disparo, alarma y auxiliares). Esta densidad permite la integración de enclavamientos de control personalizados, lo que permite al relé gestionar arrancadores de motor e interruptores automáticos basándose en la lógica de protección local.
• Compatibilidad con firmware Flash: El dispositivo admite la configuración y el monitoreo de diagnóstico a través del paquete de software GE Multilin, lo que permite el ajuste de las curvas de protección del motor y el análisis de los registros de perturbaciones para el mantenimiento predictivo.

Preguntas frecuentes

P: ¿El diseño extraíble permite el intercambio en caliente durante el funcionamiento del motor?

R: No. Aunque el chasis extraíble permite la extracción física sin desconexión del cableado, retirar el relé mientras el motor está energizado provocará la pérdida de la protección activa. Aísle siempre los circuitos secundarios del TC y la alimentación de control antes de extraer el relé para evitar condiciones peligrosas de TC de circuito abierto o acciones de control no deseadas.

P: ¿Cómo se integra la entrada RTD en el modelo térmico?

R: El relé admite entradas RTD de cobre de 10 Ω, que se asignan directamente al algoritmo de sobrecarga térmica. Esto permite que la curva de protección se ajuste dinámicamente en función de la temperatura real del devanado, lo que proporciona una protección más precisa que los modelos solo de corriente durante las condiciones de funcionamiento a alta temperatura ambiente.

Directrices de instalación en campo

• Asiento mecánico: Asegúrese de que el chasis extraíble esté completamente insertado y que la manija de bloqueo esté enganchada. Un asiento inadecuado provoca contactos de alta resistencia en los terminales secundarios, lo que puede causar desviaciones de medición y un funcionamiento intermitente del relé.
• Puesta a tierra del transformador de corriente (TC): Conecte los circuitos secundarios del TC a una barra de tierra sólida del gabinete. Se requiere una trayectoria de tierra de baja impedancia para que el relé detecte con precisión las fallas a tierra y los desequilibrios de fase sin verse influenciado por el ruido de modo común.
• Blindaje: Termine los blindajes de comunicación RS485 en la tierra designada del puerto de comunicación del relé para suprimir la interferencia EMI. Se requiere un cableado de par trenzado blindado para mantener la integridad de la señal del flujo de datos Modbus RTU en entornos de alto ruido cerca de grandes arrancadores de motor.
