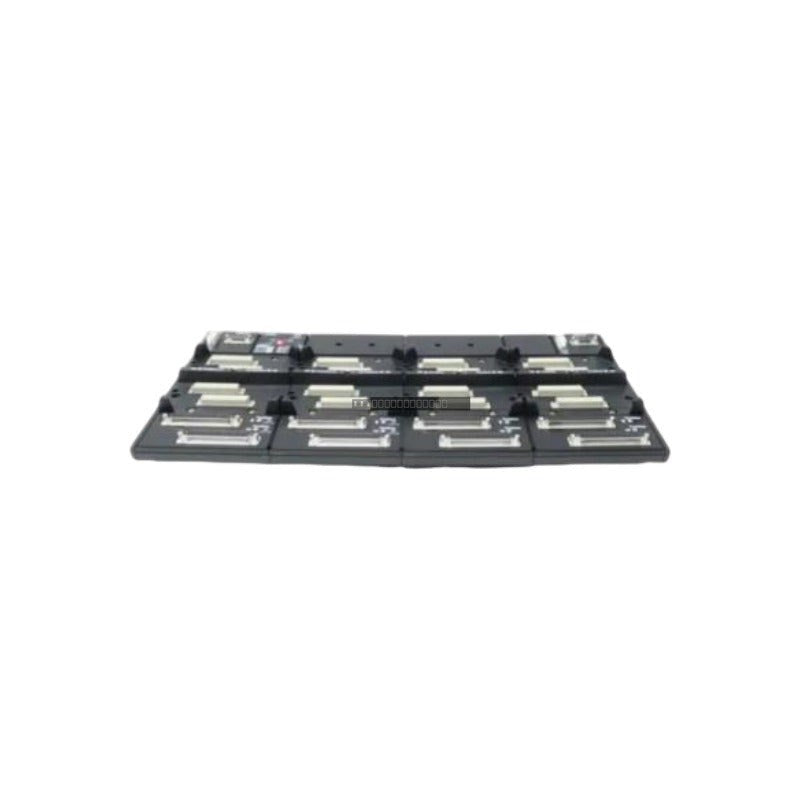

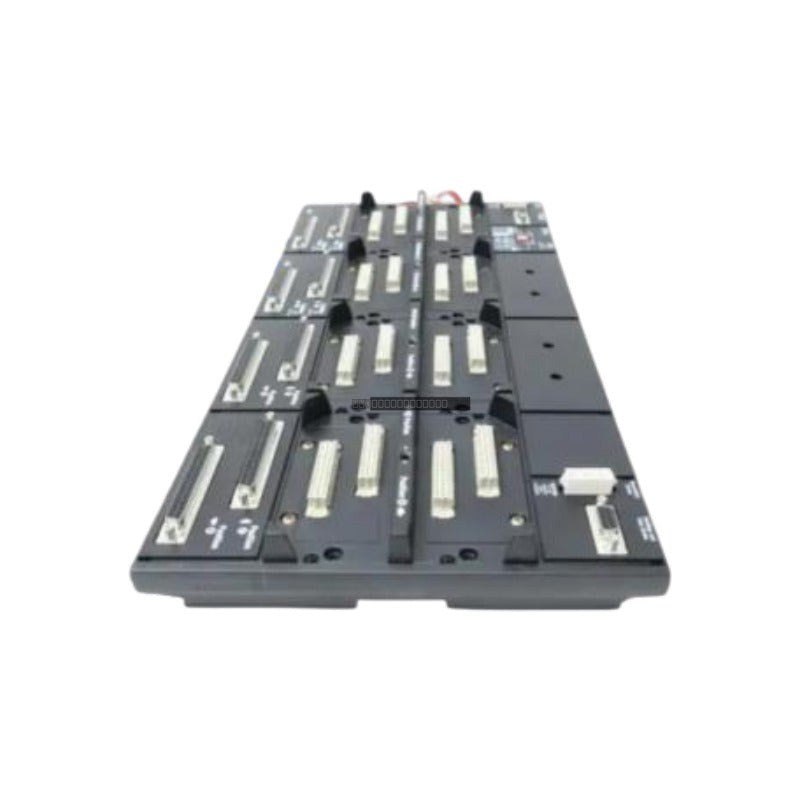

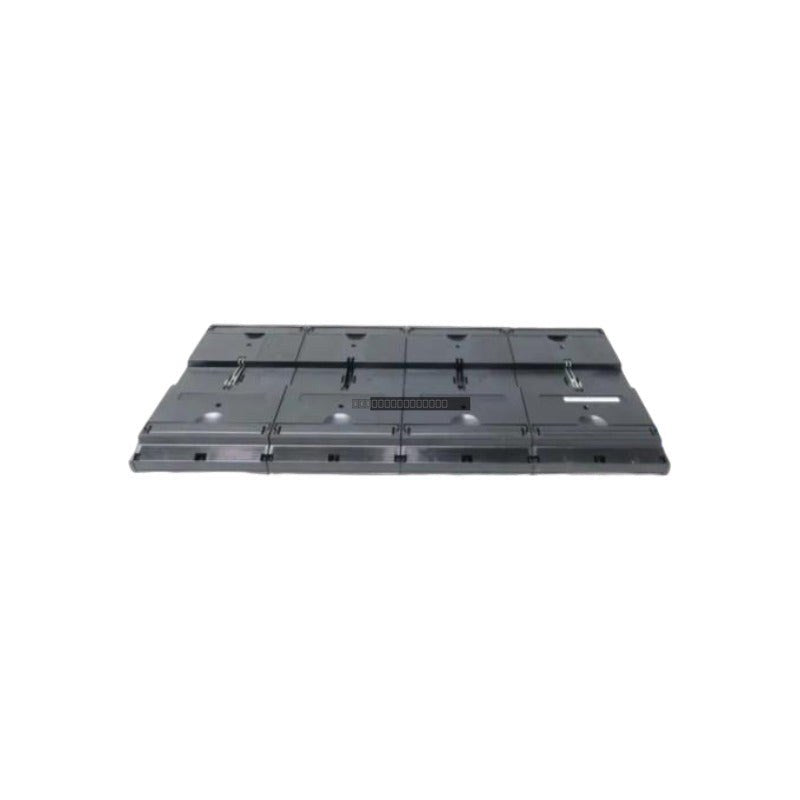

Foxboro P0926JM Conjunto de Placa Base de 8 Posiciones Serie I/A

Descripción

El Foxboro P0926JM es un conjunto de placa base modular de 8 posiciones diseñado para el ecosistema de hardware I/A Series (Automatización Inteligente). Esta placa base sirve como la base estructural y eléctrica para montar hasta ocho Módulos de Bus de Campo (FBM) de la Serie 200. Diseñado para entornos de control de procesos de alta fiabilidad, incluyendo petróleo y gas, procesamiento químico y generación de energía, el P0926JM proporciona una interconexión robusta para E/S de campo, soportando la expansión del sistema y un mantenimiento simplificado. Su interfaz de intercambio en caliente permite el reemplazo de módulos sin interrumpir la alimentación del sistema, lo que ayuda a reducir el tiempo medio de reparación (MTTR) y a mantener el funcionamiento continuo de la planta.

Características

• Soporta hasta 8 ranuras para Módulos de Bus de Campo de la Serie 200.
• Terminales de entrada de alimentación de 24 VCC redundantes para una distribución de energía de alta disponibilidad.
• Interfaz de bus de campo HDLC de alta velocidad de 2 Mbps para una comunicación determinista.
• Diseño de intercambio en caliente que permite el reemplazo de módulos durante la operación en vivo.
• Blindaje y conexión a tierra integrados para mitigar la interferencia electromagnética (EMI).
• Construcción robusta adecuada para entornos industriales exigentes.

Aplicaciones

Esta placa base se utiliza en los sistemas de control distribuido (DCS) Foxboro I/A Series para facilitar la comunicación entre la instrumentación de campo y los procesadores de control. Se despliega comúnmente en bucles críticos de control de procesos, sistemas de seguridad y matrices de adquisición de datos donde se requieren alta integridad de señal y alimentación redundante.

Especificaciones Técnicas

Directrices de instalación

• Asegúrese de que la superficie de montaje esté limpia y sea capaz de soportar el peso de la placa base y los módulos instalados.
• La unidad admite el montaje en carril DIN horizontal o en panel; asegure un espacio adecuado para el flujo de aire y el tendido de cables.
• Apague siempre el sistema o asegúrese de seguir los procedimientos adecuados de intercambio en caliente antes de insertar o extraer módulos de la placa base.
• Conecte las alimentaciones redundantes de 24 VCC a los terminales designados para garantizar la disponibilidad del sistema.
• Asegúrese de que la placa base esté correctamente conectada a tierra al chasis del armario para mantener la eficacia del blindaje EMI.
• Manipule con cuidado para evitar daños en los pines y conectores del backplane.

Conformidad y Certificaciones

El P0926JM está diseñado para cumplir con los rigurosos estándares industriales, incluyendo UL, CSA, CE y los requisitos ATEX Clase 1 División 2 para ubicaciones peligrosas.

Preguntas frecuentes

¿Es el P0926JM compatible con todos los FBMs?

El P0926JM está diseñado específicamente para los Módulos de Bus de Campo de la Serie 200 de Foxboro. Por favor, verifique la compatibilidad de su serie de módulos específica antes de la instalación.

¿Esta placa base soporta alimentación redundante?

Sí, el P0926JM cuenta con terminales de entrada de alimentación doble de 24 VCC para proporcionar alimentaciones redundantes a los módulos, protegiendo contra fallas de alimentación de una sola fuente.
